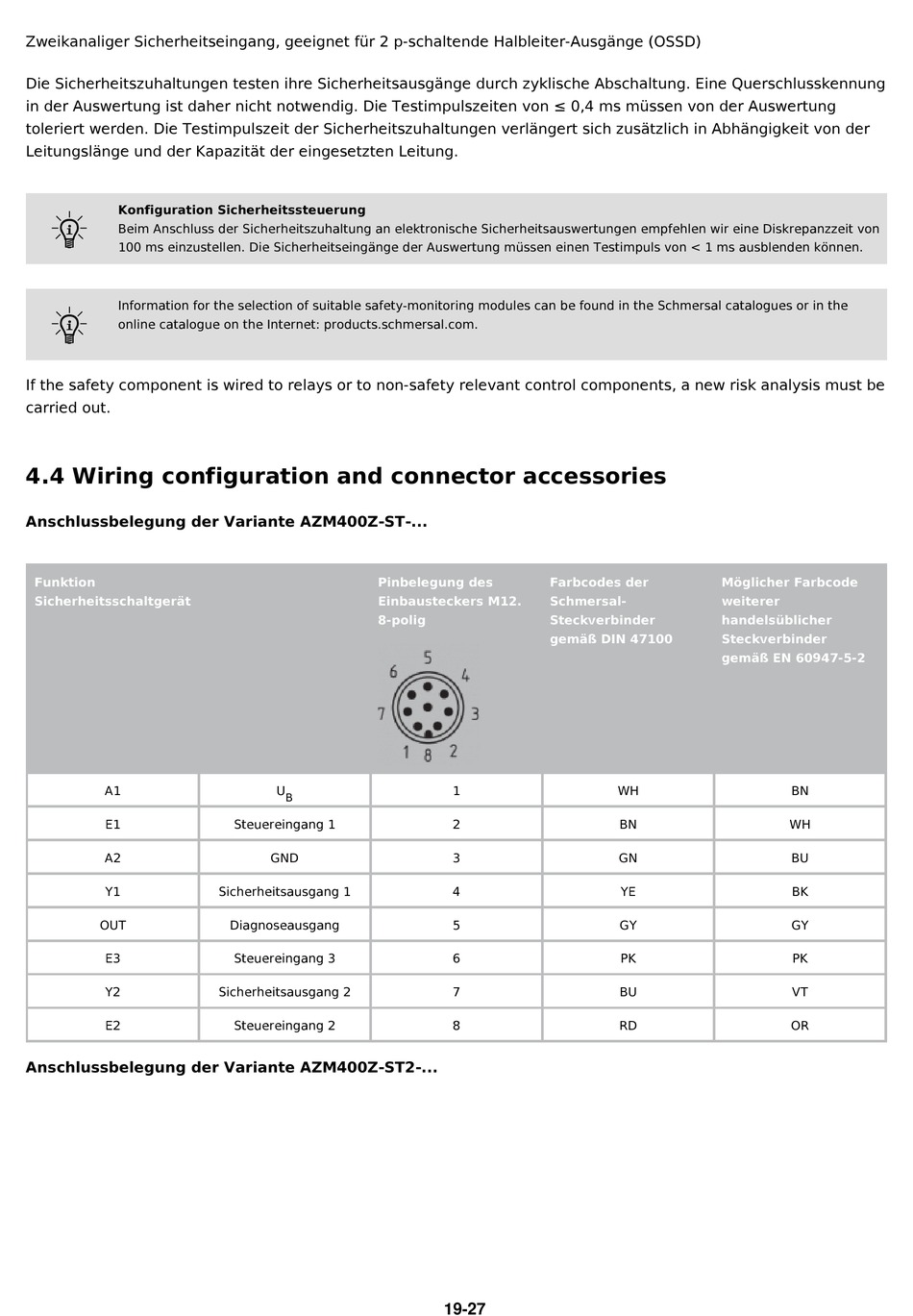

Zweikanaliger Sicherheitseingang, geeignet für 2 p-schaltende Halbleiter-Ausgänge (OSSD)
Die Sicherheitszuhaltungen testen ihre Sicherheitsausgänge durch zyklische Abschaltung. Eine Querschlusskennung
in der Auswertung ist daher nicht notwendig. Die Testimpulszeiten von ≤ 0,4 ms müssen von der Auswertung
toleriert werden. Die Testimpulszeit der Sicherheitszuhaltungen verlängert sich zusätzlich in Abhängigkeit von der
Leitungslänge und der Kapazität der eingesetzten Leitung.
Konfiguration Sicherheitssteuerung
F
Beim Anschluss der Sicherheitszuhaltung an elektronische Sicherheitsauswertungen empfehlen wir eine Diskrepanzzeit von
100 ms einzustellen. Die Sicherheitseingänge der Auswertung müssen einen Testimpuls von < 1 ms ausblenden können.
Information for the selection of suitable safety-monitoring modules can be found in the Schmersal catalogues or in the
F
online catalogue on the Internet: products.schmersal.com.
If the safety component is wired to relays or to non-safety relevant control components, a new risk analysis must be
carried out.
4.4 Wiring configuration and connector accessories
Anschlussbelegung der Variante AZM400Z-ST-...
Funktion
Sicherheitsschaltgerät
A1
E1
A2
Y1
OUT
E3
Y2
E2
Anschlussbelegung der Variante AZM400Z-ST2-...
Pinbelegung des
Einbausteckers M12.
8-polig
U
B
Steuereingang 1
GND
Sicherheitsausgang 1
Diagnoseausgang
Steuereingang 3
Sicherheitsausgang 2
Steuereingang 2
Farbcodes der
Schmersal-
Steckverbinder
gemäß DIN 47100
1
2
3
4
5
6
7
8
19-27
Möglicher Farbcode
weiterer
handelsüblicher
Steckverbinder
gemäß EN 60947-5-2
WH
BN
WH
GN
YE
GY
PK
BU
RD
BN
BU
BK
GY
PK
VT
OR
