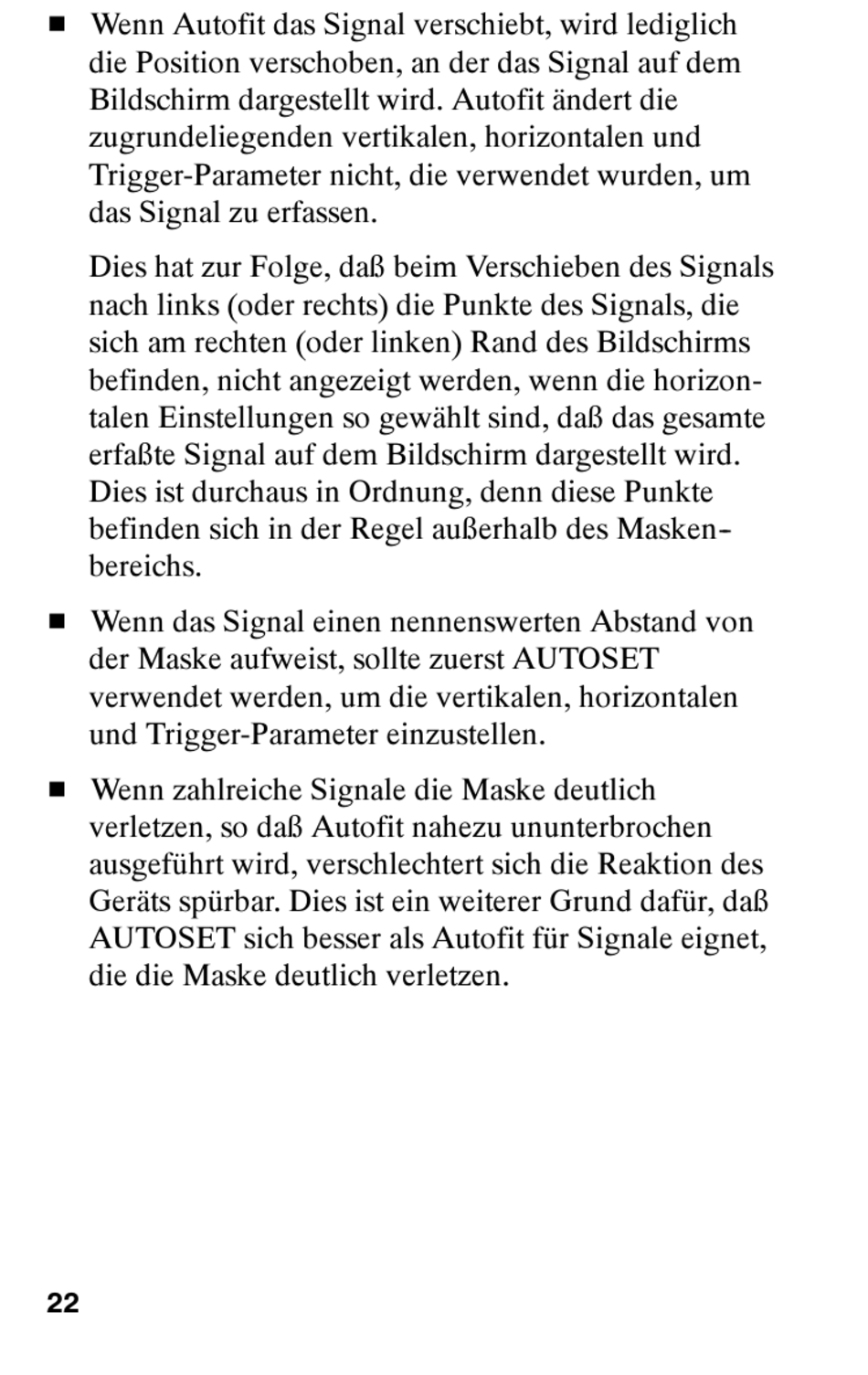

H Wenn Autofit das Signal verschiebt, wird lediglich
die Position verschoben, an der das Signal auf dem
Bildschirm dargestellt wird. Autofit ändert die
zugrundeliegenden vertikalen, horizontalen und
Trigger-Parameter nicht, die verwendet wurden, um
das Signal zu erfassen.
Dies hat zur Folge, daß beim Verschieben des Signals
nach links (oder rechts) die Punkte des Signals, die
sich am rechten (oder linken) Rand des Bildschirms
befinden, nicht angezeigt werden, wenn die horizon-
talen Einstellungen so gewählt sind, daß das gesamte
erfaßte Signal auf dem Bildschirm dargestellt wird.
Dies ist durchaus in Ordnung, denn diese Punkte
befinden sich in der Regel außerhalb des Masken- -
bereichs.
H Wenn das Signal einen nennenswerten Abstand von
der Maske aufweist, sollte zuerst AUTOSET
verwendet werden, um die vertikalen, horizontalen
und Trigger-Parameter einzustellen.
H Wenn zahlreiche Signale die Maske deutlich
verletzen, so daß Autofit nahezu ununterbrochen
ausgeführt wird, verschlechtert sich die Reaktion des
Geräts spürbar. Dies ist ein weiterer Grund dafür, daß
AUTOSET sich besser als Autofit für Signale eignet,
die die Maske deutlich verletzen.
22
