Werkzeug offen
Werkzeug in Arbeitsposition
E519DE_04.DOC
3.
Einstellarbeiten

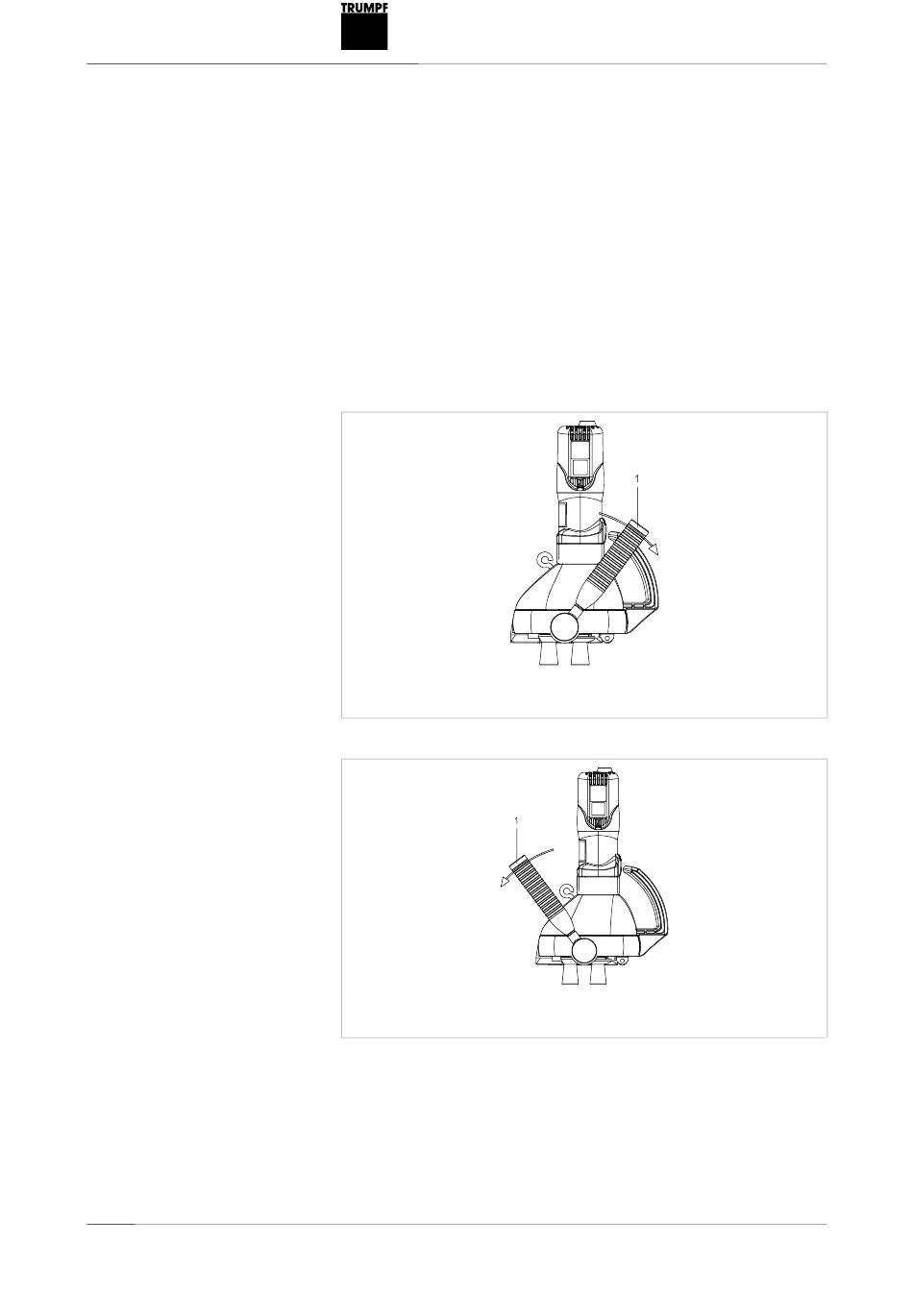

3.1
Werkzeug einstellen
Um die Maschine an gewünschter Stelle des Kanals ansetzen zu
können am Kanalende von der Bearbeitungsstelle entfernen zu
können, lässt sich der Abstand zwischen den Walzen und der Füh-
rungsschiene in 2 Positionen arretieren:
•
Hebel (1) in Position entgegen der Vorschubrichtung: Werk-
zeug offen.
•
Hebel (1) in Endposition in Vorschubrichtung: Werkzeug in
Arbeitsposition.
1
Einstellhebel
Werkzeug offen
1
Einstellhebel
Werkzeug in Arbeitsposition
Hinweis
Eine Einstellung auf die Blechdicke ist nicht erforderlich, da sich
die Maschine automatisch an die Blechdicke anpasst.
Fig. 37866
Fig. 37867
Einstellarbeiten
9
