Nivellierung der Maschine
Für die Befestigung ist es wichtig, dass die Maschine sowohl von Seite zu Seite als auch
von der Vorderseite zur Rückseite nivelliert ist. Das Verfahren hierfür ist wie folgt:
Vertikale Einstellung
Vertikale Einstellungen werden mit den Einstellvorrichtungen an der Basis der jeweiligen
Stütze gemacht; Anpassungen sollten schrittweise auf jeder Seite ausgeführt werden, um
die Beibehaltung der Stabilität sicherzustellen.
Zur Erleichterung der Befestigung an einem Fahrzeug muss die vertikale Position
eingestellt werden, um die DIN-Anbauplatte der Maschine parallel zu der DIN-Platte am
Fahrzeug zu platzieren.
Horizontale Einstellung und Höhe
Heben Sie die Maschine auf die gewünschte Anbauhöhe unter Verwendung der
Stützheber auf jeder Seite der Maschine; zur Vereinfachung der Bedienung und aus
Stabilitätsgründen sollte dies durch abwechselndes Betätigen der einzelnen Heber
durchgeführt werden, um die Maschine in 50-mm-Schritten anzuheben, bis die
gewünschte Höhe erreicht ist

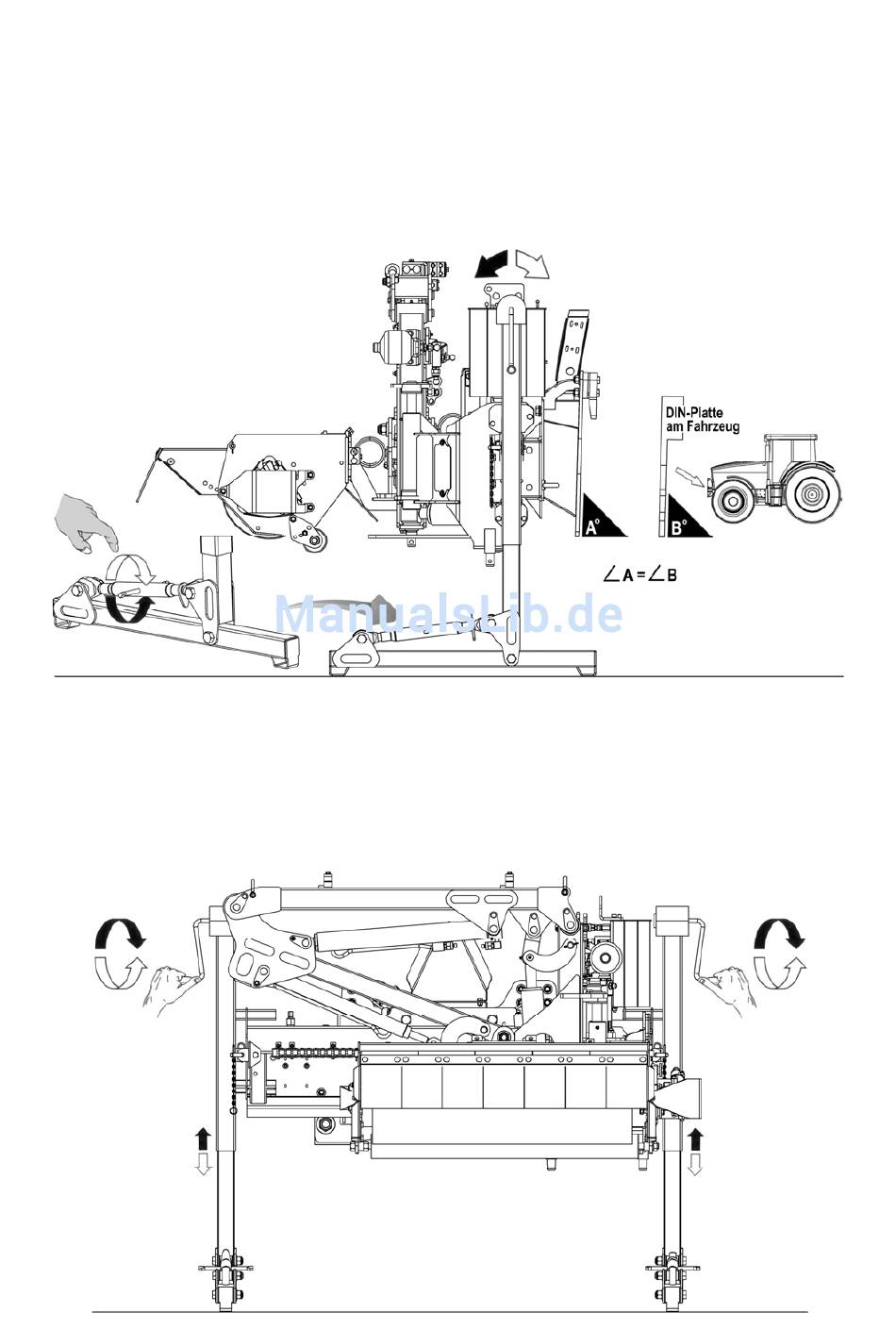

siehe Abbildung unten. Sicherstellen, dass die Maschine
–
am Ende des Verfahrens waagerecht (von einer Seite zur anderen) liegt.
17
