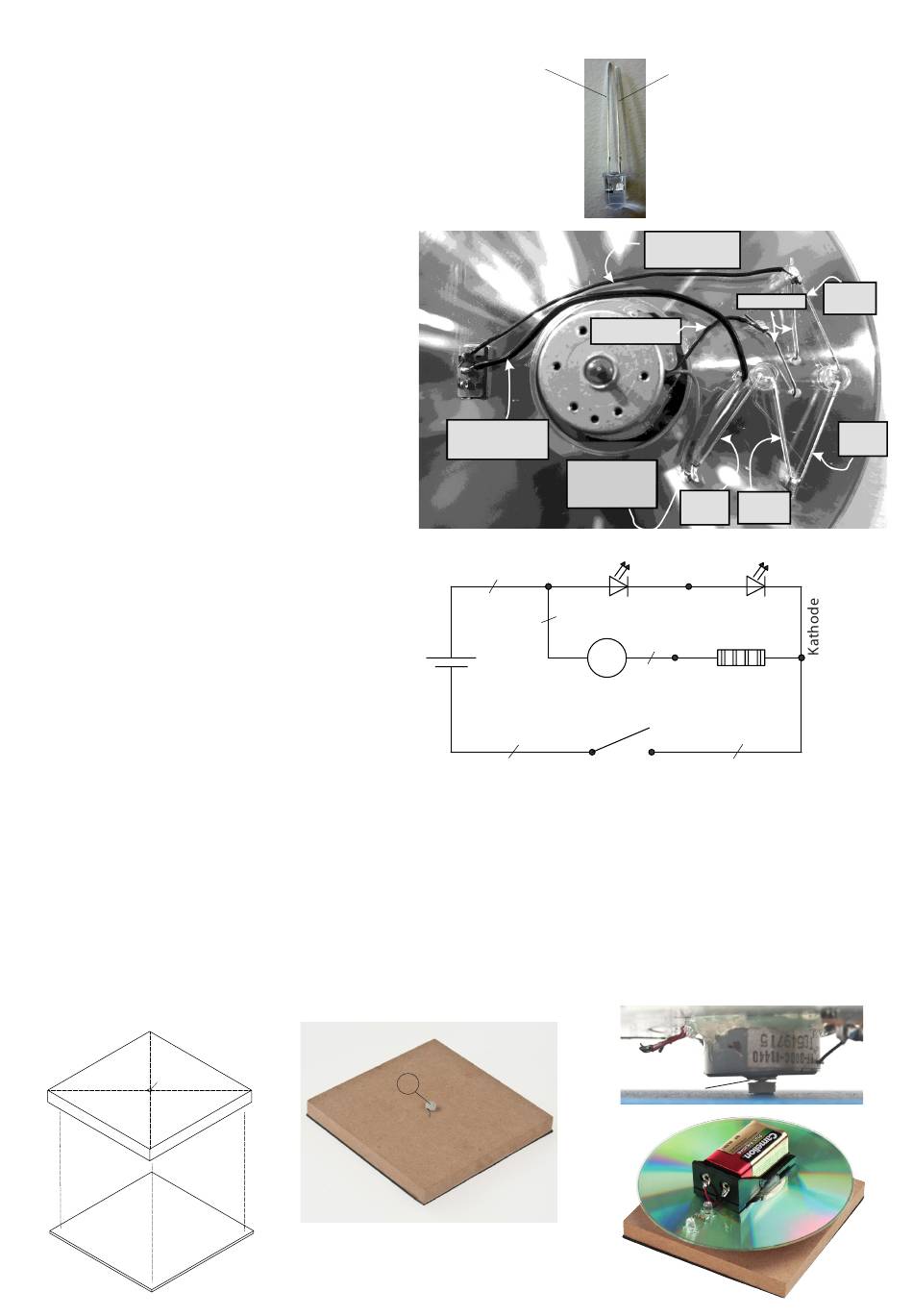

Schritt 7:
Das schwarze Kbel des Batteriehalters (6) am
mittleren Anschluss des Schiebeschalters (7)
anlöten. Hierzu das Kabel abisolieren, verzinnen
und anlöten. Das rote Kabel des Batteriehalters an
der Anode der LED (Motorseite) anlöten. Hierzu
das rote Kabel so kürzen, dass es an der Anode
angelötet werden kann. Kabelende abisolieren,
verzinnen und anlöten.
Das rote Kabel des Motors (8) ebenfalls an der
Anode der Motorseitigen LED anlöten. Hierzu das
Kabelende abisolieren, verzinnen und anlöten.
Die Kathode der motorseitigen LED mit der
Anode der außen liegenden LED verdrillen und
verlöten.
Die Kathode der außen liegenden LED mit dem
oberen Bein (siehe Bild) des Widerstandes (9)
verlöten.
Ein ca. 80mm langes Stück der Schaltlitze (5)
abschneiden, beidseitig abisolieren und das eine
Ende ebenso am oberen Bein des Widerstandes
anlöten. Das freie Ende der Schaltlitze am äusse-
ren Anschluss des Schiebeschalters (7) anlöten.
Das schwarze Kabel des Motors (8) mit dem freien
Bein des Widerstandes (9) verlöten. Hierzu das
Kabel abisolieren, verzinnen und anlöten.
Schritt 8:
Auf der Bodenplatte (2) durch Diago-
nalen die Mitte anzeichnen und am
Mittelpunkt eine Bohrung ø3mm durch-
bohren.
Die Moosgummiplatte (3) mit Alleskle-
ber auf der Rückseite festkleben. Kleber
trocknen lassen.
Hinweis:
Die Grundplatte kann auch farbig gestal-
tet werden.
ø3
ø3
D113864#2
Bauanleitung
langer Draht
Pluspol
Anode
scharzes Kabel
Batteriehalter
Schaltplan
30mm
+
9V
-
Schritt 9:
Das Reduzierstück (10) von oben
in die ø3mm Bohrung stecken
(siehe Abbildung)!
10
scharzes Kabel
zugeschnitten
scharzes Kabel
Motor
rotes Kabel v.
Batteriehalter
+ rotes Motorkabel
Anode
Kathode
30mm
M
30mm
80mm
Schritt 10:
Das fertige Oberteil wie abgebildet in das Re-
duzierstück in der Bodenplatte (1) einstecken.
Hinweis:
Unbedingt darauf achten, dass zwischen Motor
und Reduzierstück ca. 1mm Abstand bleibt.
(s.Abb.)
Eine Blockbatterie (9V) in den Batteriehalter
einsetzen.
Fertig!
1mm Abstand
kurzer Draht
Minuspol
Kathode
(abgeflachte Seite)
Kathode
Widerstand
(kürzer)
Anode
(länger)
Anode
Kathode
(kürzer)
(länger)
Anode
R 68
80mm
3
