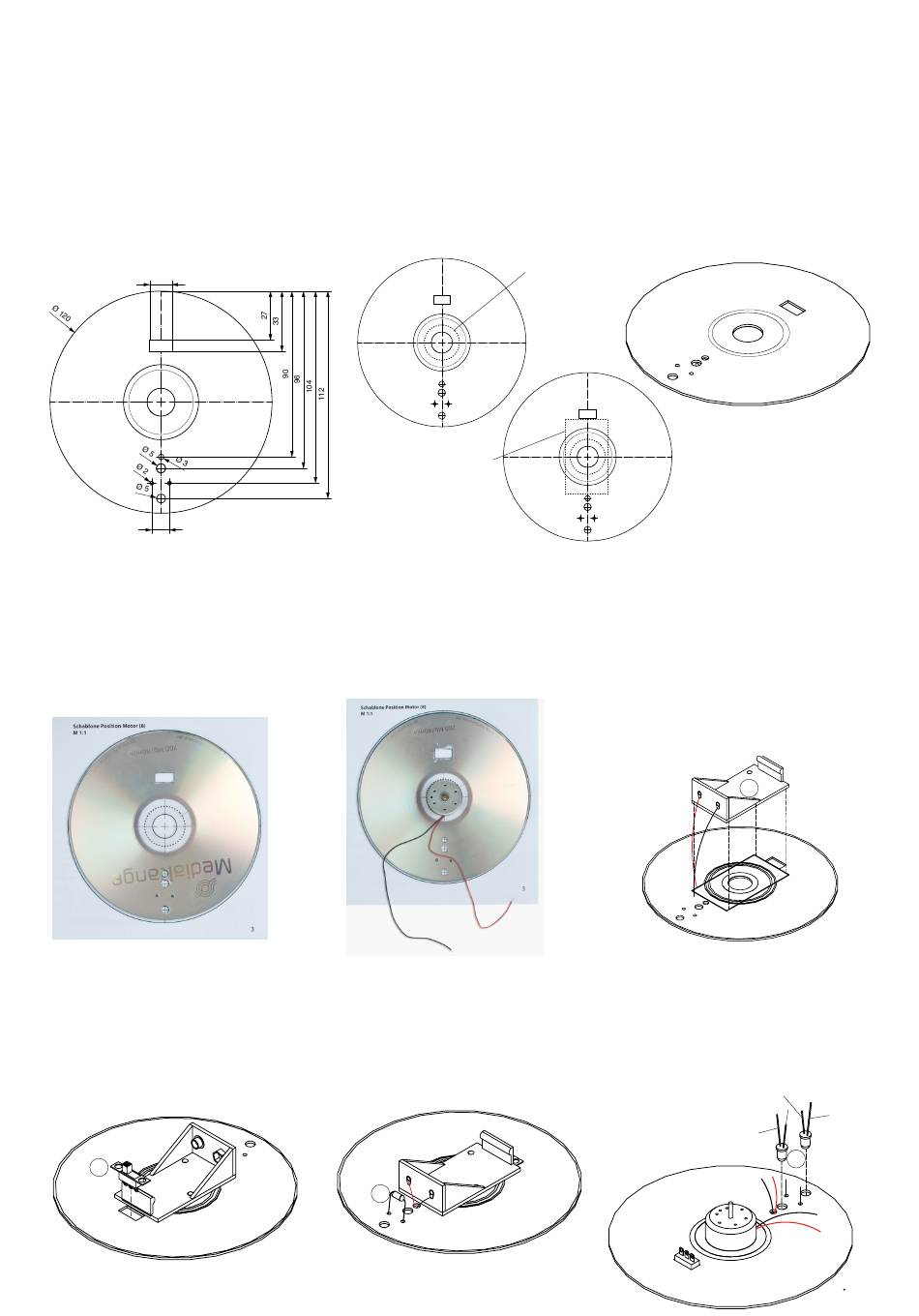

Schritt 1:
Von der Schablone (Seite 5) die Bohrungen und Aussparung für den Schalter auf die CD (1) übertragen. Hierzu mit einem Zen-
trierwinkel eine Mittellinie ziehen und die Maße oder die Schablone ausschneiden und Mittelpunkte und Aussparung übertra-
gen. Anschließend Löcher nach Vorgabe durchbohren.
Hinweis: Die Bohrungen mit ø1mm Bohrer vorbohren! Bearbeiten ausschließlich von der unbedruckten Seite! Kein Klebeband
verwenden!
Die Aussparung für den Mikro-Schiebeschalter (7) an einer Ecke mit ø3mm Bohrer durchbohren und das Laubsägeblatt durch
die Bohrung führen, dann der Linie entlang aussägen.
Die Position für den Batteriehalter (6) nach Schablone (Seite 5) auf der Vorderseite (unbedruckte Seite) der CD (1) markieren.
Hinweis: Maße unbedingt einhalten! !
12
10
Schritt 2:
Die Motorkabel auf 30mm kürzen und abisolieren. Hinweis: Reststücke werden
am Batteriehalter angelötet Die CD auf der Schablone (Seite 3) so ausmitteln, dass
die bedruckte Seite oben ist. Die Lage vom Motor (gepunktete Linie) ist durch die
unbedruckte Fläche der CD sichtbar. Nun mit Heißkleber eine Raupe innerhalb
der gepunkteten Kreisfläche ziehen. Motor (8) sorgfältig mittig, mit dem Kabel
Richtung Bohrungen aufkleben. Für den besseren Halt eine Kleberraupe um den
Motor anbringen.
Schritt 4:
Den Schiebeschalter (7) wie abgebildet
von der Seite mit dem Batteriehalter in
die ausgesägte Aussparung einkleben.
7
2
Bauanleitung
Position Batterie-
halter (6)
CD-Vorderseite
(unbedruckt)
Schritt 5:
Den Widerstand (9) auf der gegen-
übe liegenden Seite des Schalters (7)
nach Abbildung auf der Vorderseite
(unbedruckt) in die 2mm-Bohrungen
einstecken. Beinchen auf der Rückseite
umbiegen.
9
Position Motor (8)
CD-Rückseite
(bedruckt)
Schritt 3:
Am Batteriehalter (6) die Kabelreste vom
Motor anlöten. Das rote Kabel am +Pol
und das schwarze Kabel am -Pol anbrin-
gen. Den Batteriehalter (6) wie abgebildet
mit Heisskleber auf die unbedruckte Seite
der CD (1) aufkleben! Für den besseren
Halt eine Kleberraupe um den Batteriehal-
ter anbringen.
Hinweis: Der Batteriehalter (6) muss ge-
nau auf der markierten Fläche sitzen.
Schritt 6:
Die beiden Leuchtdioden (4) von der
Rückseite (bedruckte Seite) in die dafür
vorgsehenen ø 5mm-Bohrungen einste-
cken und mit Kleber fixieren.
Hinweis: Anode und Kathode berück-
sichtigen.
6
Kathode
Anode
Anode
4
D113864#1
