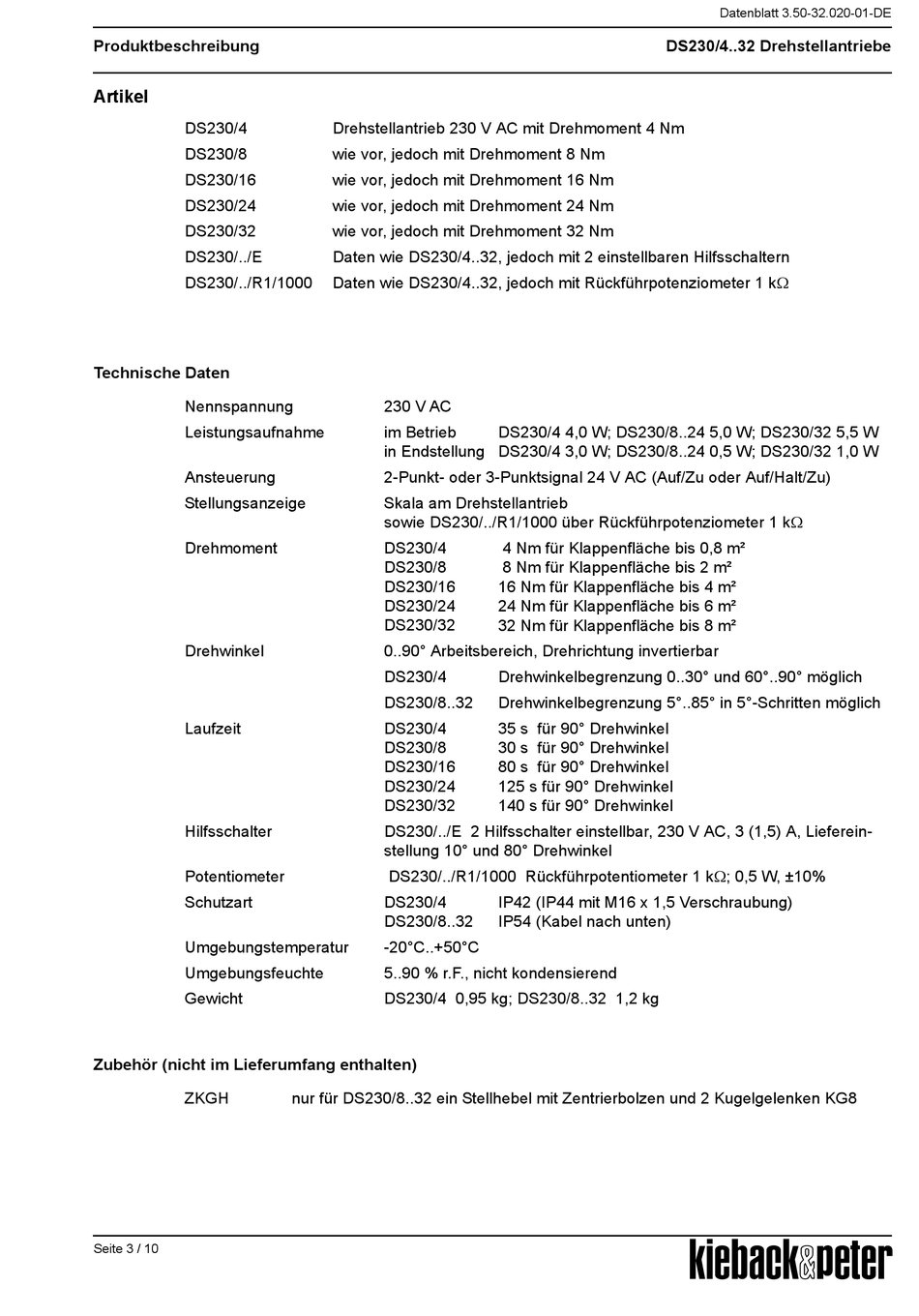

Produktbeschreibung
Artikel
DS230/4
DS230/8
DS230/16
DS230/24
DS230/32
DS230/../E
DS230/../R1/1000
Technische Daten
Nennspannung
Leistungsaufnahme
Ansteuerung
Stellungsanzeige
Drehmoment
Drehwinkel
Laufzeit
Hilfsschalter
Potentiometer
Schutzart
Umgebungstemperatur
Umgebungsfeuchte
Gewicht
Zubehör (nicht im Lieferumfang enthalten)
ZKGH
Seite 3 / 10
Drehstellantrieb 230 V AC mit Drehmoment 4 Nm
wie vor, jedoch mit Drehmoment 8 Nm
wie vor, jedoch mit Drehmoment 16 Nm
wie vor, jedoch mit Drehmoment 24 Nm
wie vor, jedoch mit Drehmoment 32 Nm
Daten wie DS230/4..32, jedoch mit 2 einstellbaren Hilfsschaltern
Daten wie DS230/4..32, jedoch mit Rückführpotenziometer 1 kΩ
230 V AC
im Betrieb
in Endstellung
2-Punkt- oder 3-Punktsignal 24 V AC (Auf/Zu oder Auf/Halt/Zu)
Skala am Drehstellantrieb
sowie DS230/../R1/1000 über Rückführpotenziometer 1 kΩ
DS230/4
DS230/8
DS230/16
DS230/24
DS230/32
0..90° Arbeitsbereich, Drehrichtung invertierbar
DS230/4
DS230/8..32
DS230/4
DS230/8
DS230/16
DS230/24
DS230/32
DS230/../E 2 Hilfsschalter einstellbar, 230 V AC, 3 (1,5) A, Lieferein-
stellung 10° und 80° Drehwinkel
DS230/../R1/1000 Rückführpotentiometer 1 kΩ; 0,5 W, ±10%
DS230/4
DS230/8..32
-20°C..+50°C
5..90 % r.F., nicht kondensierend
DS230/4 0,95 kg; DS230/8..32 1,2 kg
nur für DS230/8..32 ein Stellhebel mit Zentrierbolzen und 2 Kugelgelenken KG8
DS230/4..32 Drehstellantriebe
DS230/4 4,0 W; DS230/8..24 5,0 W; DS230/32 5,5 W
DS230/4 3,0 W; DS230/8..24 0,5 W; DS230/32 1,0 W
4 Nm für Klappenfläche bis 0,8 m²
8 Nm für Klappenfläche bis 2 m²
16 Nm für Klappenfläche bis 4 m²
24 Nm für Klappenfläche bis 6 m²
32 Nm für Klappenfläche bis 8 m²
Drehwinkelbegrenzung 0..30° und 60°..90° möglich
Drehwinkelbegrenzung 5°..85° in 5°-Schritten möglich
35 s für 90° Drehwinkel
30 s für 90° Drehwinkel
80 s für 90° Drehwinkel
125 s für 90° Drehwinkel
140 s für 90° Drehwinkel
IP42 (IP44 mit M16 x 1,5 Verschraubung)
IP54 (Kabel nach unten)
Datenblatt 3.50-32.020-01-DE
