Ausgabe 2012-03-22
Produktbeschreibung

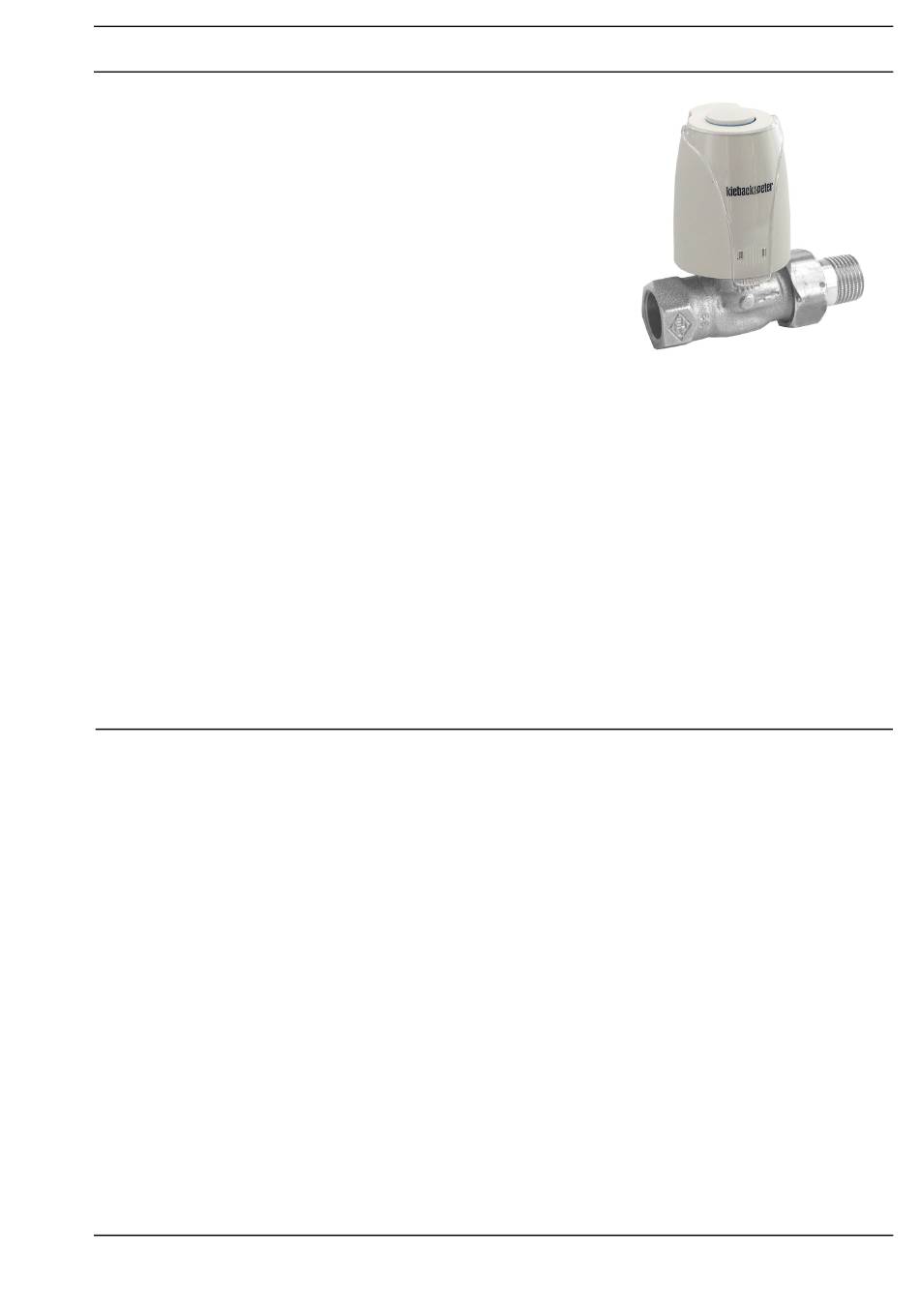

AA5004/80 Thermo-Kleinstellantrieb
Anwendung
Zum Einsatz mit den vernickelten Rotguss Durchgangs- und Dreiwege-
ventilen R10..20D/ E, R10..20DV/ EV und RW15L/ R in Sekundär-
regelkreisen.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................3
Abmessungen......................................................................................................................................................3
Anschluss ............................................................................................................................................................4
Montage.................................................................................................................................................................4
Demontage ............................................................................................................................................................6
Inbetriebnahme......................................................................................................................................................6
R15/x und RW15/x Durchgangs-/Dreiwegeventil für Kleinstellantrieb AA5004/80 ................................................7
Typen...................................................................................................................................................................7
Technische Daten - Ventile Rxx und RWxx.........................................................................................................7
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk - 保留未经通知而改动的权力
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 3.09-09.054-01-DE
AA5004/80
Seite
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter AA5004/80
Inhaltszusammenfassung für Kieback&Peter AA5004/80
-
Seite 1: Inhaltsverzeichnis
Montage.................................4 Demontage ................................6 Inbetriebnahme..............................6 R15/x und RW15/x Durchgangs-/Dreiwegeventil für Kleinstellantrieb AA5004/80 ..........7 Typen...................................7 Technische Daten - Ventile Rxx und RWxx......................7 Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны... -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "AA5004/80". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Produktbeschreibung
Ausgabe 2012-03-22 Datenblatt 3.09-09.054-01-DE Produktbeschreibung AA5004/80 Artikel AA5004/80 Thermo-Kleinstellantrieb 24 V AC stromlos zu Technische Daten Nennspannung 24 V AC; -10 %..+40 %; 50 / 60 Hz Einschaltstrom max. <350 mA für max. 2 min. Betriebsstrom/-leistung: ca. 80 mA / 2 W Ansteuerung stetig mit Steuerspannung Y = 0..10 V DC, Ri = 100 kΩ... -
Seite 4: Anschluss
Datenblatt 3.09-09.054-01-DE Ausgabe 2012-03-22 AA5004/80 Produktbeschreibung Anschluss AA5004/80 24 V AC (1) schwarz 0 V AC/DC (2) blau 0..10 V DC (3) rot Montage VORSICHT Die Montage/Demontage darf nur in einem spannungsfrei geschalteten Zustand durch qualifiziertes Fachpersonal durchgeführt werden. Ventilmontage Neben den allgemeinen Montagerichtlinien sind folgende Punkte zu beachten: ■... - Seite 5 Ausgabe 2012-03-22 Datenblatt 3.09-09.054-01-DE Produktbeschreibung AA5004/80 Antriebsmontage Die Montage des Thermo-Kleinstellantriebs erfolgt ohne Werkzeug! Bitte auch die Einbauanleitung in der Antriebsverpackung beachten. ■ Ventiladapter nur handfest auf das Ventil schrauben. ■ Thermo-Kleinstellantrieb auf den Ventiladapter stecken, bis er einrastet. ■...
-
Seite 6: Demontage
Datenblatt 3.09-09.054-01-DE Ausgabe 2012-03-22 AA5004/80 Produktbeschreibung Demontageschutz Durch Entfernen des Klarsichtvisiers (1) ist der Kleinstellantrieb vor unbefugter Demontage gesichert. Zur Demontage Klarsichtvi- sier (1) bitte aufbewahren. Demontage Inbetriebnahme ■ Die "First-Open Funktion" des Thermo-Kleinstellantriebes wird nach dem erstmaligen Anlegen der Betriebsspannung 24 V AC von länger als ca. -
Seite 7: R15/X Und Rw15/X Durchgangs-/Dreiwegeventil Für Kleinstellantrieb Aa5004/80
Ausgabe 2012-03-22 Datenblatt 3.09-09.054-01-DE Produktbeschreibung AA5004/80 R15/x und RW15/x Durchgangs-/Dreiwegeventil für Kleinstellantrieb AA5004/80 Typen Rotguss Durchgangsventil PN10 für Wasser bis 120 °C gerader Durchgang R10D 1,25 3/8" R15D 1,35 1/2" R20D 3/4" Eckform R10E 1,25 3/8" R15E 1,35 1/2" R20E 3/4"... - Seite 8 Datenblatt 3.09-09.054-01-DE Ausgabe 2012-03-22 AA5004/80 Produktbeschreibung Abmessungen DN D ±1 ±2 ±1 ±1,5 ±1,5 ±2 ±2 Rp 3/8 10,1 G 5/8 R 3/8 59 Rp 1/2 13,2 G 1/2 R 1/2 66 Rp 3/4 14,5 R 3/4 74 kvs-Voreinstellung bei den Ventilen R10..20DV/EV Zur Anpassung an den Wärmebedarf verfügen die Ventile R10..20DV/EV über 8 Durchflussbereiche...
