Ausgabe 2009-03-15
Produktbeschreibung

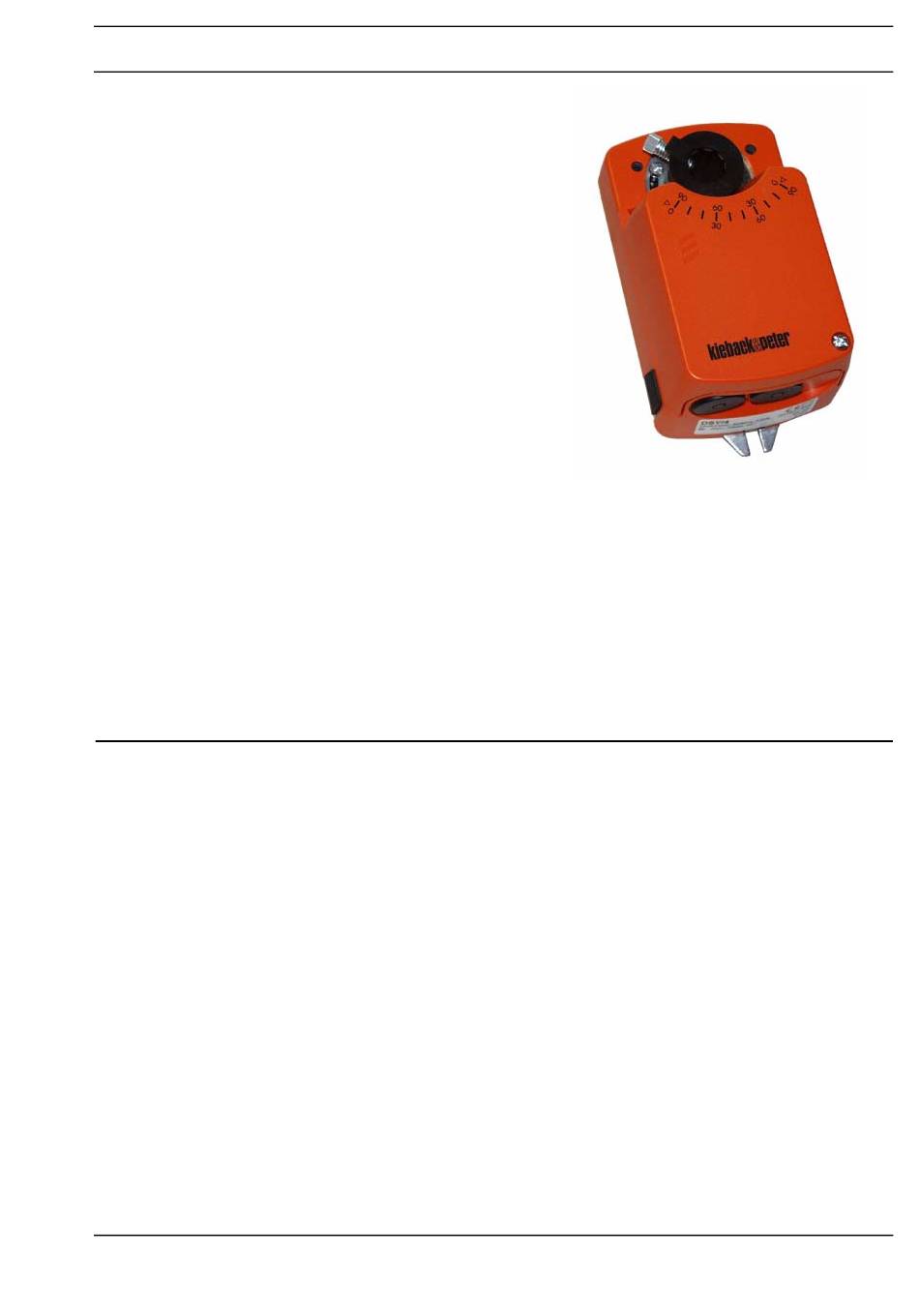

DS230/4..32 Drehstellantriebe
Anwendung
Die Drehstellantriebe DS230/4, DS230/8, DS230/16, DS230/24 und
DS230/32 mit 3 Punkt oder 2 Punkt Ansteuerung dienen zur Verstel-
lung von Luftklappen in RLT-Anlagen.
Die Antriebe sind mit einem Universal-Adapter ausgerüstet und
werden direkt auf die Klappenachse montiert.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (Nicht im Lieferumfang enthalten.) ........................................................................................................3
Abmessungen......................................................................................................................................................4
Anschluss ............................................................................................................................................................4
Montage.................................................................................................................................................................5
Inbetriebnahme......................................................................................................................................................6
Drehrichtungseinstellung und Drehwinkelbegrenzung DS230/4 .........................................................................6
Drehrichtungseinstellung DS230/8..32 ................................................................................................................8
Drehwinkelbegrenzung DS230/8..32 ...................................................................................................................9
Hilfschalter-Einstellung DS230/4..32/E..............................................................................................................10
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk - 保留未经通知而改动的权力
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 3.50-32.020-01-DE
DS230/4..32 Drehstellantriebe
A
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter DS230/4
Inhaltszusammenfassung für Kieback&Peter DS230/4
-
Seite 1: Inhaltsverzeichnis
Produktbeschreibung DS230/4..32 Drehstellantriebe DS230/4..32 Drehstellantriebe Anwendung Die Drehstellantriebe DS230/4, DS230/8, DS230/16, DS230/24 und DS230/32 mit 3 Punkt oder 2 Punkt Ansteuerung dienen zur Verstel- lung von Luftklappen in RLT-Anlagen. Die Antriebe sind mit einem Universal-Adapter ausgerüstet und werden direkt auf die Klappenachse montiert. -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "DS230/4..32-Dreh- stellantriebe". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Produktbeschreibung
Technische Daten Nennspannung 230 V AC Leistungsaufnahme im Betrieb DS230/4 4,0 W; DS230/8..24 5,0 W; DS230/32 5,5 W in Endstellung DS230/4 3,0 W; DS230/8..24 0,5 W; DS230/32 1,0 W Ansteuerung 2-Punkt- oder 3-Punktsignal 24 V AC (Auf/Zu oder Auf/Halt/Zu) Stellungsanzeige Skala am Drehstellantrieb sowie DS230/../R1/1000 über Rückführpotenziometer 1 kΩ... -
Seite 4: Abmessungen
Datenblatt 3.50-32.020-01-DE DS230/4..32 Drehstellantriebe Produktbeschreibung Abmessungen DS230/4 DS230/8..32 Anschluss 3-Punkt Ansteuerung 2-Punkt Ansteuerung DS230/4..32 DS230/4..32 230 V AC 230 V AC Parallelansteuerung bis max. 5 DS230/.. möglich DS230/4/E DS230/8..32/E Zusätzlicher Anschluss für Hilfsschalter 230 V AC, 3(1,5)A (Kontaktstellung bei Drehwinkel 0°) DS../R1/1000... -
Seite 5: Montage
Datenblatt 3.50-32.020-01-DE Produktbeschreibung DS230/4..32 Drehstellantriebe Montage WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Stromschlag führen. Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. Hierbei sind die VDE-Bestimmungen und die örtlichen Vorschriften zu beachten. -
Seite 6: Inbetriebnahme
Datenblatt 3.50-32.020-01-DE DS230/4..32 Drehstellantriebe Produktbeschreibung Inbetriebnahme Drehrichtungseinstellung und Drehwinkelbegrenzung DS230/4 WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Stromschlag füh- ren. - Vor dem Abnehmen der Haube den Drehstellantrieb spannungsfrei schalteten! (1) Haubenschraube (2) Schiebeschalter für die Handverstellung Abb. - Seite 7 Datenblatt 3.50-32.020-01-DE Produktbeschreibung DS230/4..32 Drehstellantriebe Zur Umkehr der Drehrichtung ist der Stecker (7) vom Motoranschluss um 180° zu drehen. HINWEIS Der Winkel/Arbeitsbereich von 90° kann durch die Schrauben (4) und (8) von beiden Endlagen aus um jeweils 30° verringert werden.
-
Seite 8: Drehrichtungseinstellung Ds230/8
Datenblatt 3.50-32.020-01-DE DS230/4..32 Drehstellantriebe Produktbeschreibung Drehrichtungseinstellung DS230/8..32 WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Stromschlag führ- - Vor dem Abnehmen der Haube den Drehstellantrieb spannungsfrei schalteten! (1) Haubenschraube (2) Schiebeschalter für die Handverstellung Abb. DS24/8..32 (3) Klemmschraube zur Befestigung der Klappen- achse. -
Seite 9: Drehwinkelbegrenzung Ds230/8
Datenblatt 3.50-32.020-01-DE Produktbeschreibung DS230/4..32 Drehstellantriebe Drehwinkelbegrenzung DS230/8..32 Der maximale Arbeitsbereich (Drehwinkel) der Drehstellantriebe DS24/8..32 beträgt 90° (Liefereinstellung). Soll der Drehwinkel begrenzt werden, kann dies durch Umstecken des Adapters erfolgen. Einstellbeispiel Soll der Drehbereich von 0°..90° auf 0°..60° begrenzt werden, ist wie folgt zu verfahren:... -
Seite 10: Hilfschalter-Einstellung Ds230/4..32/E
Datenblatt 3.50-32.020-01-DE DS230/4..32 Drehstellantriebe Produktbeschreibung Hilfschalter-Einstellung DS230/4..32/E (1) Adapter mit Stellungsanzeige (2) Schaltstifte mit beiden Mikroschalter (3) Anschlussklemme für Hilfsschalter (4) Druckstift für Handverstellung Abb. ähnlich Werkseinstellung DS230/4/E Hilfsschalter A: schaltet bei Drehwinkel >10° Hilfsschalter B: schaltet bei Drehwinkel >80°...
