Ausgabe 2016-02-09
Produktbeschreibung

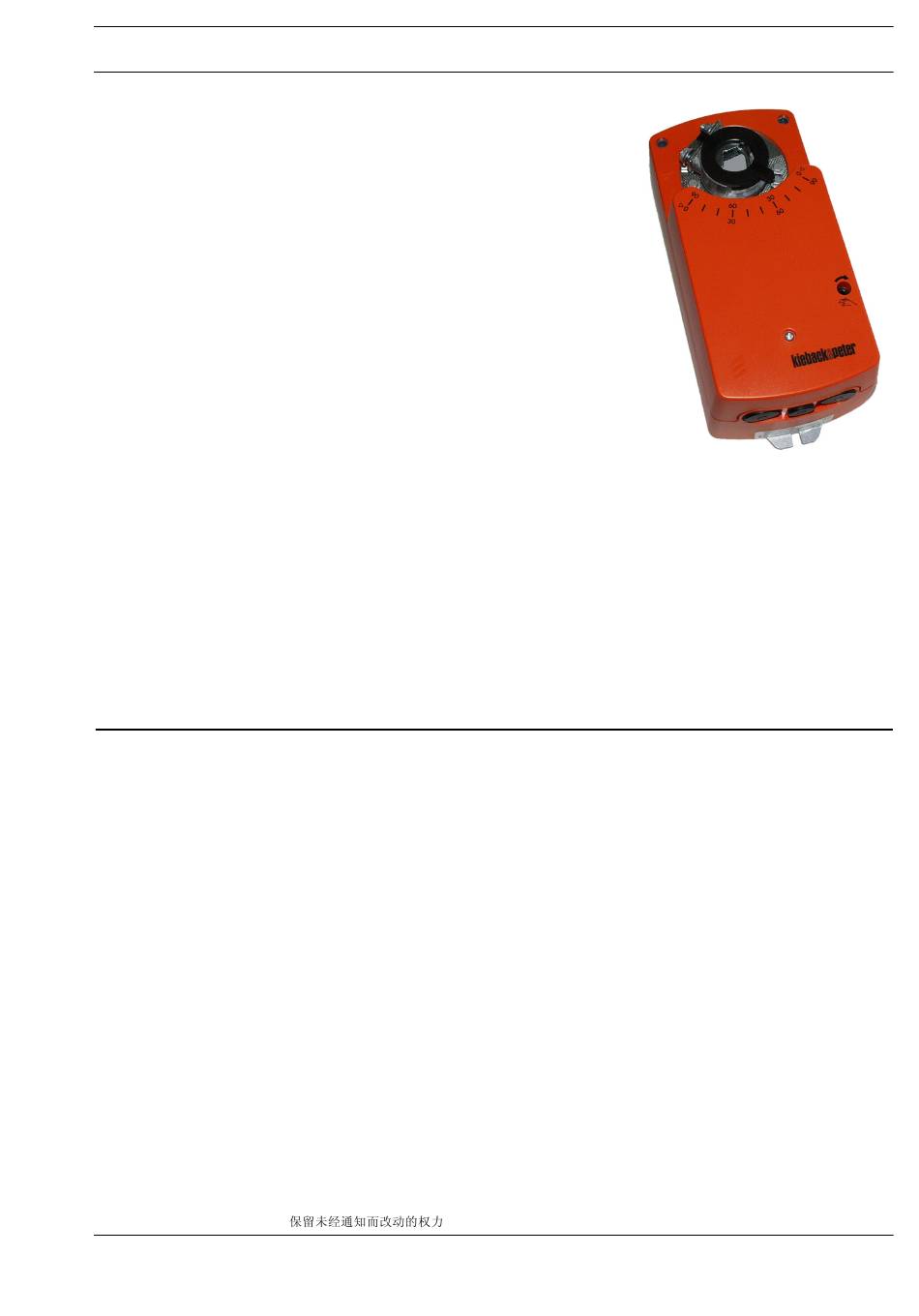

DSF24/16, DSF230/16 Drehstellantriebe
Anwendung
Die Drehstellantriebe mit Sicherheitsfunktion (Federrücklauf) DSF24/16
und DSF230/16 mit 2-Punkt Ansteuerung dienen zur Verstellung von
Luftklappen in RLT- Anlagen.
Bei Unterbrechung der Netzspannung werden die Klappen durch Feder-
kraft in ihre Sicherheitsstellung zurückgedreht.
Die Antriebe sind mit einem Universal-Adapter ausgerüstet und werden
direkt auf die Klappenachse montiert.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................3
Abmessungen......................................................................................................................................................4
Anschluss ............................................................................................................................................................4
Montage und Installation........................................................................................................................................5
Inbetriebnahme......................................................................................................................................................6
Drehwinkelbegrenzung-Einstellung DSF24/16 ....................................................................................................6
Drehwinkelbegrenzung-Einstellung DSF230/16 ..................................................................................................7
Drehrichtungsumkehr DSF../16 ...........................................................................................................................8
Hilfsschalter-Einstellung DSF../16/E....................................................................................................................9
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 3.50-32.024-01-DE
DSF24/16, DSF230/16
Seite
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter DSF24/16
Inhaltszusammenfassung für Kieback&Peter DSF24/16
-
Seite 1: Inhaltsverzeichnis
Produktbeschreibung DSF24/16, DSF230/16 DSF24/16, DSF230/16 Drehstellantriebe Anwendung Die Drehstellantriebe mit Sicherheitsfunktion (Federrücklauf) DSF24/16 und DSF230/16 mit 2-Punkt Ansteuerung dienen zur Verstellung von Luftklappen in RLT- Anlagen. Bei Unterbrechung der Netzspannung werden die Klappen durch Feder- kraft in ihre Sicherheitsstellung zurückgedreht. -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "DSF24/16, DSF230/16". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Produktbeschreibung
Drehstellantrieb 24 V AC/DC mit Federrücklauf, Drehmoment 16 Nm DSF230/16 Drehstellantrieb 230 V AC mit Federrücklauf, Drehmoment 16 Nm DSF24/16/E Daten wie DSF24/16, jedoch mit 2 einstellbaren Hilfsschaltern DSF230/16/E Daten wie DSF230/16, jedoch mit 2 einstellbaren Hilfsschaltern Technische Daten 24 V AC 20% oder 24 V DC 10%... -
Seite 4: Abmessungen
Datenblatt 3.50-32.024-01-DE Ausgabe 2016-02-09 DSF24/16, DSF230/16 Produktbeschreibung Abmessungen 25.5 Ø 4 Ø 6 54.5 10–20 10–16 35.4 Anschluss DSF230/16 DSF24/16 0V AC/DC 230 V AC L1 24 V AC/DC *) Klemmen 3 - 4: Statt der werkseitigen Brücke kann ein zusätzlicher Sicherheitsbegrenzer angeschlossen werden. -
Seite 5: Montage Und Installation
Ausgabe 2016-02-09 Datenblatt 3.50-32.024-01-DE Produktbeschreibung DSF24/16, DSF230/16 Montage und Installation WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Strom- schlag führen. Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. Hierbei sind die VDE-Bestimmungen und die örtlichen Vorschriften zu beachten. -
Seite 6: Inbetriebnahme
Datenblatt 3.50-32.024-01-DE Ausgabe 2016-02-09 DSF24/16, DSF230/16 Produktbeschreibung Inbetriebnahme Drehwinkelbegrenzung-Einstellung DSF24/16 WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Strom- schlag führen. - Vor dem Abnehmen der Haube den Drehstellantrieb spannungsfrei schalten! (1) Handkurbel (2) Haubenschraube (3) Klemmbügel zur Befestigung der Klappen-... -
Seite 7: Drehwinkelbegrenzung-Einstellung Dsf230/16
Ausgabe 2016-02-09 Datenblatt 3.50-32.024-01-DE Produktbeschreibung DSF24/16, DSF230/16 Drehwinkelbegrenzung-Einstellung DSF230/16 WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Strom- schlag führen. - Vor dem Abnehmen der Haube den Drehstellantrieb spannungsfrei schalten! (1) Handkurbel (2) Haubenschraube (3) Klemmbügel zur Befestigung der Klappen- achse. -
Seite 8: Drehrichtungsumkehr Dsf../16
Datenblatt 3.50-32.024-01-DE Ausgabe 2016-02-09 DSF24/16, DSF230/16 Produktbeschreibung Drehrichtungsumkehr DSF../16 Durch Umstecken der Adapterhülse wird die Drehrichtung invertiert. Die Sicherheitsstellung (Federrücklauf) wird hierbei von der linken Endstellung auf die rechte Endstellung umgestellt. Drehrichtungsumkehr einschließlich Umstellung der Sicherheitsstellung: Sicherheitsstellung links Sicherungsring für Adapter Beide Kronenflanken an den abnehmen (Geräterückseite). -
Seite 9: Hilfsschalter-Einstellung Dsf../16/E
Ausgabe 2016-02-09 Datenblatt 3.50-32.024-01-DE Produktbeschreibung DSF24/16, DSF230/16 Hilfsschalter-Einstellung DSF../16/E (1) Adapter mit Stellungsanzeige (2) Markierungen für Stellungsanzeige in 10° Schritten am Gehäuse (3) Schaltstift des Mikroschalters (4) Kupplungshülse für Handverstellung (5) Anschlussklemmen für Hilfsschalter Abb. ähnlich Werkseinstellung Hilfsschalter A: schaltet bei Drehwinkel >10°... - Seite 10 Datenblatt 3.50-32.024-01-DE Ausgabe 2016-02-09 DSF24/16, DSF230/16 Produktbeschreibung Seite 10 / 10...
