HARTELIJK GEFELICITEERD MET DE KOOP VAN UW PRODUCT!
Lees de gebruiksaanwijzing zorgvuldig door. De gebruiksaanwijzing is een vast bestanddeel
van het product. Bewaar de gebruiksaanwijzing en verpakking dus zorgvuldig voor eventue-
le vragen op een later tijdstip. Wanneer u het product aan derden overdraagt, moet u de
gebruiksaanwijzing ook meegeven. Wanneer het product door kinderen wordt opgebouwd,
gebruikt of gerepareerd, mag dat alleen gebeuren onder toezicht van volwassenen.
Technische specificaties:
Artikel: Kicker World Cup
Artikelnummer: 71416
Gewicht: 40 kg
Speelvlak: 118 x 66 x 10,8 cm
Opbouwafmetingen: 137 x 71 x 85 cm
Veiligheidsaanwijzingen:
1. Bouw de voetbaltafel onder toezicht van volwassenen op.
2. Wanneer u de voetbaltafel overdraagt of door iemand anders laat gebruiken, moet u
ervoor zorgen dat de persoon in kwestie de inhoud van deze gebruiksaanwijzing kent.
3. Zet de voetbaltafel op een stevige en vlakke ondergrond.
4. Gebruik de voetbaltafel alleen in thuissituaties. De voetbaltafel is alleen geschikt voor
particulier gebruik. Bij elk commercieel gebruik vervalt de garantiedekking.
5. Bescherm de voetbaltafel tegen directe inwerking van zonlicht.
6. Controleer vóór elk gebruik of alle onderdelen goed werken en gebruik het spel niet, als
het niet perfect functioneert.
7. Leg ter bescherming van uw inrichting steeds een beschermer (tapijt, deken, karton)
onder de voeten van de voetbaltafel.
8. Gebruik het toestel alleen voor het gebruiksdoel waarvoor het gemaakt is.
9. Dit spel is niet geschikt voor kinderen die jonger zijn dan 36 maanden.
10.VOORZICHTIG: kleine onderdelen die ingeslikt zouden kunnen worden!
Montage-instructies:
–––––––––––––––––––––––––––––––––––––––––––––––
H1
–––––––––––––––––––––––––––––––––––––––––––––––
H2
–––––––––––––––––––––––––––––––––––––––––––––––
H3
–––––––––––––––––––––––––––––––––––––––––––––––
H4
–––––––––––––––––––––––––––––––––––––––––––––––
H5
–––––––––––––––––––––––––––––––––––––––––––––––
H6
–––––––––––––––––––––––––––––––––––––––––––––––
H7
–––––––––––––––––––––––––––––––––––––––––––––––
H8
–––––––––––––––––––––––––––––––––––––––––––––––
H9
–––––––––––––––––––––––––––––––––––––––––––––––
C1
–––––––––––––––––––––––––––––––––––––––––––––––
C2
–––––––––––––––––––––––––––––––––––––––––––––––
C3
–––––––––––––––––––––––––––––––––––––––––––––––
C4
–––––––––––––––––––––––––––––––––––––––––––––––
C5
–––––––––––––––––––––––––––––––––––––––––––––––
C6
–––––––––––––––––––––––––––––––––––––––––––––––
C7
–––––––––––––––––––––––––––––––––––––––––––––––
C8
–––––––––––––––––––––––––––––––––––––––––––––––
C9
–––––––––––––––––––––––––––––––––––––––––––––––
C10
–––––––––––––––––––––––––––––––––––––––––––––––
C11
–––––––––––––––––––––––––––––––––––––––––––––––
R1
–––––––––––––––––––––––––––––––––––––––––––––––
Beschrijving
Aantal
1/4"x29-1/4" behuizingstangen 1
5/16"onderlegschijf
28
Stelschroeven voet
4
1/4"schroefdraadmoer
2
5/16"x1-1/4" schroef
8
5/16"x1-1/4" schroef
16
1/4"onderlegschijf
2
1/2" bolkopschroef
14
1-1/4" bolkopschroef
4
Stang met 5 spelers
2
Stang met 3 spelers
4
Stang met 2 spelers
2
Rubberen buffer
16
Kunststof onderlegschijf
16
10-24 x 1-1/4" schroef
26
(voor bevestiging van de spelers)
10-24 moeren
26
(voor bevestiging van de spelers)
Spelers van het gastteam
11
Spelers van het thuisteam
11
Tuit
11
Aanslagring voor keeperstang
4
Stang met 2 spelers
1
(Thuis spelend team)
HUDORA GMBH • Jägerwald 13 • 42897 Remscheid
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
–––––––––––––––––––––––––––––––––––––––––––––––
1

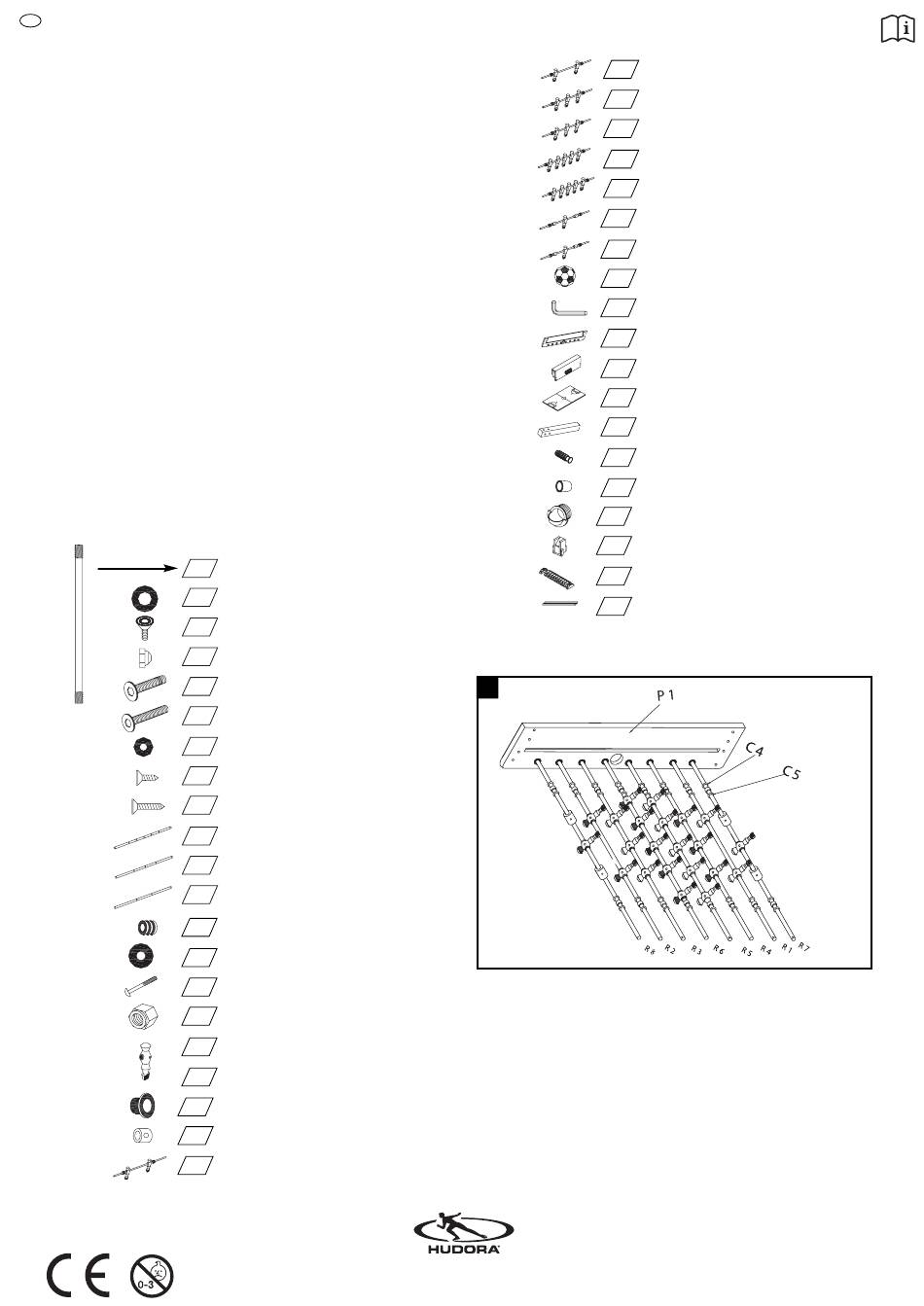

Tekening 1:
Voor de montage van uw voetbaltafel heeft u een schone plek met een geschikte
ondergrond nodig. Wij raden u aan om de voetbaltafel op de bovenzijde van de
doos te monteren om de onderdelen tijdens de montage te beschermen tegen
beschadigingen. Plaats het zijframe (Pa) met de buitenzijde naar onderen, zodat de
gereedgekomen zijde met het inlaatgat voor de bal naar beneden ligt. Breng op
elke speelstang (R1-R8) twee van de kunststof onderlegschijven (C5) aan, zodat
het gekromde einde tegen de zijkanten van de laatste spelers aanligt. Breng ver-
volgens op alle speelstangen de rubberen bussen (C4) aan en schuif deze omhoog
tot zij tegen de kunststof onderlegschijven aankomen. Schuif nu de speelstangen
in de daarvoor bedoelde gaten van het zijframe (P1).
http://www.hudora.de
Beschrijving
R2
Stang met 2 spelers
(Uit spelend team)
R3
Stang met 3 spelers
(Thuis spelend team)
R4
Stang met 3 spelers
(Uit spelend team)
R5
Stang met 5 spelers
(Thuis spelend team)
R6
Stang met 5 spelers
(Uit spelend team)
R7
Stang met 1 speler
(Thuis spelend team)
R8
Stang met 1 speler
(Uit spelend team)
A1
Speelbal
A2
Inbussleutel
P1
Zijframe
P2
Eindframe
P3
Speelveld
P4
Standpoot
P5
Handgreep
Afdekklep voor stangeinde
P6
P7
Opzetstuk balinlaat
P8
Doel
P9
Doelpuntenteller
P10
Speelveldversterking
Aantal
1
1
1
2
2
1
4
4
1
2
2
1
4
8
8
2
2
2
1
Art.-Nr. 71416
Stand 09/06
11/12
