HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES PRODUKTES!

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung ist

fester Bestandteil des Produktes. Bewahren Sie sie deshalb genauso wie die Verpackung

für spätere Fragen sorgfältig auf. Wenn Sie das Produkt an Dritte weitergeben, geben Sie

bitte immer diese Bedienungsanleitung mit. Wenn das Produkt von Kindern aufgebaut,

benutzt oder repariert wird, sollte das nur unter Aufsicht von Erwachsenen geschehen.

Technische Spezifikationen:

Artikel

: Kicker World Cup

Artikelnummer: 71416

Gewicht

: 40 kg

Spielfläche

: 118 x 66 x 10,8 cm

Aufbaumaße : 137 x 71 x 85 cm

Sicherheitshinweise:

1. Bauen Sie den Kicker unter Aufsicht Erwachsener auf.

2. Wenn sie den Kicker weitergeben oder von einer anderen Person benutzen

lassen, stellen sie sicher, dass derjenige den Inhalt dieser Gebrauchsanleitung kennt.

3. Stellen Sie den Kicker auf einen festen und ebenen Untergrund.

4. Benutzen Sie den Kicker nur in häuslichen Einrichtungen. Der Kicker ist nur für

private Nutzung geeignet. Mit jeglichem kommerziellen Gebrauch verliert jede

Garantie ihre Gültigkeit.

5. Schützen Sie den Kicker vor direkter Sonne.

6. Überprüfen Sie vor jeder Benutzung, dass alle Teile funktionsfähig sind und

benutzten Sie es nicht wenn es nicht einwandfrei funktioniert.

7. Zum Schutz Ihrer Einrichtung legen Sie immer eine Unterlage (Teppich, Decke,

Pappe) unter die Füße des Kickers.

8. Verwenden Sie das Gerät nur für den beabsichtigten Zweck.

9. Dieses Gerät ist nicht geeignet für Kinder unter 36 Monaten.

10. VORSICHT: verschluckbare Kleinteile!

Aufbauanleitung:

–––––––––––––––––––––––––––––––––––––––––––––––

C10

–––––––––––––––––––––––––––––––––––––––––––––––

C11

–––––––––––––––––––––––––––––––––––––––––––––––

Beschreibung

Menge

1/4"x29-1/4" Gehäusestange

5/16" Unterlegscheibe

Fußstellschraube

1/4" Gewindemutter

5/16"x1-1/4" Schraube

1/4" Unterlegscheibe

1/2" Rundkopfschraube

1-1/4" Rundkopfschraube

Stange mit 5 Spielern

Stange mit 3 Spielern

Stange mit 2 Spielern

Gummipuffer

Kunststoffunterlegscheibe

10-24 x 1-1/4" Schraube

(zum Befestigen der Spielfiguren)

10-24 Schraubenmutter

(zum Befestigen der Spielfiguren)

Spieler der Auswärtsmannschaft 11

Spieler der Heimmannschaft

Tülle

Anschlagring für Torwartstange 4

Stange mit 2 Spielern

(Heimmannschaft)

HUDORA GMBH • Jägerwald 13 • 42897 Remscheid

–––––––––––––––––––––––––––––––––––––––––––––––

Skizze 1:

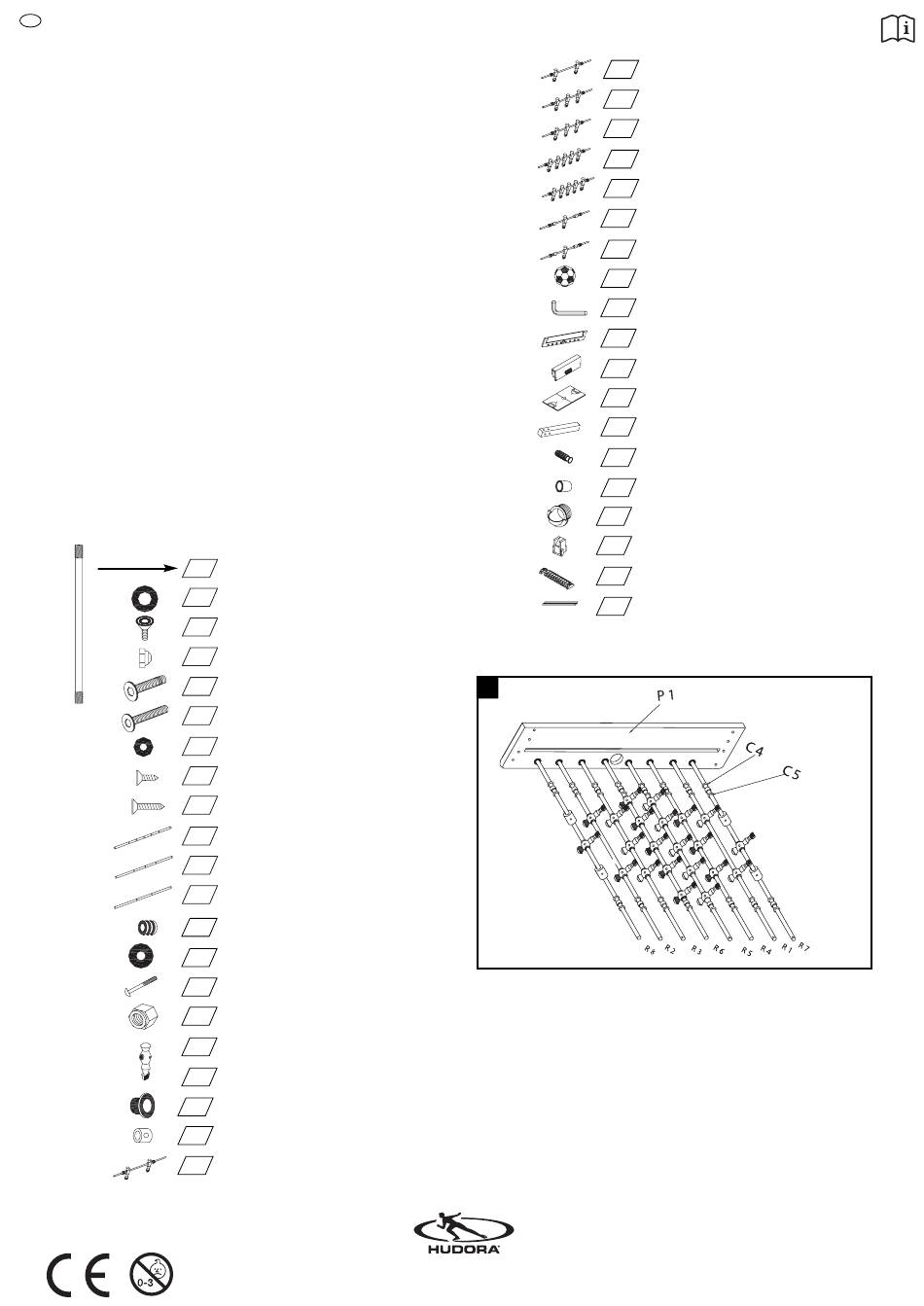

Für die Montage Ihres Fußballtisches benötigen Sie einen sauberen Platz mit

geeignetem Untergrund. Wir empfehlen Ihnen, den Fußballtisch auf der Oberseite

des Kartons zusammenzusetzen, um die Teile während der Montage vor

Beschädigungen zu schützen. Platzieren Sie den Seitenrahmen (P1) mit der

Außenseite nach unten, sodass die fertige Seite mit dem Balleinlassloch unten

liegt. Bringen Sie an jeder Spielstange (R1-R8) zwei der Kunststoffunterleg-

scheiben (C5) an, sodass das gekrümmte Ende an jeder Seite des letzten Spielers

plan anliegt. Bringen Sie dann an jeder der Spielstangen die Gummibuchsen (C4)

an und schieben Sie diese hoch, bis sie auf die Kunststoffunterlegscheiben treffen.

Schieben Sie jetzt die Spielstangen in die dafür vorgesehenen Löcher des Seiten-

rahmens (P1).

http://www.hudora.de

Beschreibung

Stange mit 2 Spielern

(Auswärtsmannschaft)

Stange mit 3 Spielern

(Heimmannschaft)

Stange mit 3 Spielern

(Auswärtsmannschaft)

Stange mit 5 Spielern

(Heimmannschaft)

Stange mit 5 Spielern

(Auswärtsmannschaft)

Stange mit 1 Spieler

(Heimmannschaft)

Stange mit 1 Spieler

(Auswärtsmannschaft)

Spielball

Inbusschlüssel

Seitenrahmen

Endrahmen

Spielfeld

Standbein

Handgriff

Abdeckkappe für Stangenende 8

Balleinlassaufsatz

Tor

Punkteanzeige

P10

Spielfeldverstärkung

Menge

Art.-Nr. 71416

Stand 09/06

1/12
