Digitronic
Automationsanlagen GmbH
4. Anschlußbelegung
Klemme Bezeichnung
1
0V Winkelcodiererversorgung
2
Data A (+) des Winkelcodierers
3
Data B (-) des Winkelcodierers
4
Clock A (+) des Winkelcodierers
5
Clock B (-) des Winkelcodierers
6
24 VDC Versorgungsspannung des Winkelcodierers
7
Abschirmung
22
0V Versorgungsspannung
23
A Impuls (+)
24
A Impuls (-)
25
B Impuls (+)
26
B Impuls (-)
27
24 VDC Versorgungsspannung
28
Abschirmung
29
Clear (+)
30
Clear (-)

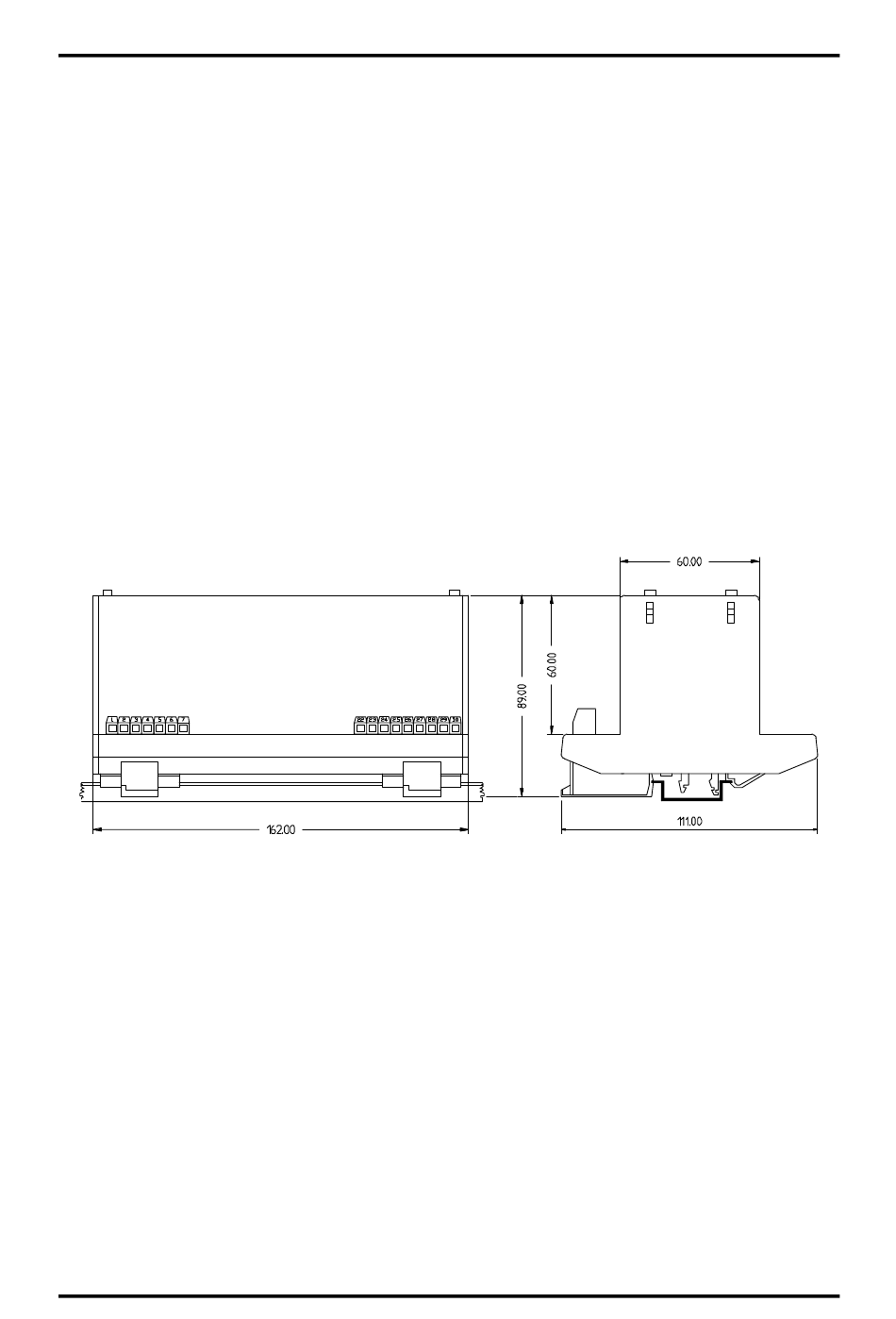

5. Abmessungen
Folgende Tragschienen können zur Befestigung des Gehäuses verwendet werden:
Ausgabe: Apr. 02
NS 35 / 7.5 (DIN 50022)
NS 35 / 15 (DIN 50022)
NS 32 (DIN 50035)
DIGICON
DK/S/I
Seite: 5
