Siemens SIMATIC Rack PC 840 Erste Schritte Seite 8

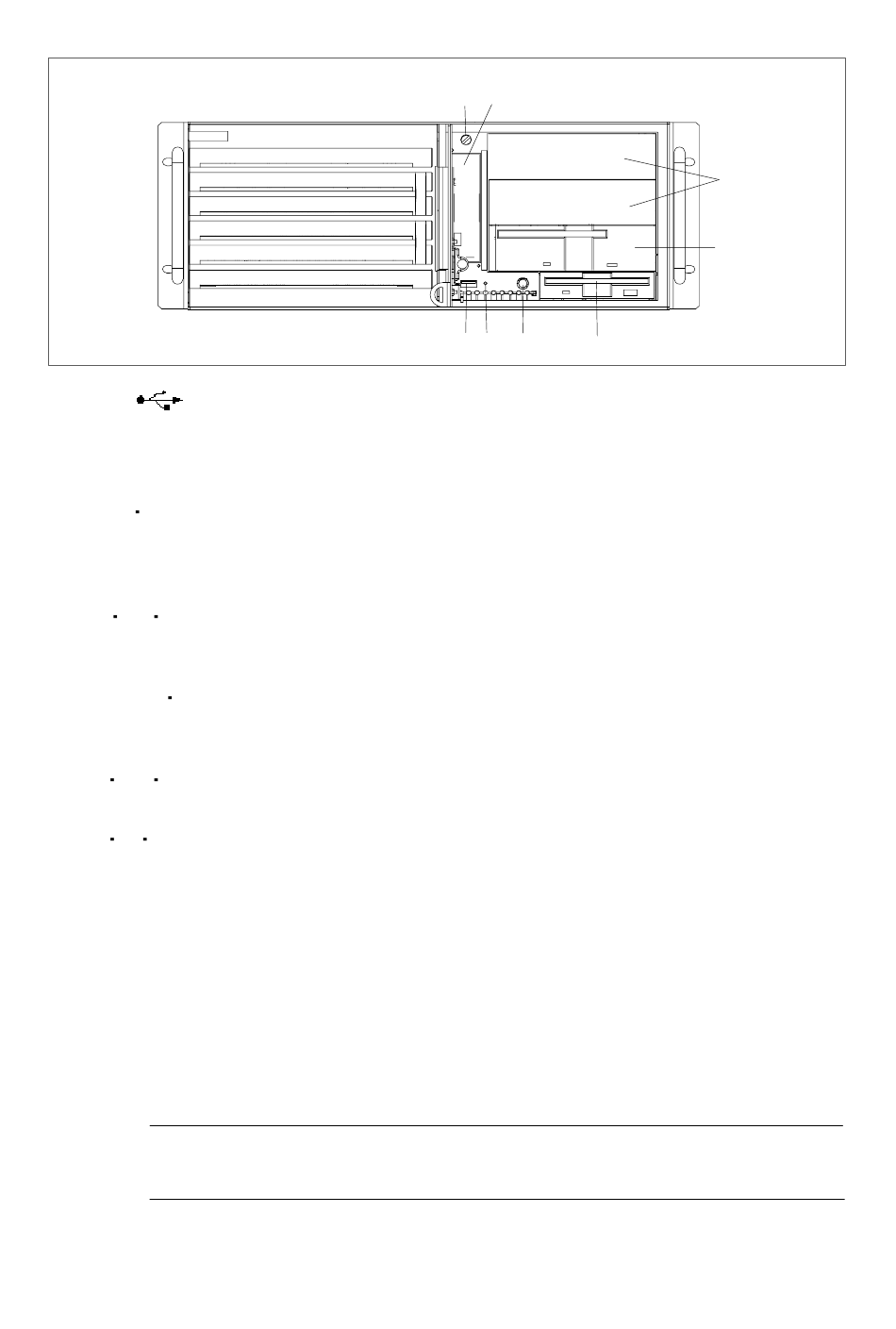

Frontansicht bei geöffneter Fronttür
1 USB
Anschluss für Universal Serial Bus. Über den USB-Anschluss können Sie externe Geräte anschlies-
sen, z.B. CD-Laufwerke, Drucker, Modems sowie Maus und Tastatur. Ältere Betriebssysteme unter-
stützen diese Schnittstelle nicht. Dieser Anschluss ist für die Wartung vorgesehen.
2 Reset Taster
Der Reset Taster kann mit einem dünnen Stift (z.B. mit einer aufgebogenen Büroklammer) betätigt
werden. Wenn Sie den Taster betätigen, wird ein Hardware-Reset ausgelöst. Der PC startet neu (Kalt-
start). Bei einem Hardware-Reset ist Datenverlust möglich.
3 Ein /Aus Taster
Mit dem Ein-/Aus-Taster schalten Sie den Rack PC ein. Warten Sie bitte mit dem Start des Rack PC
bis Sie alle Anweisungen zur Inbetriebnahme befolgt haben.
4 Disketten Laufwerk (optional)
Mit dem Disketten-Laufwerk können Sie Programme und Daten auf Disketten speichern und von Dis-
ketten in den Rack PC laden.
5 CD ROM Laufwerk (optional)
Im CD ROM-Laufwerk können Sie Daten von CD-ROM, CD-RW und Audio/Video lesen.
5 CD RW Laufwerk (optional, nicht dargestellt)
Mit diesem Laufwerk können Sie mehrfach löschbare und wiederbeschreibbare CDs verwenden.
6 Blindblenden (optional)
Die mit optional gekennzeichneten Komponenten sind je nach Geräteaustattung eingebaut oder die
Öffnungen sind durch Blindblenden verschlossen.
6 Wechselrahmen (optional, nicht dargestellt)
Es stehen Festplattenwechselrahmen für die EIDE-Schnittstelle zur Verfügung.
7 3,5" Blindblende
8 Gehäuseschraube
Schraube zum Befestigen des Gehäusedeckels.
Vorsicht
Das Öffnen des Rack PC bzw. Reparatur- oder Wartungsarbeiten dürfen nur durch qualifiziertes
Personal erfolgen.
8
8 7
1 2
3 4
6
5
Getting Started Rack PC 840
A5E00104827-04
