FRANÇAIS
IMPORTANT : Le manuel d'utilisation mis à votre disposition contient des informations essentielles concernant les consignes de sécurité à
adopter lors du montage, de l'entretien et de la mise en service du produit. Par conséquent, l'installateur tout comme l'utilisateur doivent
lire attentivement les instructions suivantes avant de procéder au montage et à la mise en service.
Veuillez conserver ce manuel pour toute consultation ultérieure concernant le fonctionnement de ce dispositif. Ce manuel peut être con-
sulté et téléchargé à partir du site web www.astralpool.com
Pour optimiser le rendement du Projecteur LumiPlus Mini, il est recommandé de bien suivre les instructions qui vous sont données
ci-dessous :

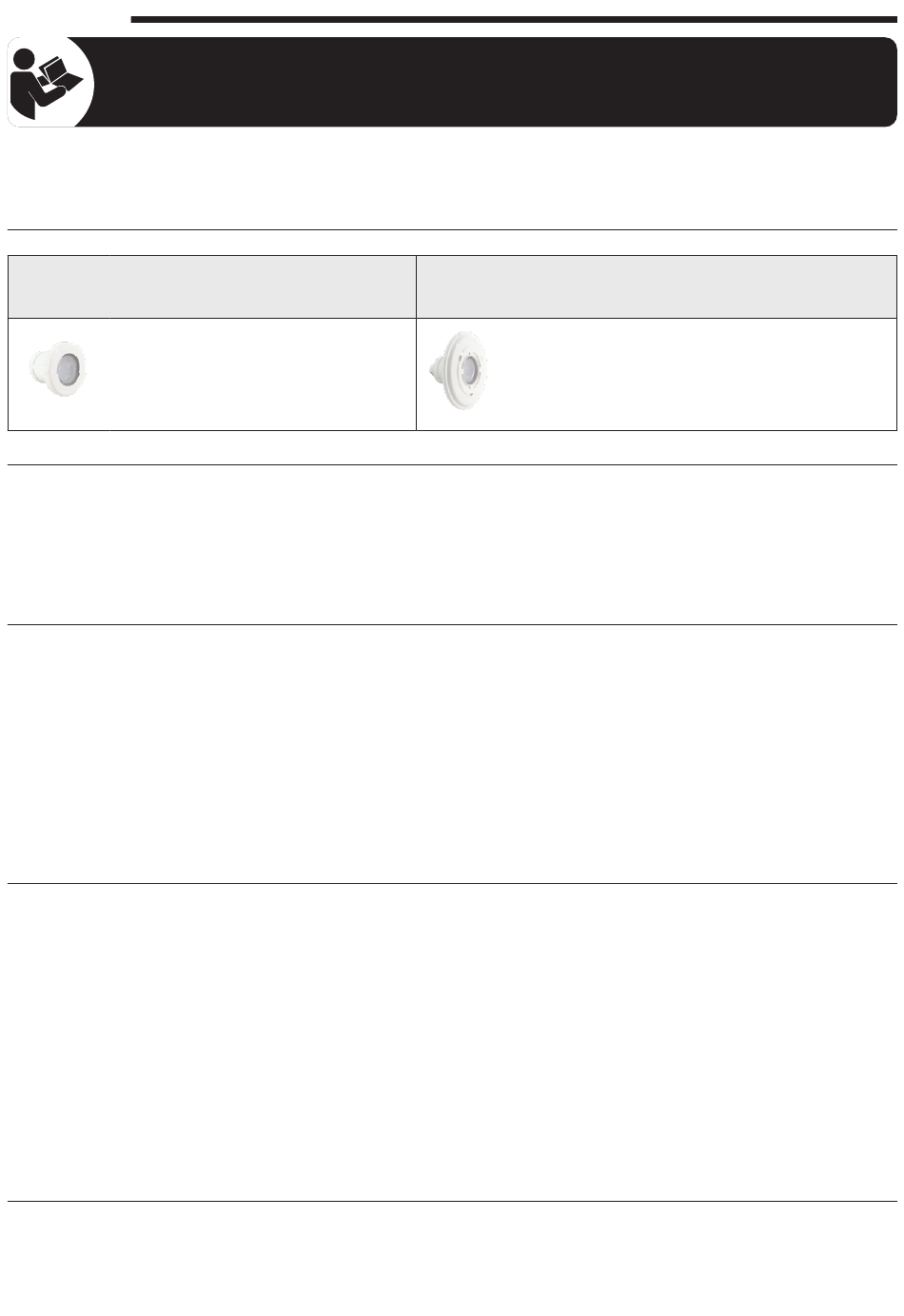

1. BIEN VÉRIFIER LE CONTENU DE L'EMBALLAGE :
Vous devez trouver à l'intérieur de la boîte les accessoires suivants :
PROJECTEUR LUMIPLUS MINI D'ACCOUPLEMENT RAPIDE:
76682 - 76682WW - 76683
• Ensemble projecteur
• Couvercle enjoliveur
• Joint torique
• Manuel d'installation et d'entretien
• Manuel pour la connexion électrique
2. CARACTÉRISTIQUES GÉNÉRALES :
Ce projecteur s'agit d'un appareil électrique de classe III avec une tension de sécurité très basse.
Le projecteur est conforme au degré de protection IPX8 (résistance à la pénétration de la poussière, des corps solides et de
l'humidité). Il a une profondeur d'immersion nominale de 2 m.
Ce projecteur est conforme aux normes internationales de sécurité des luminaires, en particulier à la norme EN 60598-2-18:
LUMINAIRES 2ème PARTIE : CONDITIONS NÉCESSAIRES PARTICULIÈRES SECTION 18 LUMINAIRES POUR PISCINES ET APPLICATIONS
SIMILAIRES.
3. INSTALLATION:
• Pour assurer un bon éclairage à une piscine, il est recommandé d'installer un projecteur de tous les 5 m2 de surface d'eau. Dans les
piscines particulièrement profondes, il faudra employer un projecteur de tous les 10 m3 de volume d'eau.
• Pour éviter d'être aveuglé par la lumière, il faut que l'orientation des projecteurs soit contraire à la direction de l'habitation ou de la
vue habituelle de la piscine.
• Si l'éclairage est destiné à des piscines de compétition ou d'entraînement, les projecteurs devront être installés sur les bords pour
éviter que les nageurs soient éblouis par la lumière.
• Pour éviter d'avoir à vider la piscine lorsqu'il faut remplacer la lampe, il est recommandé d'installer les projecteurs à des endroits
facilement accessibles à partir du bord supérieur de la piscine.
• Il est conseillé de sceller les branchements avec des systèmes en résine ou avec des branchements de sécurité répondant à la
classification IP68, assurant un correct scellement des câbles comme de leurs gaines. Le non-respect de ces mesures peut entraîner
des dommages sur le projecteur et les câbles de l'installation à court ou long terme.
4. MONTAGE :
Projecteur LumiPlus Mini d'accouplement rapide
Ce projecteur est conçu pour être installé traversée.
1. Encastrer la traversée dans la paroi en béton 400-700 mm au-dessous du niveau de l'eau (Fig. 1).
2. Le conduit de la traversée doit se prolonger par un tube dont la sortie sera située au-dessus du niveau maximum de la piscine ou
du spa (Fig. 3).
3. Introduire le câble du projecteur à l'intérieur de la traversée (Fig. 4). Laissez assez longueur de câble pour pouvoir enlever le
projecteur jusqu'au bord de la piscine (Fig. 2).
4. Introduire ensuite le projecteur en exerçant une pression pour le placer dans sa position (Fig. 7).
Projecteur LumiPlus Mini Spot pour niche
Une fois la niche installée et, on peut commencer le montage du projecteur.
Introduire le câble dans le passe-câble et aussitôt bien serrer l'écrou passe-câble. Il faut garder 1,5 m de câble enroulé sur le corps du
projecteur pour pouvoir ramener le projecteur jusqu'au bord de la piscine en cas de manipulation (Fig.6).
Introduire tout l'ensemble du projecteur dans la niche et le fixer (Fig. 7).
5. ENTRETIEN :
Ce projecteur ne demande aucun type d'entretien. Si vous constatez que le projecteur ne fonctionne pas correctement, veuillez vous
mettre en rapport avec notre Service au client.
LE PRODUIT NE CONTIENT PAS D'ÉLÉMENTS MANIPULABLES, DÉMONTABLES OU REMPLAÇABLES PAR L'UTILISATEUR ; IL EST
INTERDIT D'ACCÉDER À L'INTÉRIEUR DU PRODUIT, SOUS PEINE D'EN PERDRE LA GARANTIE.
PROJECTEUR LUMIPLUS MINI SPOT: 76680 - 76680WW - 76681
(Ces modèles de projecteurs besoin de la niche qui est disponible
séparément)
• Ensemble projecteur
• Clef pour projecteur Mini
• Manuel d'installation et d'entretien
• Manuel pour la connexion électrique
4
