DEUTSCH
WICHTIG: Die Betriebsanleitung, die Sie in den Händen halten, enthält wichtige Informationen über die Sicherheitsmaßnahmen, die bei Installa-
tion, Wartung und Inbetriebnahme des Produkts zu beachten sind. Daher ist es unerlässlich, dass sowohl der Installateur als auch der Benutzer
die Anweisungen aufmerksam durchlesen, bevor sie zur Montage bzw. Inbetriebnahme übergehen.
Bewahren Sie diese Betriebsanleitung zur künftigen Einsichtnahme hinsichtlich des Betriebs des Produkts auf. Diese Betriebsanleitung können
Sie auf folgender Website lesen und herunterladen: www.astralpool.com
Um die beste Leistung des LumiPlus Mini-scheinwerfer, zu erzielen, empfiehlt es sich, die nachfolgenden Anweisungen zu befolgen:
1. ÜBERPRÜFEN SIE DEN INHALT DES PACKSTÜCKES:
Im Inneren des Kartons befindet sich folgendes Zubehör:

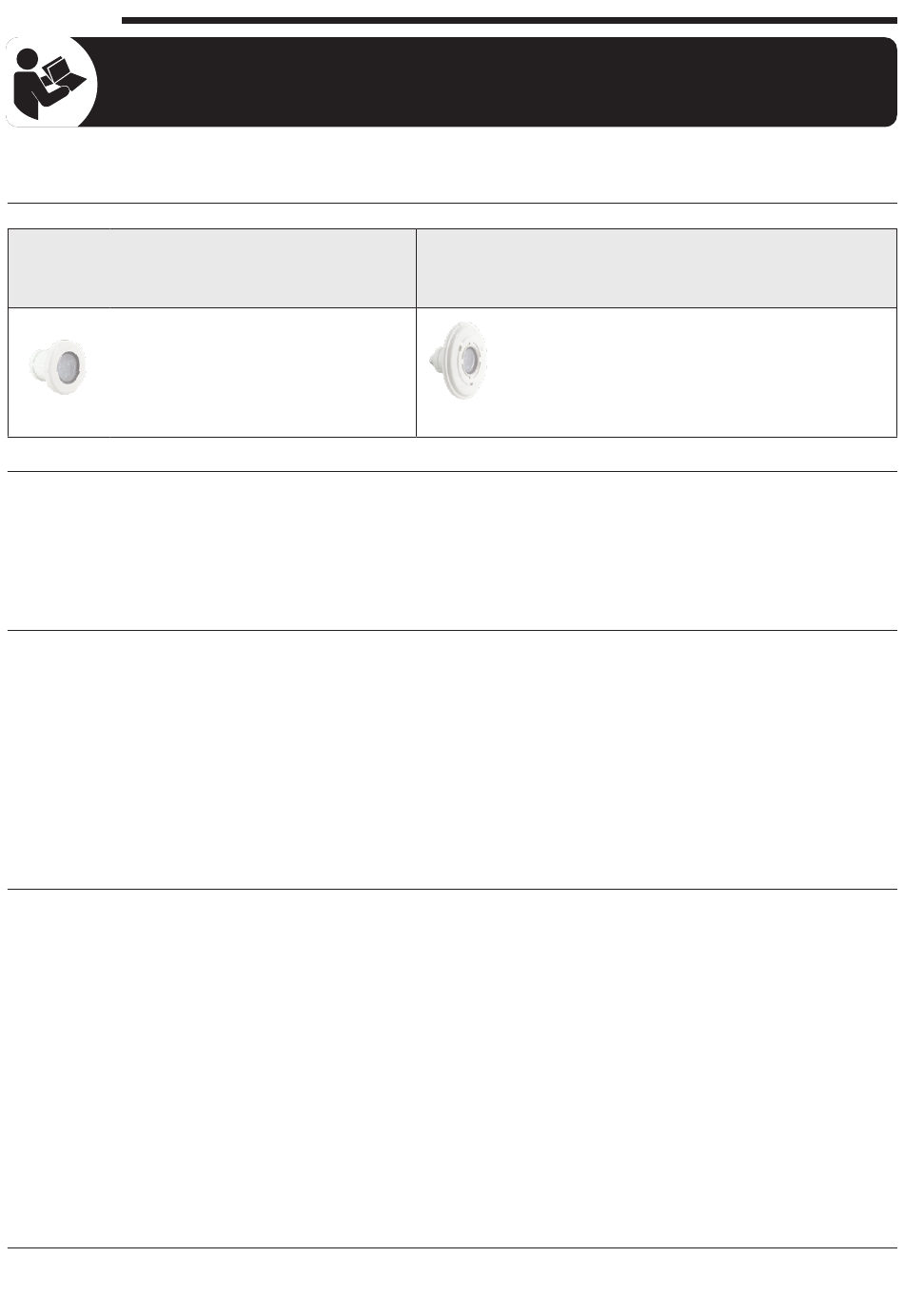

LUMIPLUS MINI-SCHEINWERFER MIT SCHNELLVERSCHLUSS :
76682 - 76682WW - 76683
• Gruppe Mini-scheinwerfer
• Verschönerungsdeckel
• Rundringdichtung
• Einbau-und Betriebsanleitung
• Handbuch für die Elektrische
Zusammenhang
2. ALLGEMEINE CARAKTERISTIKEN:
Dieser Strahler ist um Elektrogerät der Schutzklasse III mit sehr niedriger Sicherheitsspannung.
Der Strahler erfüllt den Schutzgrad IPX8 (Widerstand gegen das Eindringen von Staub, festen Teilen und Feuchtigkeit) bei einer
nominellen Tauchtiefe von 2 m.
Dieser Strahler erfüllt die internationalen Sicherheitsnormen für Leuchtkörper und insbesondere die Norm EN 60598-2-18:
LEUCHTKÖRPER TEIL 2: BESONDERE ANFORDERUNGEN ABTEILUNG 18 LEUCHTKÖRPER FÜR SWIMMINGPOOLS UND ÄHNLICHE
ANWENDUNGEN.
3. INSTALLATION:
• Um einen Swimmingpool hell zu erleuchten, empfiehlt sich die Installation von einem Strahler alle 5 m2 Wasseroberfläche. Bei
besonders tiefen Swimmingpools wird ein Strahler für jeweils 10 m3 Wasservolumen benötigt.
• Um ein Blenden zu vermeiden, müssen die Strahler so eingebaut werden, daß sie in Gegenrichtung der Wohnung oder dem
üblichen Blickfeld zum Swimmingpool strahlen.
• Bei Verwendung einer Beleuchtung für Wettkampfswimmingpools oder Pools zum Trainieren müssen die Strahler seitlich
angebracht werden, um ein Blenden der Schwimmer zu vermeiden.
• Um zu vermeiden, daß für ein Auswechseln der Glühbirne das Wasser aus dem Pool ausgelassen werden muß, empfiehlt es sich,
den Strahler an einem vom oberen Rand des Swimmingpools leicht zugänglichen Platz zu installieren.
• Es wird empfohlen, alle Anschlüsse mit Harzsystemen oder Sicherheitsanschlüssen zu versiegeln, die der Klassifizierung IP68
entsprechen und die korrekte Versiegelung sowohl der Kabel als auch der Kabelhüllen sicherstellen.Die Nichteinhaltung dieser
Maßnahmen kann kurz- oder langfristig zu Schäden am Projektor und den Kabeln der Installation führen.
4. MONTAGE:
LumiPlus Mini-scheinwerfer mit schnellverschluss
Dieser Scheinwerfer wurde entwickelt, um diesen in Betonbecken und –whirlpools einzubauen.
1. Die Wanddurchführung in die Betonwand 400-700 mm- unterhalb der Wasseroberfläche einbauen (Fig. 1).
2. Die Wanddurchführung muss mit einem Rohr so verlängert werden, dass sich das Ende oberhalb des höchsten Niveaus des Beckens
oder Whirlpools befindet (Fig. 3).
3. Das Kabel des Scheinwerfer durch die Wanddurchführung durchstecken (Fig. 4). Hinterlassen Sie genug Länge von Kabel der Grenze
des Schwimmpools, zu können um das floodlamp herausziehen (Fig. 2).
4. Danach den Scheinwerfer einsetzen und durch Druck in seine endgültige Position bringen (Fig. 5).
LumiPlus Mini-scheinwerfer Punkt-Licht für Nische
Nachdem die Nische installiert ist, kann die Montage des Strahlers vorgenommen werden.
Das Kabel wird in die Kabelführung eingeschoben und danach sofort die entsprechende Schraube fest angezogen. Es ist darauf zu
achten, daß 1,5 m aufgewickeltes Kabel im Strahlerkörper zurückbleibt, um den Strahler später für eine Wartung oder Auswechseln
der Lampe bis zum Rand des Pools herausziehen zu können.
Der gesamte Strahler wird in die Nische eingeführt und mit einer Rechtsdrehung aufgesteckt (Fig. 6).
Um zu garantieren, daß sich der Strahler in der Nische nicht bewegen kann (Fig. 7).
5. INSTANDHALTUNG:
An diesem Projektor muss keinerlei Instandhaltung durchgeführt werden. Wenn Sie feststellen, dass er nicht korrekt funktioniert,
wenden Sie sich bitte an unsere Kundendienstabteilung.
DAS PRODUKT ENTHÄLT KEINE ELEMENTE, AN DENEN DER BENUTZER EINGRIFFE VORNEHMEN MUSS ODER DIE VOM BENUTZER
LUMIPLUS MINI-SCHEINWERFER PUNKT-LICHT: 76680 - 76680WW -
76681
(Diese Modelle der Projektoren müssen die Nische, die separat
erhältlich ist)
• Gruppe Mini-scheinwerfer
• Schlüssel für Mini-scheinwerfer
• Einbau-und Betriebsanleitung
• Handbuch für die Elektrische Zusammenhang
