PORTUGUÊS
IMPORTANTE: O manual de instruções que tem nas mãos contém informações fundamentais sobre as medidas de segurança a ter em conta
durante a instalação, manutenção e colocação em funcionamento do produto. Por isso, é imprescindível que o instalador e o utilizador leiam
atentamente as instruções antes de proceder à montagem e à colocação em funcionamento.
Guarde este manual para consultas futuras sobre o funcionamento deste produto. É possível ler e descarregar este manual no site www.
astralpool.com
Para conseguir um ótimo rendimento do Projetor LumiPlus Mini, é conveniente observar as instruções que se indicam abaixo:

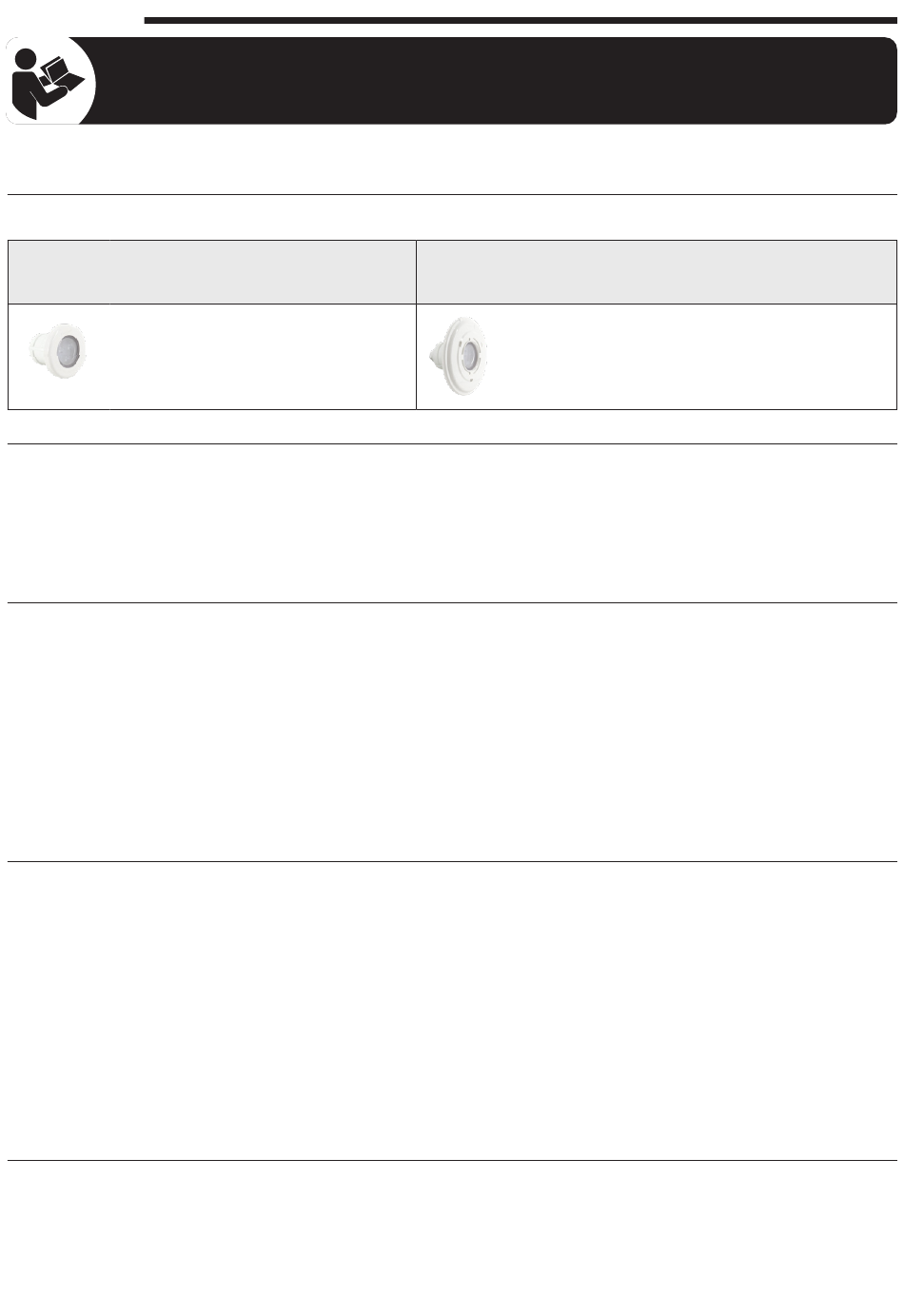

1. VERIFIQUE O CONTEÚDO DA EMBALAGEM:
No interior da caixa encontrará os seguintes acessórios:
PROJETOR LUMIPLUS MINI DE INSTALAÇÃO RÁPIDA:
76682 - 76682WW - 76683
• Conjunto projetor
• Tampa decorativa
• Junta tórica
• Manual de instruções e manutenção
• Manual para a ligação elétrica
2. CARACTERÍSTICAS GERAIS:
Este projetor si trata de um aparelho elétrico da classe III com uma tensão de segurança muito baixa.
O projetor cumpre o grau de proteção IPX8 (resistência à penetração de pó, aos corpos sólidos e à umidade) com uma profundidade
de imersão nominal de 2 m.
Este projetor cumpre as normas internacionais de segurança de aparelhos de iluminação, em especial a norma EN 60598-2-18:
APARELHOS DE ILUMINAÇÃO PARTE 2: REQUISITOS ESPECIAIS SECÇÃO 18 APARELHOS DE ILUMINAÇÃO PARA PISCINAS E APLICAÇÕES
SIMILARES.
3. INSTALAÇÃO:
• Para iluminar claramente uma piscina recomenda-se a instalação de um projetor de a cada 5 m2 de superfície de água. Em piscinas
especialmente profundas, será necessário um projetor de a cada 10 m3 de volume de água.
• A fim de evitar deslumbramentos, os projetores devem ser instalados orientados em sentido contrário à vivenda ou vista habitual
da piscina.
• Em caso de utilizar iluminação em piscinas de competição ou de treinamento, os projetores deverão ser instalados nas laterais para
evitar o deslumbramento dos nadadores.
• Para evitar o esvaziamento da piscina em caso de substituição da lâmpada, recomenda-se a instalação do projetor em lugares
acessíveis da borda superior da piscina.
• Recomenda-se que todas as ligações sejam seladas com sistemas de resina ou com ligações de segurança que cumpram a
classificação IP68, assegurando a selagem correta quer dos cabos quer dos revestimentos dos cabos. O incumprimento destas
medidas pode danificar o projetor e os cabos da instalação a curto ou longo prazo.
4. MONTAGEM:
Projetor LumiPlus Mini de instalação rápida
Este projetor está concebido para instalação ou passamuros.
1. Fixar na parede de cimento os passamuros a uma distância de 400-700 mm abaixo do nivel de água (Fig. 1).
2. A condução dos passamuros deve prolongar-se com um tubo cuja saída esteja acima do nivel máximo da piscina ou SPA (Fig. 3).
3. Introduzir o cabo do projetor através dos passamuros (Fig. 4). Deixando suficiente longitude de cabo para poder extrair o projetor
até à borda da piscina (Fig. 2).
4. De seguida introduzir o projetor, pressionando até coloca-lo na sua posição definitiva (Fig. 5).
Projetor LumiPlus Mini Punto de luz para nicho
Depois de instalar o nicho, poderá proceder à montagem do projetor.
Introduzir o cabo no passador de cabos e, seguidamente, apertar a porca do passador de cabos. Deve-se ter a precaução de deixar
1,5 m de cabo enrolado no corpo do projetor para poder extrair o projetor até à borda da piscina em caso de manipulação (Fig.6).
Introduzir todo o conjunto do projetor no nicho e fixá-lo (Fig. 7).
5. MANUTENÇÃO:
Este projetor não necessita de nenhum tipo de manutenção. Se observar que o projetor não funciona corretamente, por favor, entre
em contacto com o nosso departamento de apoio ao cliente.
ESTE PRODUTO NÃO CONTÉM ELEMENTOS MANIPULÁVEIS, DESMONTÁVEIS OU SUBSTITUÍVEIS PELO UTILIZADOR. É PROIBIDO
ACEDER AO INTERIOR DO PRODUTO, JÁ QUE ANULARÁ A GARANTIA DO PRODUTO.
PROJETOR LUMIPLUS MINI PUNTO DE LUZ: 76680 - 76680WW - 76681
(Estes modelos de projetores a necessidade de nicho que está disponível
separadamente)
• Conjunto projetor
• Chave para projetor Mini
• Manual de instruções e manutenção
• Manual para a ligação elétrica
