BESCHREIBUNG UND TECHNISCHE MERKMALE

Der Freischneider Grasschneider Excelion 1200 kann in zwei Betriebsarten verwendet werden:
- Grasschneider mit Trimmerfaden,
- Die Betriebsart Freischneider mit Stahlklingen erfordert zusätzliche Sicherheitsteile.
Betriebsart Grasschneiden
14
1 2 3 4 5 6 7 8
15
13 12 11 10
9

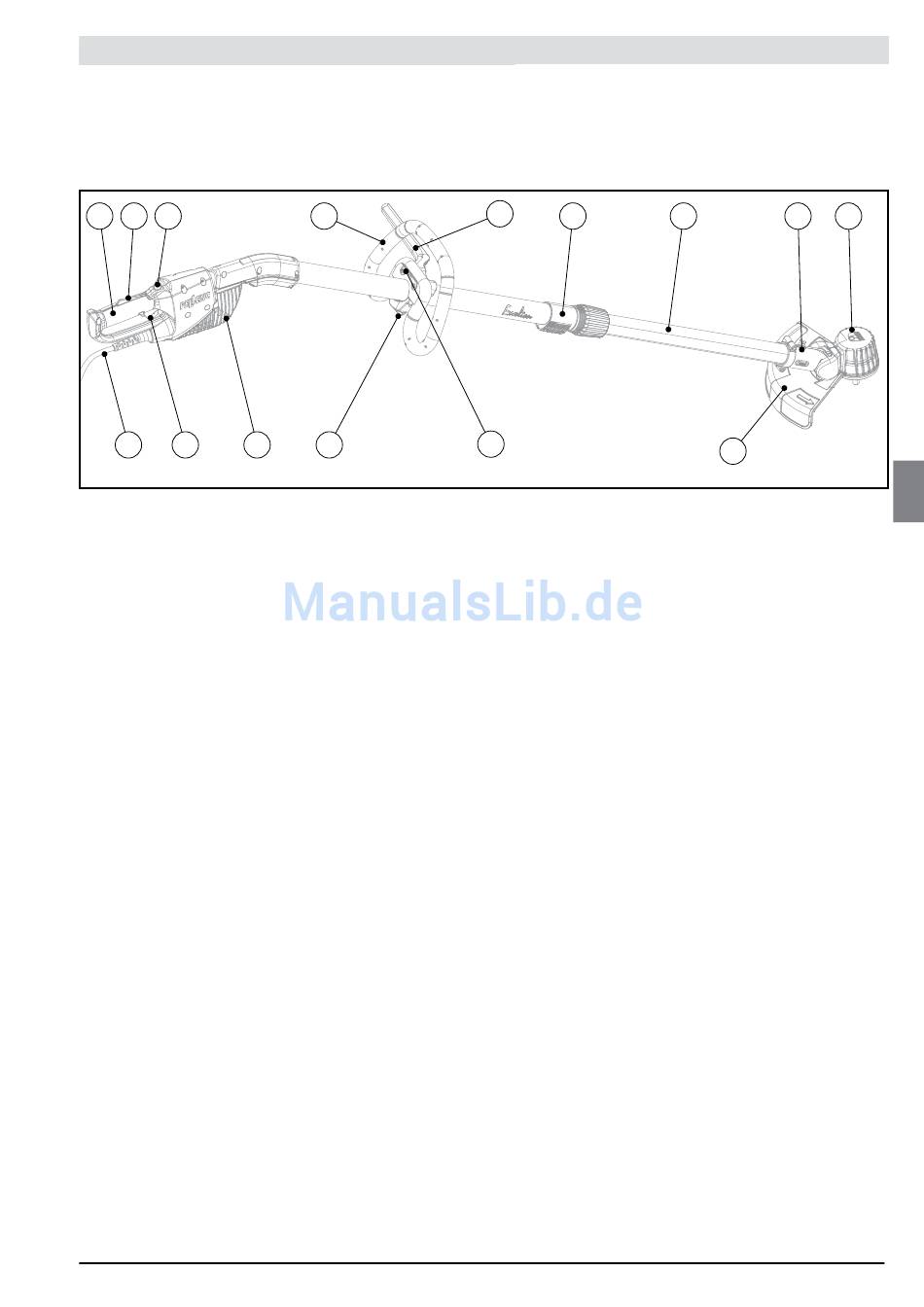

Beschreibung der wichtigsten Teile:
53_13_093A
1– Griff : Gestattet die Führung des Freischneider Grasschneiders Excelion 1200
2– Sicherheitsdrücker : Hindert an einer unbeabsichtigten Betätigung des Steuerdrückers; es muss der
Sicherheitsdrücker betätigt werden, um den Steuerdrücker betätigen zu können
3– Wahlknopf für die maximale Drehgeschwindigkeit des Schnittwerkzeugs und Leuchttafel :
Möglichkeit zur Wahl der maximalen Schnittgeschwindigkeit; diese wird an der Leuchttafel angezeigt
4– Vorderer Griff : Gestattet die Führung der Maschine, die Position des Griffs am Teleskoprohr ist
einstellbar.
5– Rändelrad zur Stangeneinstellung : Ermöglicht die Längeneinstellung des Stangenrohrs
6– TELESKOPROHRS
7– Teleskoprohr-Halterung : Bewegt sich mit dem Motorgehäuse, gestattet die Neigungseinstellung des
Schnittkopfs.
8– Motorgehäuse : Schützt den Elektromotor und ermöglicht den Wärmeabzug. Bewegt sich mit der
Teleskoprohr-Halterung und gestattet die Neigungseinstellung des Schnittkopfs.
9– Sicherheitsgehäuse : Verhindert das harte Gegenstände (Steine, Metallteile) auf den Techniker
geschleudert werden. Ein am Sicherheitsgehäuse befestigtes Messer gewährleistet die korrekte Länge der
Trimmerfäden.
10– Rändelrad zur Einstellung des vorderen Griffs : Gestattet die Einstellung der Position des vorderen
Griffs am Teleskoprohr
11– Elektronikkarte der Motorsteuerung und dessen Kühler : Schützt die elektronische Steuerkarte und
ermöglicht die Wärmeableitung
12– Steuerdrücker : Möglichkeit zur Betätigung der Schnittwerkzeugdrehung je nach einer progressiv
einstellbaren Geschwindigkeit
13– Elektrische Schnur : Möglichkeit zum Anschluss des Maschine an die Pellenc Werkzeugbatterie
14– Abstandsvorrichtung : Vorgeschriebenes Sicherheitsteil in der Betriebsart Freischneiden. Reduziert
das Risiko von Schnitten an Beinen und Füßen des Technikers, indem der Sicherheitsabstand zwischen
dem Schneidewerkzeug und dem Techniker eingehalten wird. Für einen Rechts- oder Linkshänder
austauschbares Teil
15– Tragöse : Vorgeschriebenes Sicherheitsteil in der Betriebsart Freischneiden. Möglichkeit zur Befestigung
des Maschine mittels eines Gurtzeugs an der Sicherheitsweste
