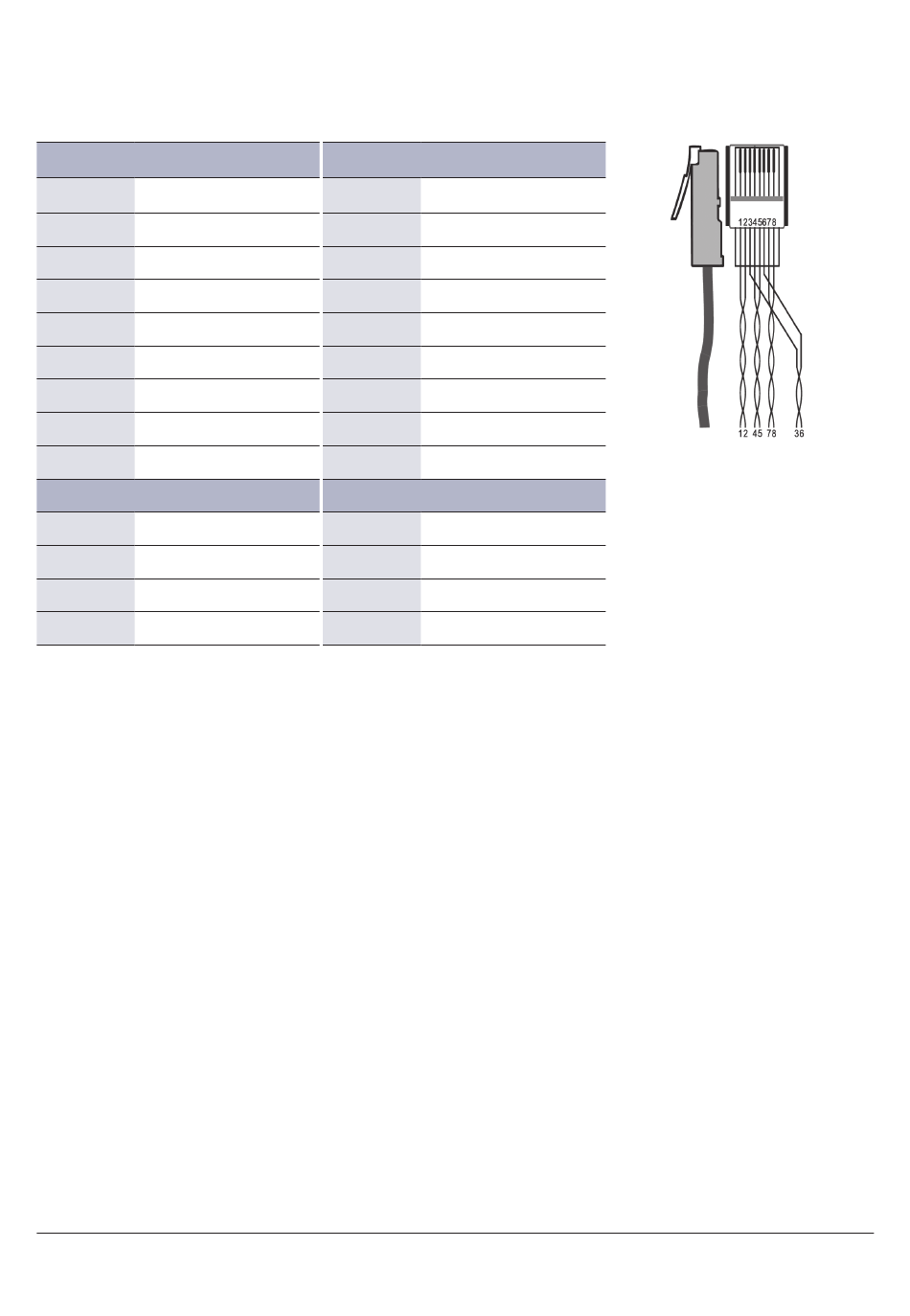

3. e Belegung der Cat-5 Ein- und Ausgänge mit RJ45 Verbindern
Tabelle 2 und Abbildung 2 zeigen die UTP Cat-5 Belegung, mit RJ45 Verbindern (Punkt zu Punkt):
EIA / T IA 568A
PIN Farbe
1 Grün/Weiß
2 Grün
3 Organge/Weiß
4 Blau
5 Blau/Weiß
6 Orange
7 Braun/Weiß
8 Braun
Paar 1 4 und 5
Paar 2 3 und 6
Paar 3 1 und 2
Paar 4 7 und 8
4. Technische Daten³
Kindermann Quickselect S
• Gewicht: 2 kg
• Abmessungen ohne Montagewinkel: 26,1 x 4 x 15,3 cm (BxHxT)
• Abmessungen mit Montagewinkel: 29,4 x 4,3 x 15,3 cm (BxHxT)
• Tiefe über alles (incl. Einbaubuchsen und Einbaustecker): 16,4 cm
4. a Physikalische Spezifikationen
• Integriertes Schaltnetzteil, Wirkungsgrad 81 % mit Überstrom- Überspannungs- und
Übertemperaturschutz
• Spannungsbereich: 85–264 VAC; 120–370 VDC
• Frequenzbereich: 47–63 Hz
• AC Strom (typ.): 0,35 A/115 VAC; 0,25 A/230 VAC, zuzüglich externer Verbraucher
(max. 16 A gesamt!)
• Einschaltstromspitze: 65 A/230 VAC (Kaltstart)
• Zulässiger AC Strom (max.): Der Strom am ersten Quickselect S der Reihe darf 16 A nicht
überschreiten
3
Diese Daten können sich ohne Benachrichtigung ändern.
PIN
1
2
3
4
5
6
7
8
Paar 1
Paar 2
Paar 3
Paar 4
Tabelle 2: Cat-5 Belegung
EIA / T IA 568B
Farbe
Orange/Weiß
Orange
Grün/Weiß
Blau
Blau/Weiß
Grün
Braun/Weiß
Braun
4 und 5
1 und 2
3 und 6
7 und 8
Abbildung 3:
Cat-5 Belegung
