2. a Eigenschaften
•
Anschluss durch Tisch-an-Tisch-Verbindungen
•
modulares System, erweiterbare Teilnehmerzahl
•
jedes Quickselect S mit Netzwerk-, Strom-, VGA- und Audio-Anschluss
•
‚Show me' Taster an jedem Quickselect S
•
zentrale Steuerung über Moderator und Mediensteuerung möglich
•
externe Steuerung über RS485 möglich
•
bis zu 16 Quickselect S in einer Reihe
•
bis zu 100 m gesamte System-Kabellänge zulässig
•
Umsetzung der Audio- und VGA-Signale auf Cat-5/6-Kabel
•
als Auftisch- und Untertisch-Variante (z.B. in Kombination mit einem bestehenden
Tischanschlussfeld) verwendbar
•
integrierter 5-Port Switch, autosensing, auto-uplink, 10/100 MBits

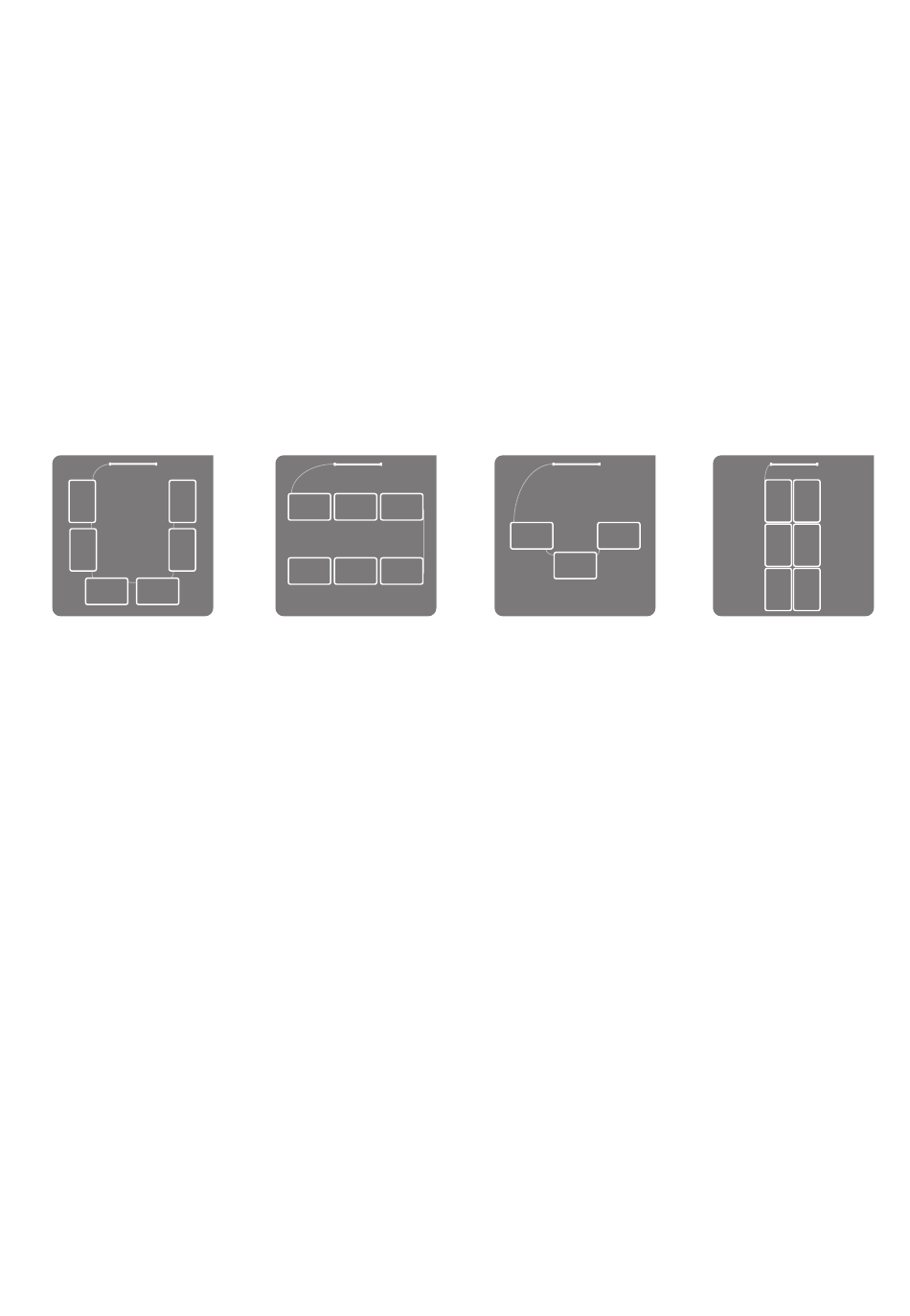

Tischanordnung U-Form
2. b Aufbau
Rahmendaten VGA- und Audio-Übertragung
•
max. Auflösung: UXGA
•
Systemaufbau: max. 16 Quickselect können mit den Twisted Pair Eingängen in Reihe geschaltet
werden. Sie werden über RS 485 gesteuert, so dass nur eine Quelle über den Ausgang an einen
Twisted Pair Empfänger übertragen wird.
Die Umschaltung erfolgt über alle am Bus befindlichen Quickselect via RS 485 Verbindung.
•
Systemreichweite: bis zu 100 Meter, größere Distanzen sind abhängig von Auflösung, Kabel und
Anzahl der Geräte die in Reihe geschaltet werden.
•
Kabel: STP (geschirmtes Twisted Pair) Cat-5-Kabel wie z.B. BC-STP (für UTP-Kabel siehe unten)
•
Audio- und Video-Daten über nur ein Cat-Kabel
•
Steuerung: über einen an die RJ11-Buchse angeschlossenen Taster oder per RS 485
geschirmtes Twisted Pair (STP) / ungeschirmtes Twisted Pair (UTP)
Wir empfehlen Ihnen, für die VGA- und Audio-Übertragung zwischen den Quickselect, geschirmtes
Twisted Pair (STP) Kabel zu verwenden.
Es gibt verschiedene Qualitäten an STP-Kabeln auf dem Markt – wir raten Ihnen die beste verfügbare
Qualität einzusetzen.
Da beim Quickselect die Signale analog übertragen werden, sollten Sie ein Low-Skew-Kabel bzw. ein
sog. Skew-freies Kabel einsetzen.
Für große Übertragungsstrecken sollten ungeschirmte Kabel (UTP) verwendet werden. Beachten Sie
hierbei bitte die Leitungen möglichst weit entfernt von anderen elektrischen Leitungen, Motoren usw.
zu installieren die Störungen verursachen könnten.
Hinweis: UTP-Kabel entsprechen nicht den elektrischen Standards.
Tischanordnung D-Form
Tischanordnung V-Form
Tischanordnung I-Form
