Inhaltszusammenfassung für Kindermann Quickselect S

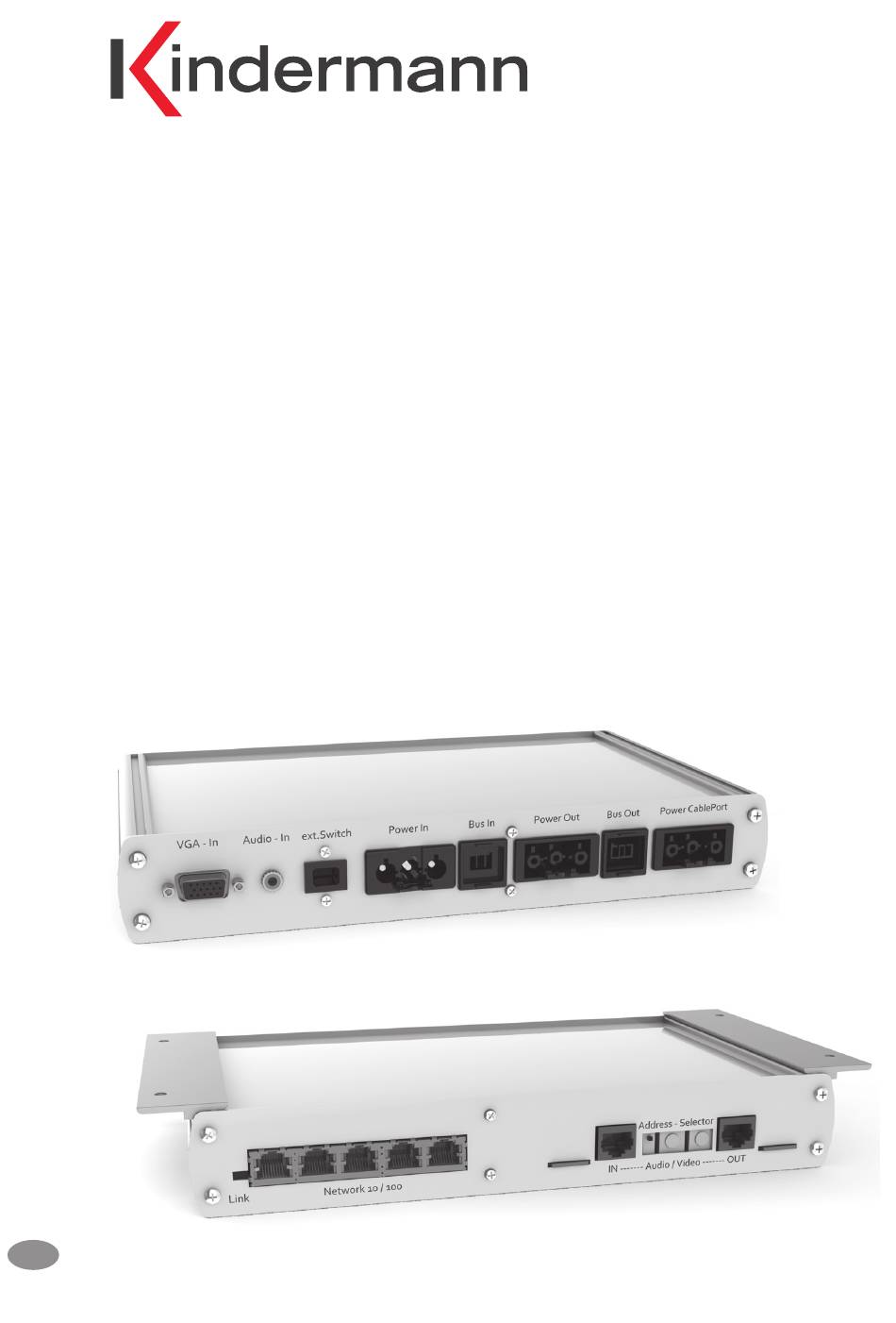

- Seite 1 Quickselect S Art.Nr. 7447 0 00 0 00 Bedienungsanleitung 9.2012...
-
Seite 2: Inhaltsverzeichnis
Zubehör 1. Sicherheitshinweise Bitte die Anleitung sorgfältig durchlesen und aufbewahren ➡ ➡ Das Quickselect S wird mit 230 V, 50 Hz über einen Wieland-Anschluss betrieben. ➡ ➡ Das Quickselect S darf nur in trockener Umgebung gelagert und eingesetzt werden. ➡... -
Seite 3: Eigenschaften
2. a Eigenschaften • Anschluss durch Tisch-an-Tisch-Verbindungen • modulares System, erweiterbare Teilnehmerzahl • jedes Quickselect S mit Netzwerk-, Strom-, VGA- und Audio-Anschluss • ‚Show me‘ Taster an jedem Quickselect S • zentrale Steuerung über Moderator und Mediensteuerung möglich • externe Steuerung über RS485 möglich •... -
Seite 4: Empfehlungen Um Die Bestmögliche Übertragungsqualität Zu Erzielen

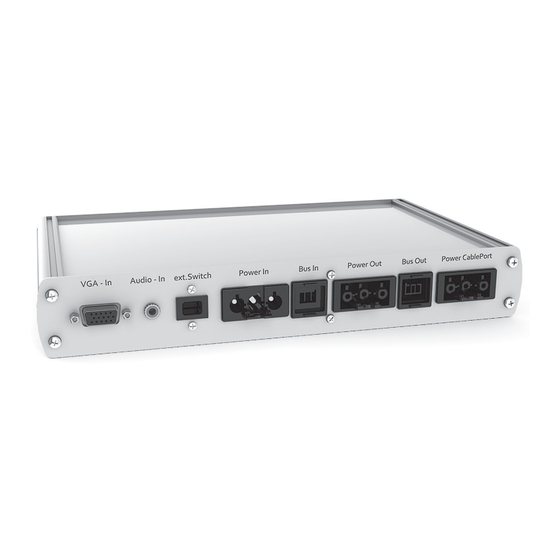

Quickselect S Das Quickselect S ist das Einspeisegerät Ihres Quickselect-Systems. Das durch ein oder mehrere Quickselect S auf Cat-Layer umgesetzte VGA- und Audio- Signal wird am Ende der Kette mit einem Quickselect R empfangen, dekodiert und als UXGA, analoges Stereo- und S/PDIF digital Audio-Signal ausgegeben. -
Seite 5: Inbetriebnahme
3. Inbetriebnahme 3. a Schematischer Aufbau... -
Seite 6: Bezeichnung
10/100 base-T Netzwerkswitch mit Link und Com.-LED 3. c Anschließen und Steuern des Quickselect S Sie können bis zu 16 Quickselect S (aber mind. eines) in Verbindung mit einem Quickselect R verwenden, und damit eine UXGA/Audio-Quelle per Twisted Pair übertragen. -
Seite 7: Block 2 Block 3 Block 4 Beschreibung
Steuerbus: Parallel zur Versorgungsspannung wird die Bus Leitung (RS485) von Quickselect zu Quickselect weiter gereicht. Bitte beachten Sie, dass diese Busverbindung zwischen allen in Reihe befindlichen Quickselect S verbunden sein muss. Anmerkung: Beim Einsatz von Mediensteuerungen kann diese Bus Schnittstelle für eine Moderatorfunktion verwendet werden. -
Seite 8: Einstellen Der Adressen Und Terminierung Des Rs485 Busses
3,5 mm Ausgang (analog) an einen Audio-Eingang (z. B. Verstärker oder Kreuzschiene) an. Verbinden Sie den RJ45 Ausgang des Quickselect S mit dem RJ45 Eingang des Quickselect R mit einer UTP-Verkabelung (mit einer Länge von bis zu >100 m, s. S. 4). Alle etwaigen weiteren Quickselect S Ausgänge werden jeweils mit dem Eingang des nachfolgenden Quickselect S... -
Seite 9: Belegung Der Cat-5 Ein- Und Ausgänge Mit Rj45 Verbindern
AC Strom (typ.): 0,35 A/115 VAC; 0,25 A/230 VAC, zuzüglich externer Verbraucher (max. 16 A gesamt!) • Einschaltstromspitze: 65 A/230 VAC (Kaltstart) • Zulässiger AC Strom (max.): Der Strom am ersten Quickselect S der Reihe darf 16 A nicht überschreiten Diese Daten können sich ohne Benachrichtigung ändern. -
Seite 10: Eingänge
Eingänge • 1 x 15-pin HD-Buchse (VGA bis max. WUXGA) • 1 x RJ45 Buchse für VGA/Audio over Cat-Signal • 1 x Stereo-Audio-Eingang an 3,5 mm Klinkenbuchse • 1 x RJ11 Buchse für externen Taster mit Rückmelde-LED (5 Volt) • 1 x Wieland-Einbaustecker für Netzanschluss •... -
Seite 11: Elektromagnetische Verträglichkeit
C-Tick 4. d Zertifizierungen CE-Kennzeichnung 5. Zubehör 7447 000 100 Kindermann Quickselect R Wandelt die vom Quickselect S zur Übertragung über Netzwerkkabel konvertierten VGA- und Audio- Signale wieder in Standard VGA-/Audio-Signale um. • Eingang: RJ45 Buchse • Ausgang: VGA, HD15 (Buchse), Audio Klinke 3,5 mm Buchse •... -
Seite 12: Beschreibung
Kombinierte Netz- und Busleitung zur Verkettung der Quickselect Buchse-Stecker 7447 000 302 EST213 7447 000 303 7447 000 305 7447 000 000 D 2012-09 / 8 42 024 Änderungen vorbehalten Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
