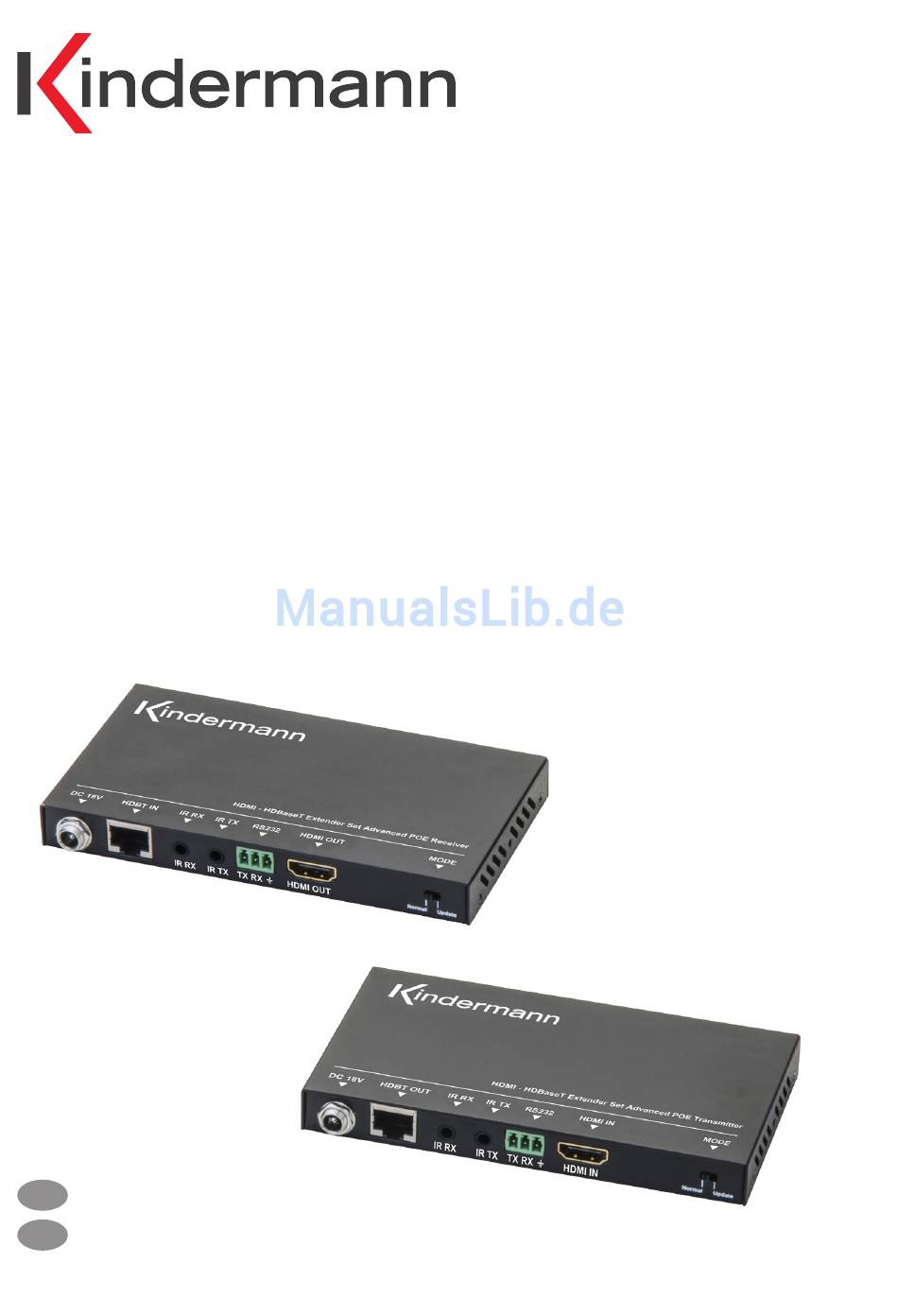

- Seite 1 HDMI-Extender Advanced PoC HDMI Extender Advanced PoC Art.-Nr. 7488000028 /7488000029/7488000060 Ref. No. 7488000028 /7488000029/7488000060 Bedienungsanleitung Operating instructions 12.2016...
-
Seite 2: Gerätebeschreibung
Gerätebeschreibung - Specification Mit dem HDMI-Extender Advanced werden HDMI- und Kontroll-Signale (IR & RS232) bis zu 4k2k mittels STP-Kabel bis zu einer Entfernung von 70 m übertragen. Benötigt werden Transmitter, Receiver und Netzteil. Da die Geräte der HDbaseT-Norm entsprechen, arbeiten sie auch mit Geräten anderer Her- steller zusammen. -
Seite 3: Installation
Anschließen - Installation Installieren Sie den Transmitter bei dem bilderzeugenden Gerät (z. B. PC) und den Receiver auf der Seite des bildausgebenden Gerätes (z. B. Monitor). Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5a), möglichst als durchgehendes Kabel ohne Trennstellen. Verbinden Sie nun die Endgeräte über HDMI mit den Umsetzern;... - Seite 4 In diesem Fall können Sie den Fernseher auf der Transmitter-Seite bedienen. In this case, you can control the TV on transmitter side. In diesem Fall können Sie den BluRay-Player auf der Receiver-Seite bedienen. In this case, you can control the Blu-Ray on receiver side.
-
Seite 5: Transmitter Beschreibung
Transmitter Beschreibung - Transmitter specification Power: HDBT OUT: An: Der Transmitter ist eingeschaltet. Verbindung zum Receiver mit einem CatX Kabel. Status: IR IN: Blinkt: Der Transmitter arbeitet korrekt. Anschluss für den mitgelieferten IR Empfänger (30 KHz - 50 KHz). Link: An: Transmitter und Receiver sind miteinander IR OUT: verbunden. -
Seite 6: Receiver Beschreibung
Receiver Beschreibung - Receiver specification Power: HDBT IN: An: Der Receiver ist eingeschaltet. Verbindung zum Transmitter mit einem CatX Kabel. Status: Blinkt: Der Receiver arbeitet korrekt. IR IN: Anschluss für den mitgelieferten IR Empfänger Link: (30 KHz - 50 KHz). An: Transmitter und Receiver sind miteinander verbunden. - Seite 7 Transmitter (7488000028) Eingang/Input Ausgang/Output Eingangsignal Ausgang HDMI, IR, RS232 HDBaseT, IR Input Signal Output Eingangs- HDMI Buchse, 3,5 mm Ausgangsanschlüsse RJ45, 3,5 mm Klinkenbuchse anschlüsse Klinkenbuchse Output Connections RJ45, 3,5 mm mini jack Input Connections HDMI female, 3.5 mm mini jack Video HDMI 1.4, max.
-
Seite 8: Verfügbares Zubehör
1 x Power supply (18 V, 1 A) (7488 000060) • Transmitter (7488000028), Receiver (7488 000029) 7488 000 028/7488 000 029 D/GB 2016-12 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
