Bezeichnung; Funktion; Anschließen Und Steuern Des Quickselect S - Kindermann Quickselect S Bedienungsanleitung

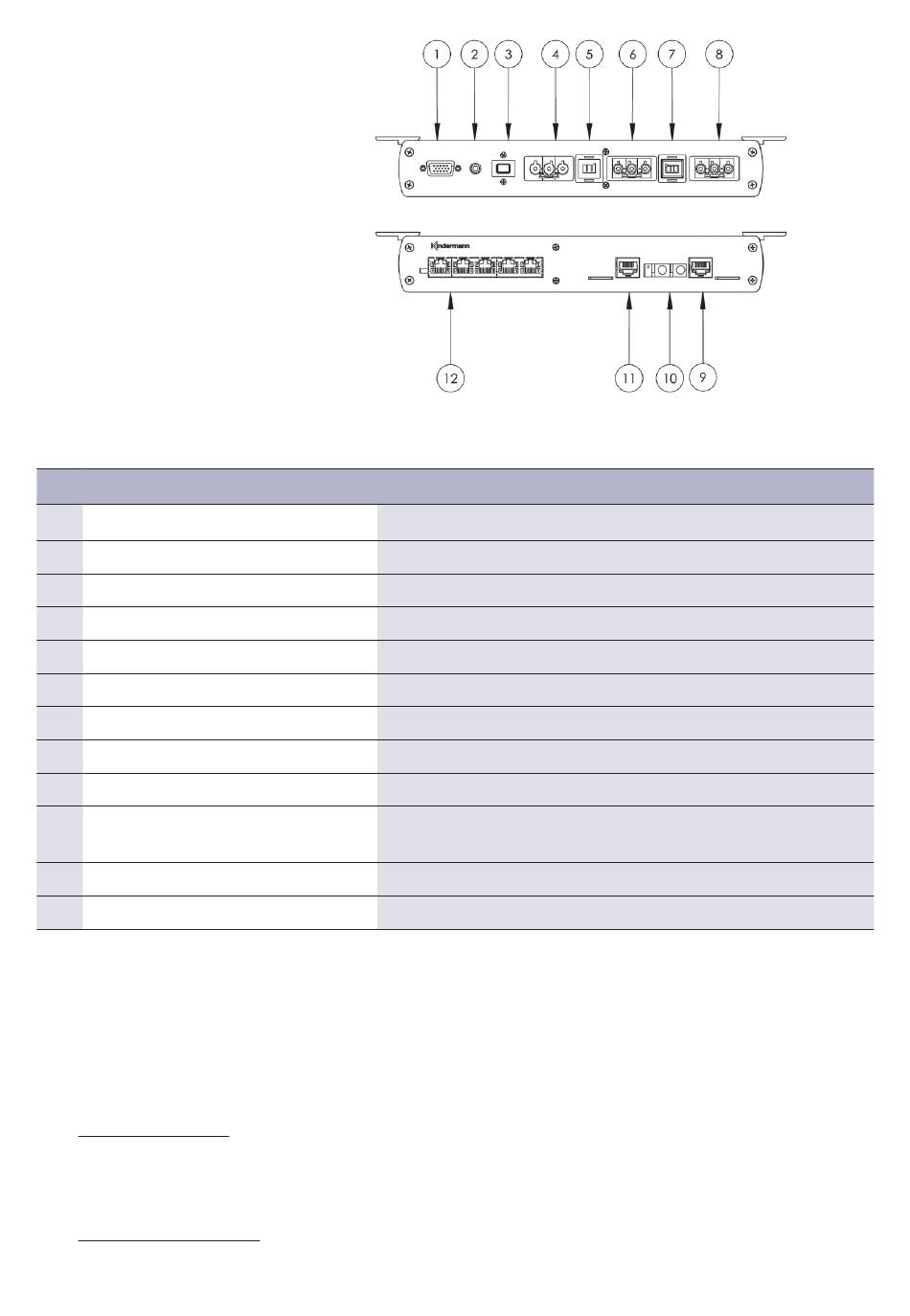

Abbildung 2: Vorder- und Rückansicht
Tabelle 1: Quickselect S Legende
#

Bezeichnung

1 HD15-Buchse
2 3,5 mm Klinke-Buchse
3 RJ 11 Buchse (4-fach)
4 230 V Eingang
5
6 230 V Ausgang
7
8 230 V Ausgang
9 RJ45 Buchse (8-fach)
10 2 x BCD-Drehschalter
mit Terminierungsschalter
11 RJ45 Buchse (8-fach)
12 5 x RJ45 Buchse (8-fach)
3. c Anschließen und Steuern des Quickselect S
Sie können bis zu 16 Quickselect S (aber mind. eines) in Verbindung mit einem Quickselect R verwenden,
und damit eine UXGA/Audio-Quelle per Twisted Pair übertragen.
Bitte gehen Sie folgendermaßen vor, um das Quickselect-System anzuschließen:
1. Netzverbindungen: Verbinden Sie einen beliebigen Anschluss des 5-fach Switch über ein Cat-Kabel
mit einem beliebigen Anschluss des 5-fach Switch des daraufv folgenden Quickselects.
Das erste Quickselect wird mit Ihrem bestehenden Netzwerk verbunden. Für diese Verbindung
können Sie normale Cat-Kabel verwenden. An die noch unbelegten Ports der Quickselect Switch
können Sie nun Ihre Tischanschlussfelder oder Endgeräte anschließen.
2. Versorgungsspannung: Das erste Quickselect wird über einen Bodentank/Wandanschluss versorgt,
alle anderen an jeweils vorherigem Quickselect angeschlossen.
6

Funktion

Anschluss für Ihre Videoquelle
Anschluss für Ihre analoge Stereo-Audioquelle
Anschluss für externen Taster mit Rückmelde-LED
Eingang vom vorherigen Quickselect S/Schuko-Steckdose
RS 485 Steuerbus Eingangsbuchse
Ausgang zum nächsten Quickselect S
RS 485 Steuerbus Ausgangsbuchse
Ausgang zum Cableport / Tischanschlussfeld
Daten-Ausgang zum nächsten Quickselect S
Adressierung des Quickselect S innerhalb des Systems
und Schalter für die RS485-Terminierung
Daten-Eingang vom vorherigen Quickselect S
10/100 base-T Netzwerkswitch mit Link und Com.-LED
