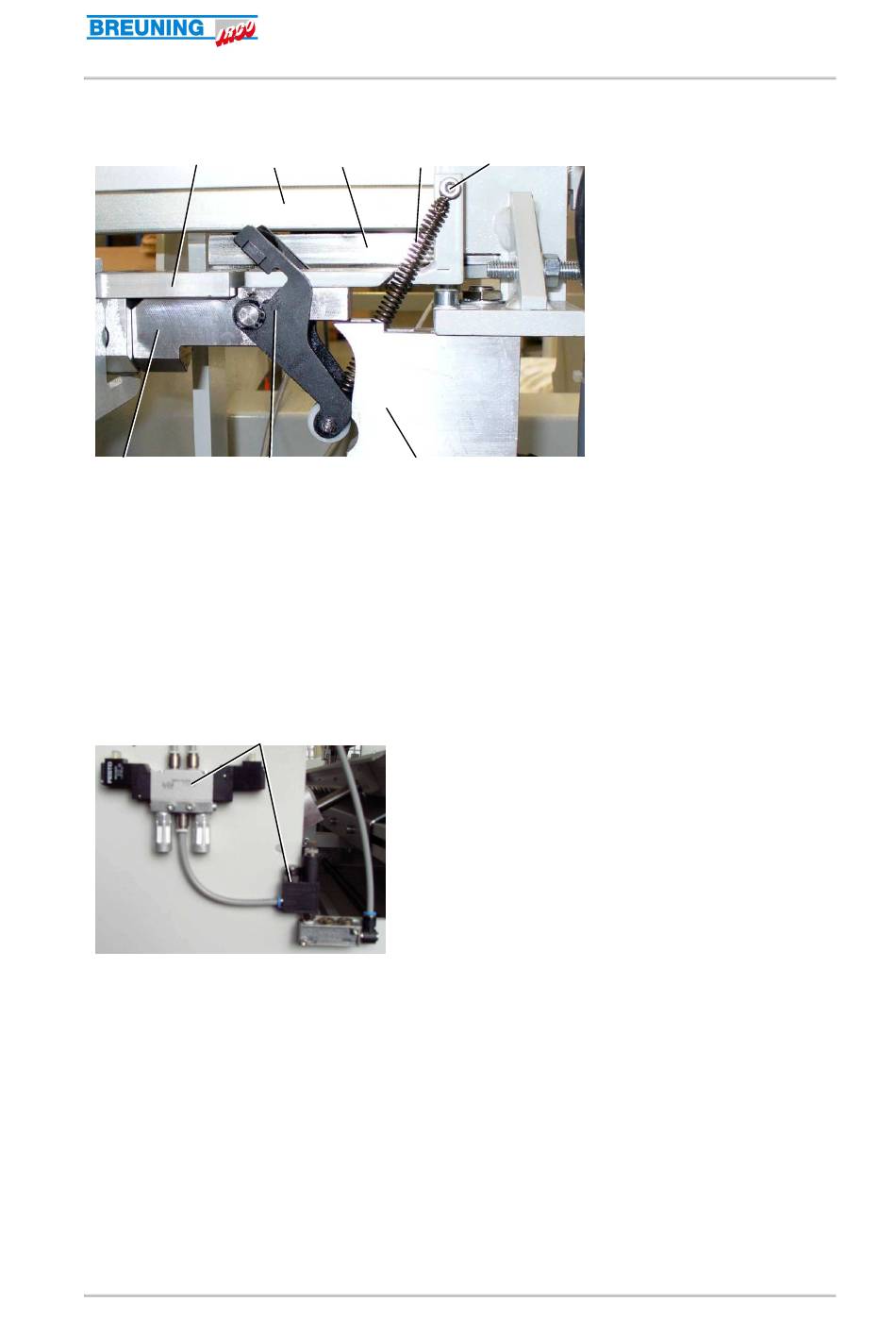

4.9 Entriegelung
4
1
1 Kurzschieber Druckstück
2 Verriegelung Schubstange
3 Anschlag Rolle/Entriegelung
4 Schubstangen Hinterteil
In der hinteren Endlage wird der Schieber entriegelt.
4.10 Pneumatik (optional)
1 Druckventil
Bei Sonderausführungen werden verschiedenen Bauteile über Pneumatikzylinder mit
einem Betriebsdruck von min. 6 bar betrieben. Um Verschmutzungen und Korrosion zu
vermeiden, sollte die Druckluft gereinigt und wasserfrei sein. Als Zuleitungen dienen
Luftschläuche min. Ø 6 mm mit Schnellkupplung.
Druckdatum: 02.04.2013
5
6
7
2
3
5 Linearführung
6 Führungs-Wagen
7 Zugfeder
8 Federhaltebolzen
1
Seite 18
Originalbetriebsanleitung
Kurzstangen-Ladeautomat
8
ILS-RBK 100
Stand: Januar 2010
