Originalbetriebsanleitung
Kurzstangen-Ladeautomat
ILS-RBK 100

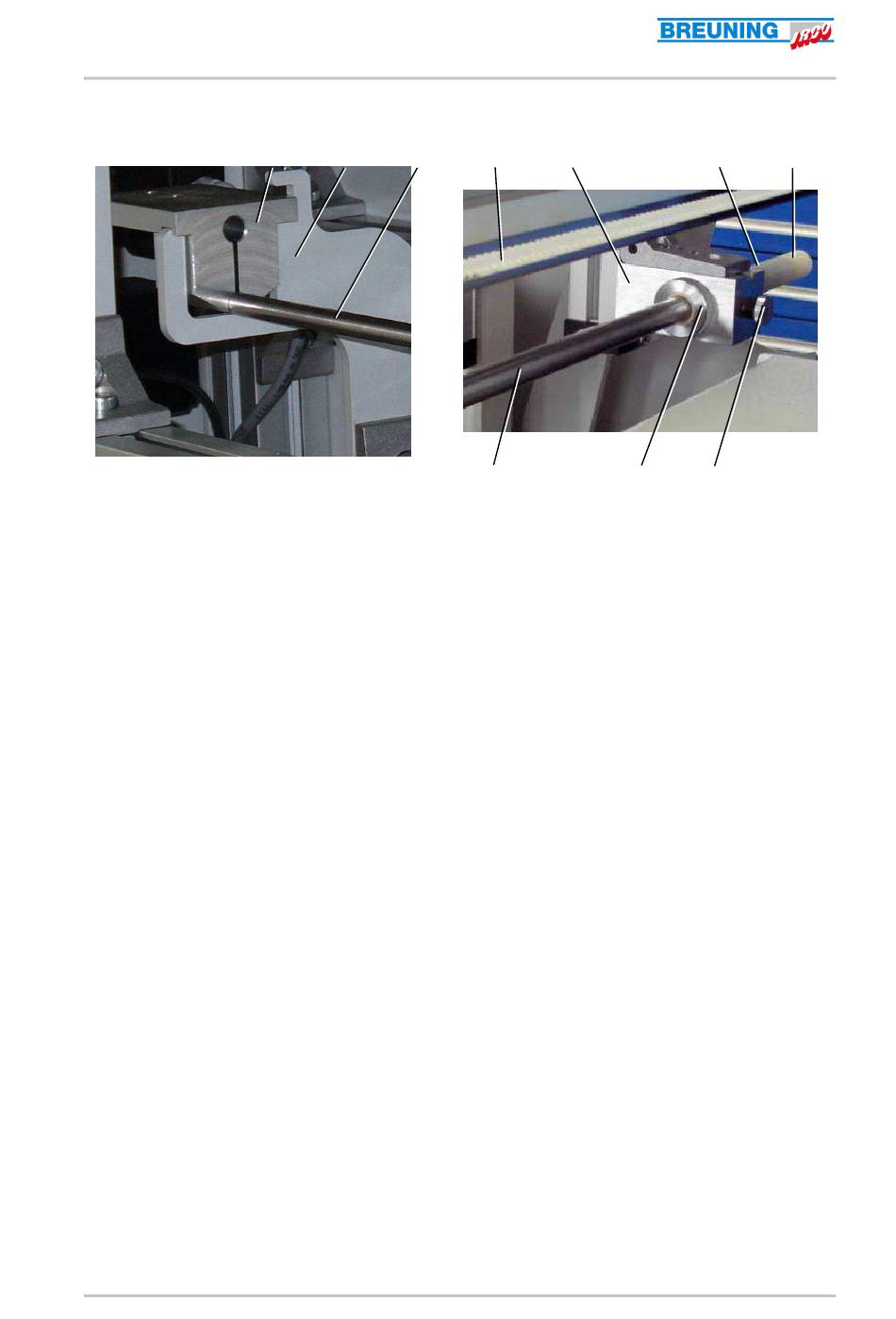

4.8 Schubstange
1 Schubstangen Hinterteil
2 Schubstangen Halterung hinten
3 Schubstange Ø 10, 20 oder 28
4 Zahnriemen
5 Schubstangen Halterung vorne
Nachdem der Kurzschieber die Werkstoffstange vorgeschoben hat fährt dieser wieder
zurück in seine Endlage. Dabei wird die Verriegelung geöffnet. Beim Absenken des
Prismas wird die Schubstange in den Kurzschieber eingehängt und beim Vorfahren des
Kurzschiebers verriegelt. Für eine axiale Führung wird die Schubstange vorn in einer
Halterung mit Lagerbuchse geführt.
Die Schubstange schiebt die Werkstoffstangen um einen definierten Weg vor. Die
Stangenanfangsposition und der Vorschub sind in den Parametern festgelegt.
Das Lademagazin verfügt über ein Doppel-Schiebersystem mit Kurzschieber und
Schubstange. Daraus resultiert eine extrem kurze Bauweise des Lademagazins.
Stand: Januar 2010
1
2
3
6 Querstift für Schubstange Ø 10, 20 oder 28
7 Druckstück
8 Lagerhülse mit Gleitlager
9 Arretierbolzen/Federstift mit Griff
Seite 17
4
5
3
8
6
7
9
