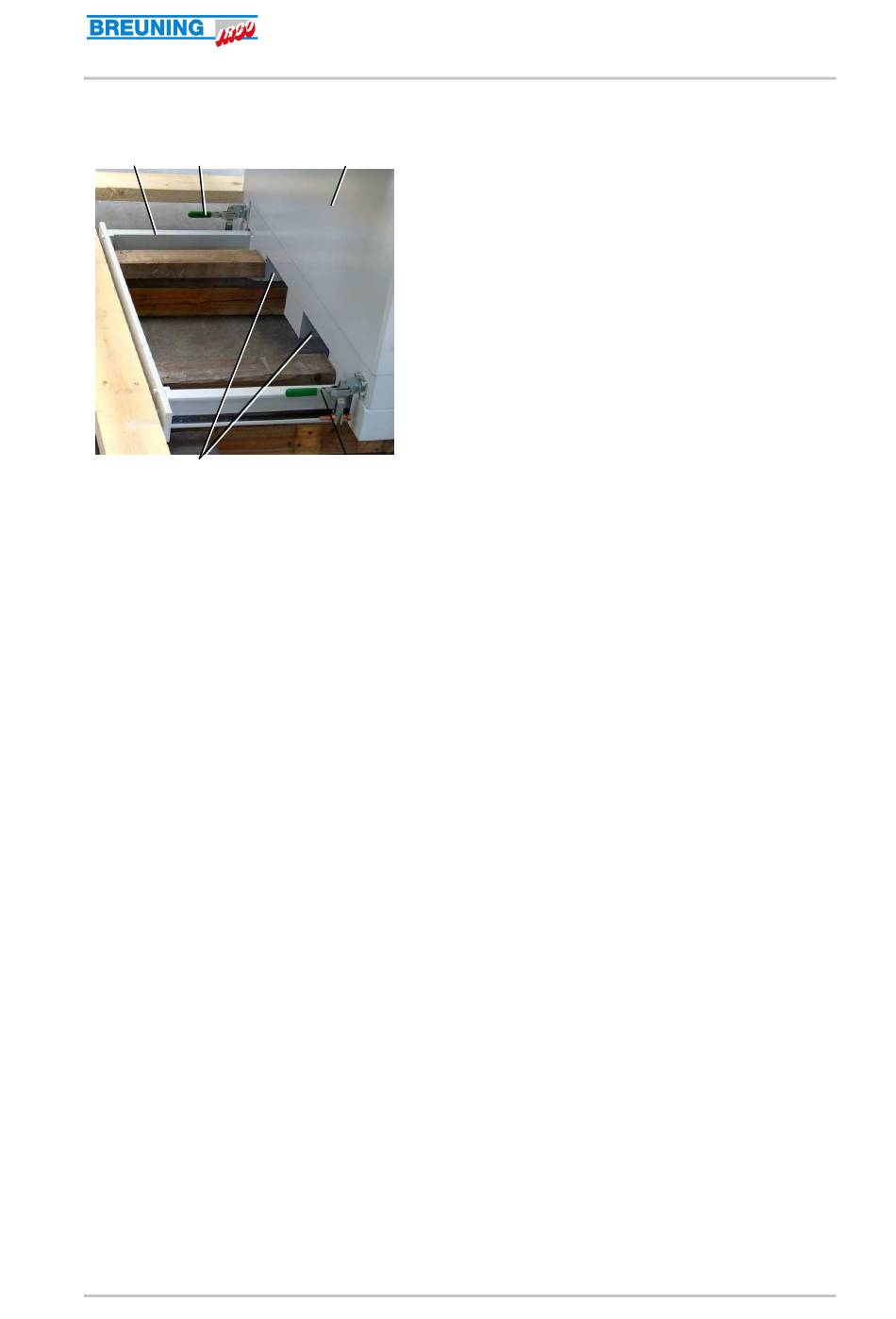

4.1 Grundgestell
1
2
4
1 Ausschwenkwagen
2 Feststellhebel
Das Grundgestell besteht aus einer Profil- und Stahlblechkonstruktion. Es ist auf die
jeweilige Spindelhöhe der CNC-Maschine abgestimmt und lässt eine Höhenverstellung
um ca. 245 mm zu. Über die Gewindestangen erfolgt die exakte höhenmäßige Anpassung
an die Drehmaschine.
Durch Entriegeln der Feststellhebel ist das Lademagazin auf dem Grundgestell um
300 mm zur Beladeseite hin ausschwenkbar.
Mit einer Axialverschiebung (in Längsrichtung) ist das Lademagazin in Sonderaus-
führungen optional ausgestattet.
Die Bodenplatten des Grundgestells werden nach dem Ausrichten im Hallenboden
verankert.
Druckdatum: 02.04.2013
3
3
3 Grundgestell
4 Gabelschuhe
Seite 12
Originalbetriebsanleitung
Kurzstangen-Ladeautomat
ILS-RBK 100
Stand: Januar 2010
