Stecker- und Anschlussbelegungen
Einführung
DMX-Anschlüsse
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐
volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light" ist Vorsicht angesagt:
Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein
zerstörter DMX-Controller, ein Kurzschluss oder „nur" eine nicht funktionierende Lightshow
sein!

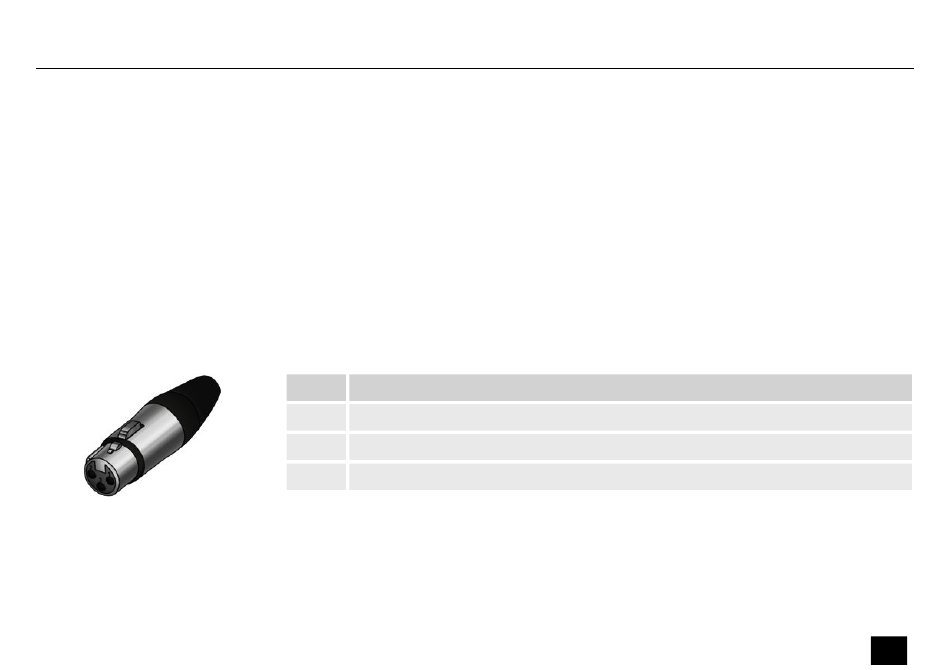

Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als
DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer
dazu passenden Kupplung.
Pin
Belegung
1
Masse (Abschirmung)
2
Signal invertiert (DMX–, „Cold")
3
Signal (DMX+, „Hot")
Stecker- und Anschlussbelegungen
UP-2 - 1 Channel Dimmer 10 A
Dimmerpack
19
