Inhaltszusammenfassung für thomann Botex Uni-Dim 1
- Seite 1 Uni-Dim 1 Professional Dimmer digitaler switcher und dimmer...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 16.06.2020, ID: 423721 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Installation und Inbetriebnahme....................15 Anschlüsse und Bedienelemente....................16 Bedienung..............................19 Technische Daten............................ 22 Stecker- und Anschlussbelegungen....................24 Reinigung..............................25 Umweltschutz............................ - Seite 4 Uni-Dim 1 Professional Dimmer digitaler switcher und dimmer...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Uni-Dim 1 Professional Dimmer digitaler switcher und dimmer... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät wurde ausschließlich für den professionellen Einsatz konzipiert und dient zur Gebrauch Regelung der Helligkeit angeschlossener Scheinwerfer. Verwenden Sie das Gerät ausschließ‐ lich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Ver‐ wendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 13 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale 1 Dimmerkanal, 10 A max. Ausgang: 1 × Schutzkontaktsteckdose Digitales Steuerungssystem Ansteuerung über DMX 512 oder über manuelles Dimmen am Gerät Einstellbares Limit Preheat-Funktion Profilschiene auf Ober- und Unterseite für Gewindeschrauben (M10) Uni-Dim 1 Professional Dimmer digitaler switcher und dimmer... -
Seite 15: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 16: Anschlüsse Und Bedienelemente

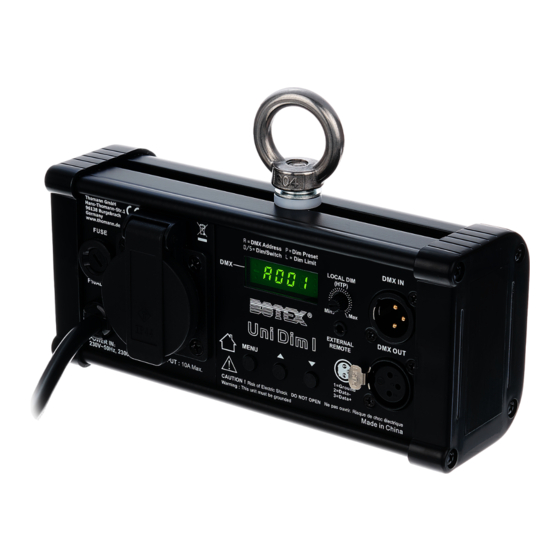

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Uni-Dim 1 Professional Dimmer digitaler switcher und dimmer... - Seite 17 Anschlüsse und Bedienelemente 1 Display 2 [DMX IN] DMX-Eingang 3 [DMX OUT] DMX-Ausgang 4 [LOCAL DIM (HTP)] Dieser Regler stellt die Helligkeit des angeschlossenen Scheinwerfers ein. Er arbeitet nach dem HTP-Prinzip (Highest Takes Precedence), der höchste ausgegebene Wert hat dabei Priorität. 5 [EXTERNAL REMOTE] Mini-Klinkenanschluss für den externen Fader.
- Seite 18 Anschlüsse und Bedienelemente Taste zum Vorwärtsblättern in der Menüsteuerung und zum Erhöhen des angezeigten Werts. Taste zum Rückwärtsblättern in der Menüsteuerung und zum Verringern des angezeigten Werts. 8 [OUTPUT] Steckdose als Dimmer-Ausgang zum Anschluss des zu steuernden Scheinwerfers, belastbar bis 10 A. 9 [POWER IN] Netzkabel 10 [FUSE]...
-
Seite 19: Bedienung
Bedienung Bedienung Gerät starten Verbinden Sie das Gerät mit dem Stromnetz. Das Gerät startet mit den zuletzt vorgenom‐ menen Einstellungen. Das Display zeigt die zuletzt eingestellte DMX-Adresse. Wenn die Stromzufuhr nicht stabil ist, zeigt das Display „AC-0“ . Warten Sie in diesem Fall, bis die Anzeige erlischt. - Seite 20 Bedienung Switch-Pack-Modus Stellen Sie zunächst die gewünschte DMX-Adresse ein. Drücken Sie [MENU], um in das nächste Menü zu wechseln. Drücken Sie eine der Pfeiltasten so oft, bis das Display „S---“ anzeigt. Drücken Sie [MENU], um in den Switch-Pack-Modus zu wechseln. Hier gibt es zwei Zustände: Switch On: Der Ausgang ist eingeschaltet, ein angeschlossener Scheinwerfer leuchtet unabhängig vom DMX-Signal in voller Helligkeit.
- Seite 21 Bedienung Dimmer-Pack-Modus Stellen Sie zunächst die gewünschte DMX-Adresse ein. Drücken Sie [MENU], um in das nächste Menü zu wechseln. Drücken Sie eine der Pfeiltasten so oft, bis das Display „d---“ anzeigt. Drücken Sie [MENU], um in den Dimmer-Limit-Modus zu wechseln. Benutzen Sie die Pfeil‐ tasten, um einen Wert zwischen 10 und 100 einzustellen (Anzeige „L010“...
-
Seite 22: Technische Daten
Technische Daten Technische Daten Regelungsprinzip Phasenanschnitt Eingangsanschlüsse Signaleingang DMX 512 über 3-poligen XLR-Einbaustecker Ausgangsanschlüsse Spannungsversorgung 1 × Schutzkontakt-Einbausteckdose, 230 V Signalausgang DMX 512 über 3-polige XLR-Einbaubuchse Kanalabsicherung 5 mm × 20 mm, 10 A, 250 V, flink Leistungsaufnahme 2300 W Versorgungsspannung 230 V 50 Hz... - Seite 23 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Uni-Dim 1 Professional Dimmer digitaler switcher und dimmer...
-
Seite 24: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 25: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 26: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
