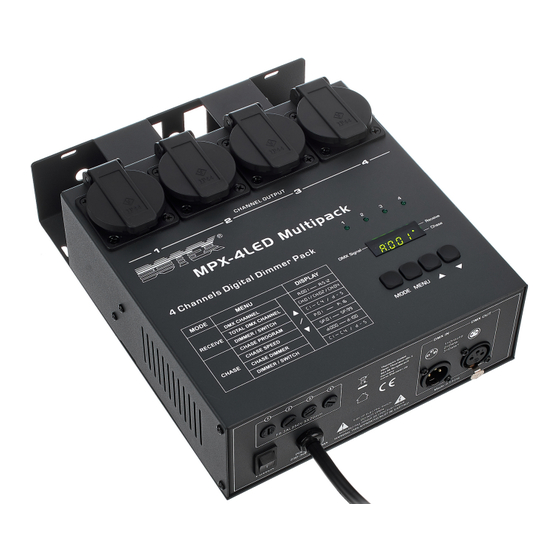

- Seite 1 MPX-4LED Multipack Digitaler Switcher und Dimmer...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 18.01.2024, ID: 466564 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation und Inbetriebnahme....................11 Anschlüsse und Bedienelemente....................12 Bedienung..............................16 Technische Daten............................ 21 Stecker- und Anschlussbelegungen....................22 Reinigung..............................23 Umweltschutz............................24 MPX-4LED Multipack Digitaler Switcher und Dimmer...
- Seite 4 MPX-4LED Multipack Digitaler Switcher und Dimmer...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
- Seite 7 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät wurde ausschließlich für den professionellen Einsatz konzipiert und dient zur Gebrauch Regelung der Helligkeit angeschlossener Scheinwerfer. Verwenden Sie das Gerät ausschließ‐ lich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Ver‐ wendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
- Seite 8 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 9 Sicherheitshinweise HINWEIS! Beschädigung des Geräts durch hohe Spannungen! Das Gerät kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Über‐ spannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen. Stellen Sie sicher, dass die Spannungsangabe auf dem Gerät mit dem örtlichen Stromversorgungsnetz übereinstimmt, bevor Sie das Gerät einstecken.
- Seite 10 Leistungsmerkmale Leistungsmerkmale 4 Dimmerkanäle, 5 A pro Kanal, 16 A max. 17 voreingestellte Programme Steuerung der Chase-Geschwindigkeit Speicher für Stromausfall Schaltet im Switch-Modus auch geringe Lasten wie Netzteile und LED-Scheinwerfer Ansteuerung über DMX sowie über Tasten und Display am Gerät MPX-4LED Multipack Digitaler Switcher und Dimmer...
- Seite 11 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 12 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Frontseite ö MPX-4LED Multipack Digitaler Switcher und Dimmer...
- Seite 13 Anschlüsse und Bedienelemente 1 [CHANNEL OUTPUT] | 4 × Steckdose als Dimmer-Ausgang zum Anschluss des zu steuernden Scheinwerfers, belastbar mit 5 A pro Kanal, gesamt bis max. 16 A. 2 [1]…[4] | Kanal-Indikatorleuchte: zeigt in allen Betriebsarten, welche Kanäle gerade vom laufenden Programm benutzt werden (LEDs leuchten).
- Seite 14 Anschlüsse und Bedienelemente Anschlüsse & FUSE FUSE FUSE FUSE ä MPX-4LED Multipack Digitaler Switcher und Dimmer...
- Seite 15 Anschlüsse und Bedienelemente 5 [FUSE] | Sicherungshalter 6 [DMX OUT] | DMX-Ausgang 7 [DMX IN] | DMX-Eingang 8 [POWER INPUT] | Netzkabel 9 [POWER] | Hauptschalter. Schaltet das Gerät ein und aus. MPX-4LED Multipack Digitaler Switcher und Dimmer...
- Seite 16 Bedienung Bedienung Gerät starten Verbinden Sie das Gerät mit dem Stromnetz. ð Das Gerät startet mit den zuletzt vorgenommenen Einstellungen. Das Display zeigt die zuletzt eingestellte DMX-Adresse. Betriebsart auswählen Mit [MODE] wählen Sie die gewünschte Betriebsart. Hier haben Sie die Auswahl zwischen den Modi: Chase: Der Chase-Modus wird verwendet, wenn das Gerät ohne DMX-Controller eingesetzt wird.
- Seite 17 Bedienung Wählen Sie mit oder einen Wert zwischen 1 und 16 (Anzeige „P:01“ … „P:16“ ), um das Lauflichtprogramm auszuwählen, das Sie aktivieren möchten. 16 Programme sowie der sequenzielle Durchlauf der 16 Programme stehen zur Auswahl. Die Einstellung wird sofort übernommen. Programmgeschwindigkeit ein‐...
- Seite 18 Bedienung DMX-Adresse einstellen Drücken Sie [MODE], um die Betriebsart „Receive“ zu aktivieren. ð Die [Receive]-Indikatorleuchte leuchtet. Drücken Sie [MENU] so oft, bis das Display „A:XXX“ anzeigt. Wählen Sie mit oder einen Wert zwischen 1 und 512 (Anzeige „A:001“ … „A:512“ ) als Startadresse für Kanal 1.
- Seite 19 Bedienung Wählen Sie mit oder den gewünschten DMX-Kanal-Modus. Die Einstellung wird sofort übernommen. Displayanzeige Funktion CH:01 1-Kanal-DMX-Modus Alle vier Kanäle des Geräts werden über einen DMX- Kanal gesteuert. CH:02 2-Kanal-DMX-Modus Jeweils zwei Kanäle des Geräts werden über je einen DMX-Kanal gesteuert. CH:04 4-Kanal-DMX-Modus Jeder Kanal des Geräts wird über einen eigenen DMX-...
- Seite 20 Bedienung Drücken Sie [MODE], um die Betriebsart „Chase“ oder die Betriebsart „Receive“ zu akti‐ vieren. ð Die [Chase]-Indikatorleuchte leuchtet, wenn die Betriebsart „Chase“ aktiviert ist. Die [Receive]-Indikatorleuchte leuchtet, wenn die Betriebsart „Receive“ aktiviert ist. Drücken Sie [MENU], um den Ausgabekanal des Geräts zu wählen (Anzeige „C1-d“ … „C4- d“...
- Seite 21 Technische Daten Technische Daten Regelungsprinzip Phasenanschnitt Eingangsanschlüsse Signaleingang DMX 512 über 3-poligen XLR-Einbaustecker Ausgangsanschlüsse Spannungsversorgung 4 × Schutzkontakt-Einbausteckdosen, 230 V Signalausgang DMX 512 über 3-polige XLR-Einbaubuchse Ausgangsstrom max. 5 A / Kanal, 16 A (gesamt) Kanalabsicherung Feinsicherung pro Kanal 5 mm × 20 mm, 6,3 A, 250 V, flink Leistungsaufnahme 3680 W Versorgungsspannung...
- Seite 22 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 23 Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...
- Seite 24 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 25 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
- Seite 26 Notizen MPX-4LED Multipack Digitaler Switcher und Dimmer...
