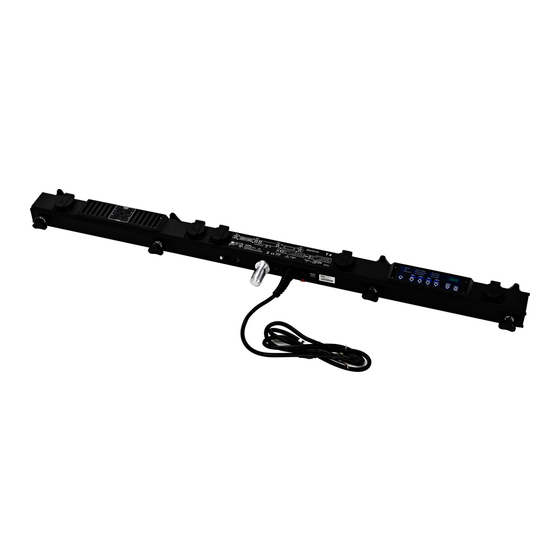

thomann Botex T-4 BAR Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. thomann Anleitungen
  4. Dimmer
  5. Botex T-4 BAR
  6. Bedienungsanleitung

thomann Botex T-4 BAR Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
T-4 BAR
dimmerpack

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann Botex T-4 BAR

Inhaltszusammenfassung für thomann Botex T-4 BAR

  • Seite 1 T-4 BAR dimmerpack...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 08.03.2018, ID: 136030...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................8 1.3 Symbole und Signalwörter......................9 Sicherheitshinweise..........................12 Leistungsmerkmale..........................17 Installation..............................18 Inbetriebnahme............................20 Anschlüsse und Bedienelemente....................24 Bedienung..............................29 7.1 Bedienung im Modus „Master”....................30 7.2 Bedienung im Modus „DMX”....................... 33 Technische Daten............................
  • Seite 4 Inhaltsverzeichnis Umweltschutz............................38 T-4 BAR dimmerpack...
  • Seite 5 T-4 BAR dimmerpack...

  • Seite 6: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden.

  • Seite 7: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 8: Darstellungsmittel

    Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert.

  • Seite 9: Symbole Und Signalwörter

    Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden.
  • Seite 10 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 11 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. T-4 BAR dimmerpack...

  • Seite 12: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät wurde ausschließlich für den professionellen Einsatz konzipiert und dient zur Gebrauch Regelung der Helligkeit angeschlossener Scheinwerfer. Verwenden Sie das Gerät ausschließ- lich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Ver- wendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
  • Seite 13 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 14 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
  • Seite 15 Sicherheitshinweise GEFAHR! Gefährliche elektrische Spannung An den Kabelenden und Schraubklemmen liegt möglicherweise lebensgefähr- liche elektrische Spannung an. Der Anschluss von Schraubklemmleisten sowie sämtliche Wartungs- und Repara- turarbeiten an der elektrischen Installation des Geräts dürfen ausschließlich von qualifiziertem Elektrofachpersonal und in spannungsfreiem Zustand durchge- führt werden.

  • Seite 16: Stromversorgung

    Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.

  • Seite 17: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Vier Dimmerkanäle Ausgang: 4 × dimmbare Schutzkontaktsteckdosen, 1 × Schutzkontaktsteckdose mit kon- stanter Spannung Digitales Steuerungssystem Ansteuerung über DMX 512 Vorheizregelung zur Schonung der Leuchtmittel 16 vorprogrammierte Lauflichtprogramme Musiksteuerung Vielfältige Montagemöglichkeiten für Scheinwerfer TV-Zapfen (28-mm-Adapter) zur Befestigung an einem Stativ. T-4 BAR dimmerpack...

  • Seite 18: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 19 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.

  • Seite 20: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. T-4 BAR dimmerpack...
  • Seite 21 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
  • Seite 22 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn- chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
  • Seite 23 Inbetriebnahme Montieren Sie einen normgerechten Schutzkontaktstecker (beispielsweise Artnr. 199576) fach- gerecht und unter Beachtung der Sicherheitsregeln an das Netzkabel. Schließen Sie zunächst die Verbraucher an die Schutzkontaktsteckdosen des Geräts an. Stellen Sie die DMX-Verbindung mit dem Controller her. Schließen Sie zuletzt das Gerät an die Strom- versorgung an.

  • Seite 24: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite T-4 BAR dimmerpack...
  • Seite 25 Anschlüsse und Bedienelemente 1 [CH.1]…[CH.4] Schutzkontaktsteckdosen für die Kanäle 1…4. 2 Sterngriffschrauben (M8) für die Befestigung von Scheinwerfern. 3 [FUSE 1]…[FUSE 4] Einzelsicherungen für die Kanäle 1…4. 4 [CONSTANT POWER] Schutzkontaktsteckdose mit konstanter Ausgangsspannung. 5 Bedienpanel mit Display, Kontroll-LEDs und Funktionstasten. 6 [REMOTE]: 6,35-mm-Klinkenbuchse.
  • Seite 26 Anschlüsse und Bedienelemente Bedienpanel T-4 BAR dimmerpack...
  • Seite 27 Anschlüsse und Bedienelemente 10 Kontroll-LEDs: [MASTER]: Zeigt an, dass das Gerät im Modus „Master” arbeitet. Es steuert die angeschlossenen Geräte als „Slaves”. [DMX]: Zeigt an, dass Gerät im Modus „DMX” arbeitet. [DMX SIGNAL]: Blinkt, wenn ein Signal am DMX-Eingang anliegt. [MANUAL DIMMER]: Zeigt an, dass Gerät im Modus „Master“, Funktion „Manual Dimmer“...
  • Seite 28 Anschlüsse und Bedienelemente 14 [CH.4] / [PRESET] Wählt Kanal 4 aus. 15 [CH.3] / [MODE] Wählt Kanal 3 aus. 16 [CH.2] / [D/S] Wählt Kanal 2 aus. 17 [CH.1] / Wählt Kanal 1 aus. 18 [F] Funktionstaste zur Auswahl eines Menüpunkts. T-4 BAR dimmerpack...

  • Seite 29: Bedienung

    Bedienung Bedienung Modus auswählen Drücken Sie gleichzeitig [F] und [SIGNAL SELECT] so oft, bis das Display die gewünschte Betriebsart anzeigt: „OUT“ : Das Gerät arbeitet im Modus „Master”. Die Helligkeit der angeschlossenen Schein- werfer wird am Gerät eingestellt oder von einem automatischen Show-Programm gesteuert.

  • Seite 30: Bedienung Im Modus „Master

    Bedienung 7.1 Bedienung im Modus „Master” Funktion auswählen Drücken Sie gleichzeitig [F] und [MODE] so oft, bis die Kontroll-LED der gewünschten Funktion aufleuchtet: „MANUAL DIMMER“ : Die Helligkeit der angeschlossenen Scheinwerfer wird am Gerät ein- gestellt, separat für die vier Kanäle. „MANUAL PROGRAM“...
  • Seite 31 Bedienung Helligkeit einstellen (Modus „Master“, Funktion „Manual Dimmer“) Drücken Sie eine der Kanalauswahltasten [CH.1] … [CH.4]. ð Die zugehörige LED blinkt. Stellen Sie die Helligkeit des ausgewählten Kanals mit [UP] / bzw. [DOWN] / in einem Bereich von 0 % (Anzeige „d00“ ) … 100 % (Anzeige „dFF“ ) ein. Reihenfolge der Kanäle vertau- Drücken Sie gleichzeitig [F] und so oft, bis das Display die gewünschte Reihenfolge anzeigt:...
  • Seite 32 Bedienung Voreinstellungen auswählen Drücken Sie gleichzeitig [F] und [PRESET]. Das Display zeigt, welche Voreinstellung geän- dert werden kann: „Fxx“ : Reaktionszeit (fade time) bei Änderungen im Bereich 0 s … 10 s „dxx“ : Maximaler Helligkeitswert im Bereich 0 % … 100 % „Exx“...

  • Seite 33: Bedienung Im Modus „Dmx

    Bedienung 7.2 Bedienung im Modus „DMX” DMX-Adresse einstellen Drücken Sie eine der Kanalauswahltasten [CH.1] … [CH.4]. ð Die zugehörige LED blinkt. Stellen Sie die DMX-Adresse des ausgewählten Kanals mit [UP] / bzw. [DOWN] / einem Bereich von 1 … 512 ein. Drücken Sie die Kanalauswahltaste nochmals.
  • Seite 34 Bedienung Zwischen Dimmer und Switch Drücken Sie gleichzeitig [F] und [D/S] so oft, bis das Display die gewünschte Funktion anzeigt: Pack auswählen „NOR“ : Das Gerät dient als Dimmer (0 % … 100 %) „CRO“ : Das Gerät dient als Switch Pack, die angeschlossenen Scheinwerfer sind entweder aus- oder eingeschaltet Voreinstellungen auswählen Drücken Sie gleichzeitig [F] und [PRESET].

  • Seite 35: Funktion

    Bedienung Belegung der DMX-Kanäle Kanal Wert Funktion 0 … 255 Helligkeit Ausgang CH.1 (0 % bis 100 %) 0 … 255 Helligkeit Ausgang CH.2 (0 % bis 100 %) 0 … 255 Helligkeit Ausgang CH.3 (0 % bis 100 %) 0 …...

  • Seite 36: Technische Daten

    Technische Daten Technische Daten Versorgungsspannung 230 V 50 Hz Sicherung (pro Dimmerkanal) 5 mm × 20 mm, 6,3 A, flink Signaleingang DMX 512 über 3-polige XLR-Buchse Ausgänge 4 Dimmerkanäle (230 V, je 1,5 A), 1 Ausgang mit konstanter Span‐ nung Abmessungen (B ×...

  • Seite 37: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 38: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden.
  • Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
