EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®
7 Anschluss von Mantelrohren
Hinweis:
Im Bereich der Abdichtung sind keine Beschädigungen am Muffen- oder Mantelrohr erlaubt.
Die Mantelrohre sind rechtwinklig abzulängen.

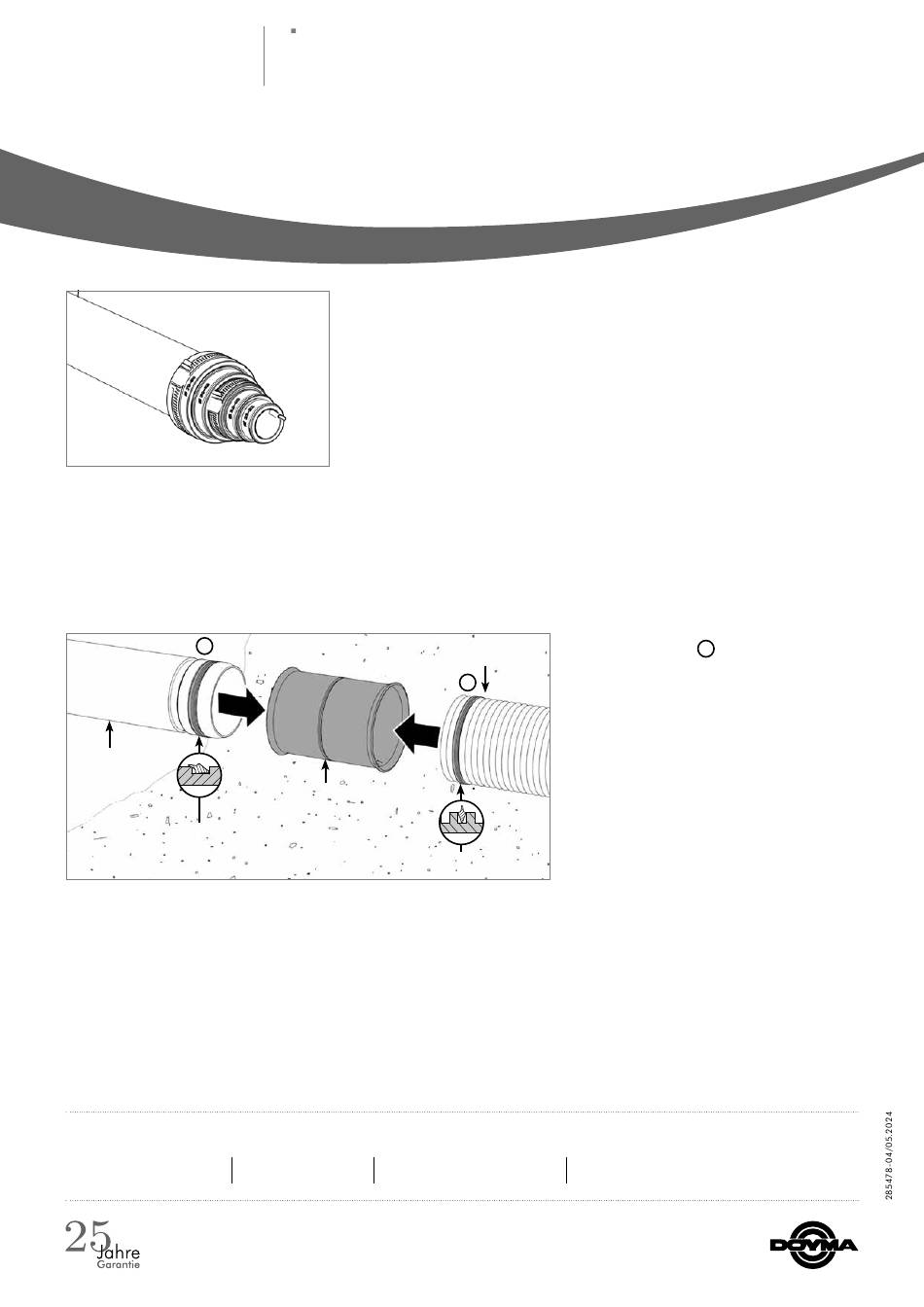

Anschluss von flexiblem Mantelrohr (2775) DN 75
A
Hülsrohr
Nut mit liegender
Profildichtung
8 Zugelassenes zweikomponentiges Expansionsharz
Neben dem oben aufgeführtem und beschriebenen Expansionsharz Tangit M3000 kann folgendes weiteres Expansionsharz
verwendet werden:
- Büttig Expansionsharz-System 308 auf PUR-Schaum Basis. Kartuschengröße 150 ml
Der Einbau hat analog zu erfolgen. Bitte beachten Sie die Hinweise des Herstellers des Expansionsharzes!
DOYMA-Produkte werden laufend weiterentwickelt. Technische Änderungen erfolgen ohne vorherige Mitteilung.
25 Jahre Garantie auf alle DOYMA-Produkte. Weitere Infos unter www.doyma.de
DOYMA GmbH & Co
DICHTUNGSSYSTEME
BRANDSCHUTZSYSTEME
Quadro-Secura
Quick/X
®
für Wasser, Energie, Telekommunikation, X-LWL oder optionale Medienleitungen
Bitte beachten:
Die Montage des Leitungseinzugs wird in einer separaten Einbauanleitung
(345177 - EBA Quadro-Secura Mantelrohrenstopfen DN75) beschrieben.
Mantelrohr (2775)
Doppelsteckmuffe
(2707)
Wellental mit stehender Profildichtung
Industriestr. 43-57
Fon: 0 42 07/91 66 - 300
28876 Oyten
Fax: 0 42 07/91 66 - 199
Die Profildichtungen
Wellental des Mantelrohres und in die Nut des
A
Hülsrohres liegend platzieren. Danach beide
Profildichtungen fetten (Gleitmittel DOYMA
2780 verwenden) und das Mantelrohr (2775)
in die Doppelsteckmuffe bis zum Anschlag
einschieben. Danach die Doppelsteckmuffe
zusammen mit dem Mantelrohr auf das Hüls-
rohr schieben.
www.doyma.de
info@doyma.de
A
stehend in das 2.
