EINBAUHINWEISE

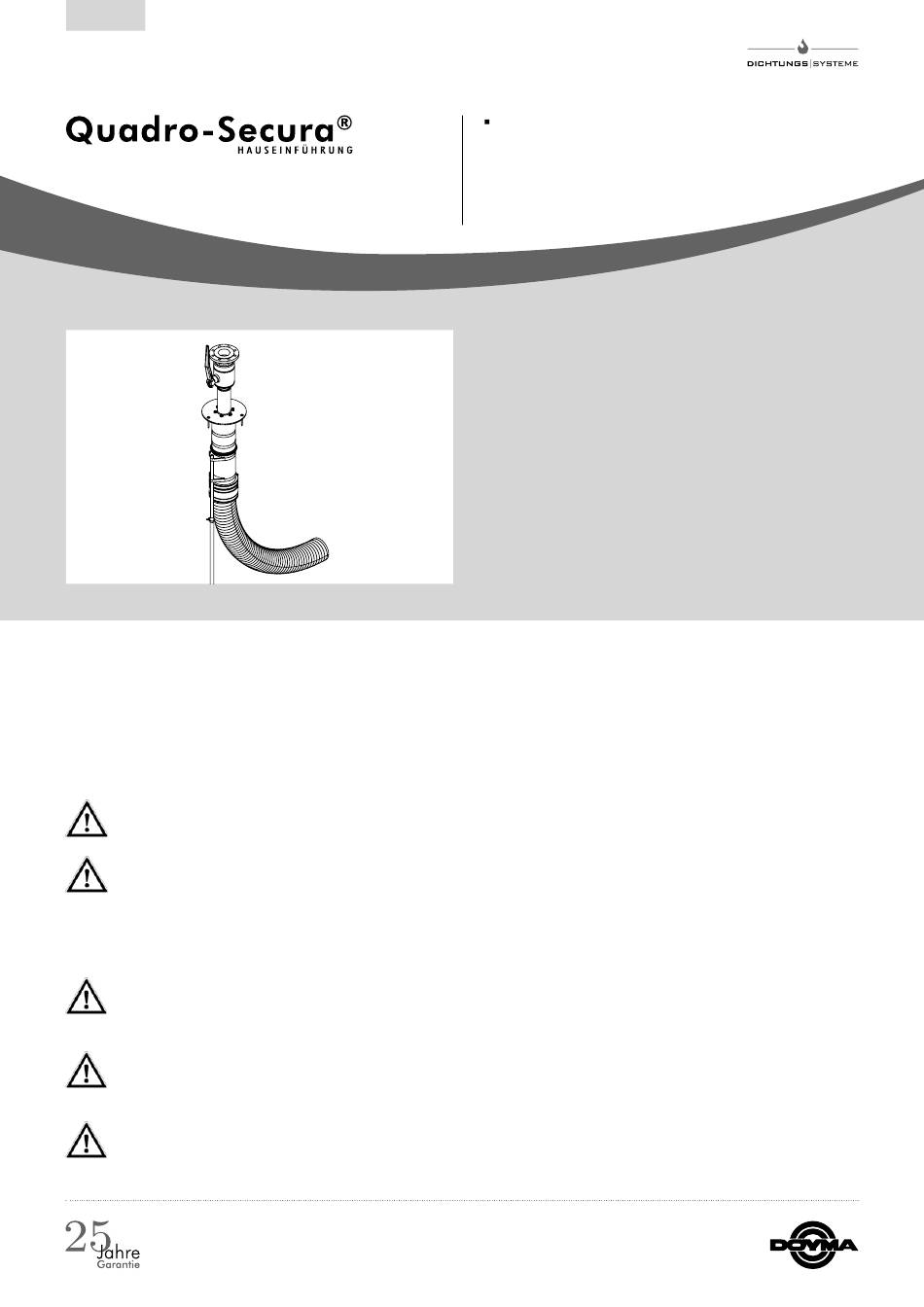

Quadro-Secura
ADS 150-FUBO
®
Allgemeines und Verwendungszweck
Einsparten-Hauseinführung als runde Ausführung. Einsatz in noch zu erstellenden Bauwerken aus WU-Beton. Ausgelegt für größere
Leitungsdimensionen (u.a. Wasser oder Strom).
Allgemeine Hinweise
Die hier aufgeführten Normen und Richtlinien sind ausschließlich in Deutschland gültig.
Bei allen anderen Ländern sind die nationalen Normen und Richtlinien in gültiger Fassung anzuwenden.
Zur Einhaltung des Wandabstandes, ist je nach Fundamentausführung, nach Rücksprache mit dem Architekten bzw. Bauausfüh-
renden, eine Aussparung im Streifenfundament vorzusehen!
Weiteres Zubehör und Informationen unter www.DOYMA.de und in den technischen Datenblättern.
Sicherheitshinweise
Schützen Sie die Einzelhauseinführung Quadro-Secura
nigungen. Überprüfen Sie die Lieferung auf Vollständigkeit und alle Einzelteile auf eventuelle Schäden. Es dürfen nur unbeschädigte
Teile montiert werden.
Bei der Installation der Hauseinführung müssen die entsprechenden Vorschriften der Berufsgenossenschaften, die VDE-Bestimmun-
gen, die entsprechenden nationalen Sicherheits- und Unfallverhütungsvorschriften sowie die Richtlinien (Arbeits- und Verfahrensan-
weisungen) Ihres Unternehmens beachtet werden.
Vor der Montage der Quadro-Secura ADS100/150-FUBO Bodenplattendurchführung sind folgende Hinweise zu beachten
Personalanforderungen
Verletzungsgefahr bei unzureichender Qualifikation!
Unsachgemäßer Umgang kann zu erheblichen Personen und Sachschäden führen.
Quadro-Secura
ADS 100(150)-FUBO mit
®
Hauseinführungskombination Gas oder Wasser
DN50/DN 80
ADS100/150-FUBO bei der Montage vor Beschädigungen und Verunrei-
®
Werbung
Verwandte Anleitungen für DOYMA Quadro-Secura ADS 100-FUBO
Inhaltszusammenfassung für DOYMA Quadro-Secura ADS 100-FUBO
- Seite 1 Bei allen anderen Ländern sind die nationalen Normen und Richtlinien in gültiger Fassung anzuwenden. Zur Einhaltung des Wandabstandes, ist je nach Fundamentausführung, nach Rücksprache mit dem Architekten bzw. Bauausfüh- renden, eine Aussparung im Streifenfundament vorzusehen! Weiteres Zubehör und Informationen unter www.DOYMA.de und in den technischen Datenblättern. Sicherheitshinweise Schützen Sie die Einzelhauseinführung Quadro-Secura ADS100/150-FUBO bei der Montage vor Beschädigungen und Verunrei-...
- Seite 2 Y = Hülsrohrlänge 540 mm Z = Manschettenhöhe 140 mm Beschreibung Quadro-Secura ADS100/150-FUBO 1 Schutzdeckel 2 Rohbauteil 3 höhenverstellbare Aufstellvorrichtung mit Erdspieß 4 Hateflex-Spiralschlauch 5 Manschette 6 Spannband 7 Wassersperrflansch 8 Markierung „OK RFB“ Oberkante Rohfußboden 9 rote Markierung „Einkürzbarer Bereich“ www.doyma.de Seite 2...
-
Seite 3: Benötigtes Werkzeug Und Hilfsmittel
Einbausituation Ø110 mm Graben- sohle *gekennzeichnet durch roten Aufkleber Vorbereitung Zur exakten Positionierung der Quadro-Secura ADS100/150-FUBO muss baus- ® eits ein Schnurgerüst vorbereitet werden. Die Schnur kennzeichnet im Idealfall gleichzeitig die Oberkante des Rohfussbodens, sowie die Wandinnenseite. www.doyma.de Seite 3... - Seite 4 · Während des Auffüllvorgangs den Abstand zum Schnurgerüst sowie die senkrechte Position des Bauteils kontrollieren und gegebenen falls anpassen. Anschließend Flügelschraube lösen, Erdspieß festhalten und Quadro-Secura ® ADS100/150-FUBO (Rohbauteil) abziehen. Die mitgelieferte Einschlagschraube in den Erdspießstecken und mit der Flügel- schraube fixieren www.doyma.de Seite 4...
- Seite 5 Anzugsmoment (siehe Tabelle 1) anziehen. max. Anzugs-moment max. Anzugs-moment Rohr- Spi-ralschlauchseite stutzen/ Roh-bauteil ESG100 FUBO (SW13) 5 Nm (SW13) 10 Nm ESG150 FUBO (SW13) 10 Nm (SW13) 10 Nm Tabelle 1 Rohbauteil mit aufgestecktem Spiralschlauchsystem. www.doyma.de Seite 5...
- Seite 6 3 Überstand max. 50 mm 4 Dämmung 5 Einkürzbereich Das Fertigfußbodenniveau (FFB) muss innerhalb des einkürzbaren Bereiches lie- gen (wichtig bei Aufbauten > 200 mm und < 80 mm). Die Oberkante des Fertig- fußbodens muss immer oberhalb der roten Markierung liegen. www.doyma.de Seite 6...
- Seite 7 200 mm über dem Rohfußboden (RFB). Ein Einkürzen des Grundkörpers auf den späteren Fußbodenaufbau bzw. das Fertigfußbodenniveau ist (später systembe- dingt) um bis zu 130 mm möglich. rote Markierung (einkürzbarer Bereich) Die Montage des Abschlussstopfens wird in einer separaten Einbauanleitung beschrieben. www.doyma.de Seite 7...
- Seite 8 Die entsprechende Medienleitung durch die ESG100 FUBO einziehen und mit dem PE-Schweißende der Gas-Hauseinführungskombination HS SKD... verbinden. Die Hauseinführung komplett in das Futterrohr einführen, bis die Ausreiß- und Verdrehsicherung auf dem Fertigfußboden FFB bzw. auf der Oberkante vom Roh- bauteil aufliegt. www.doyma.de Seite 8...
- Seite 9 Die Sechskantschrauben des vormontierten Dichtele-mentes soweit anziehen, bis ein Drehmoment von 6 Nm erreicht ist. Die Ausreiß- und Verdrehsicherung andübeln und Sechskantschrauben fest an- ziehen. Komplett montierte Bodenplattendurchführung Quadro-Secura ® 100(150)-FUBO mit Hauseinfhrungskombination Gas oder Wasser DN 50/ DN 80. www.doyma.de Seite 9...
- Seite 10 EINBAUHINWEISE Quadro-Secura ADS100(150)-FUBO mit ® Hauseinführungskombination Gas oder Wasser DN50/DN 80 Quadro-Secura Hauseinführung ® Notizen www.doyma.de Seite 10...
- Seite 11 EINBAUHINWEISE Quadro-Secura ADS100(150)-FUBO mit ® Hauseinführungskombination Gas oder Wasser DN50/DN 80 Quadro-Secura Hauseinführung ® Notizen www.doyma.de Seite 11...
- Seite 12 ® Hauseinführungskombination Gas oder Wasser DN50/DN 80 Quadro-Secura Hauseinführung ® DOYMA-Produkte werden laufend weiterentwickelt. Technische Änderungen erfolgen ohne vorherige Mitteilung. 25 Jahre Garantie auf alle DOYMA-Produkte. Weitere Infos unter www.doyma.de DOYMA GmbH & Co DICHTUNGSSYSTEME Industriestr. 43-57 Fon: 0 42 07/91 66 - 300 www.doyma.de...
