EINBAUHINWEISE
Quadro-Secura Hauseinführung
®

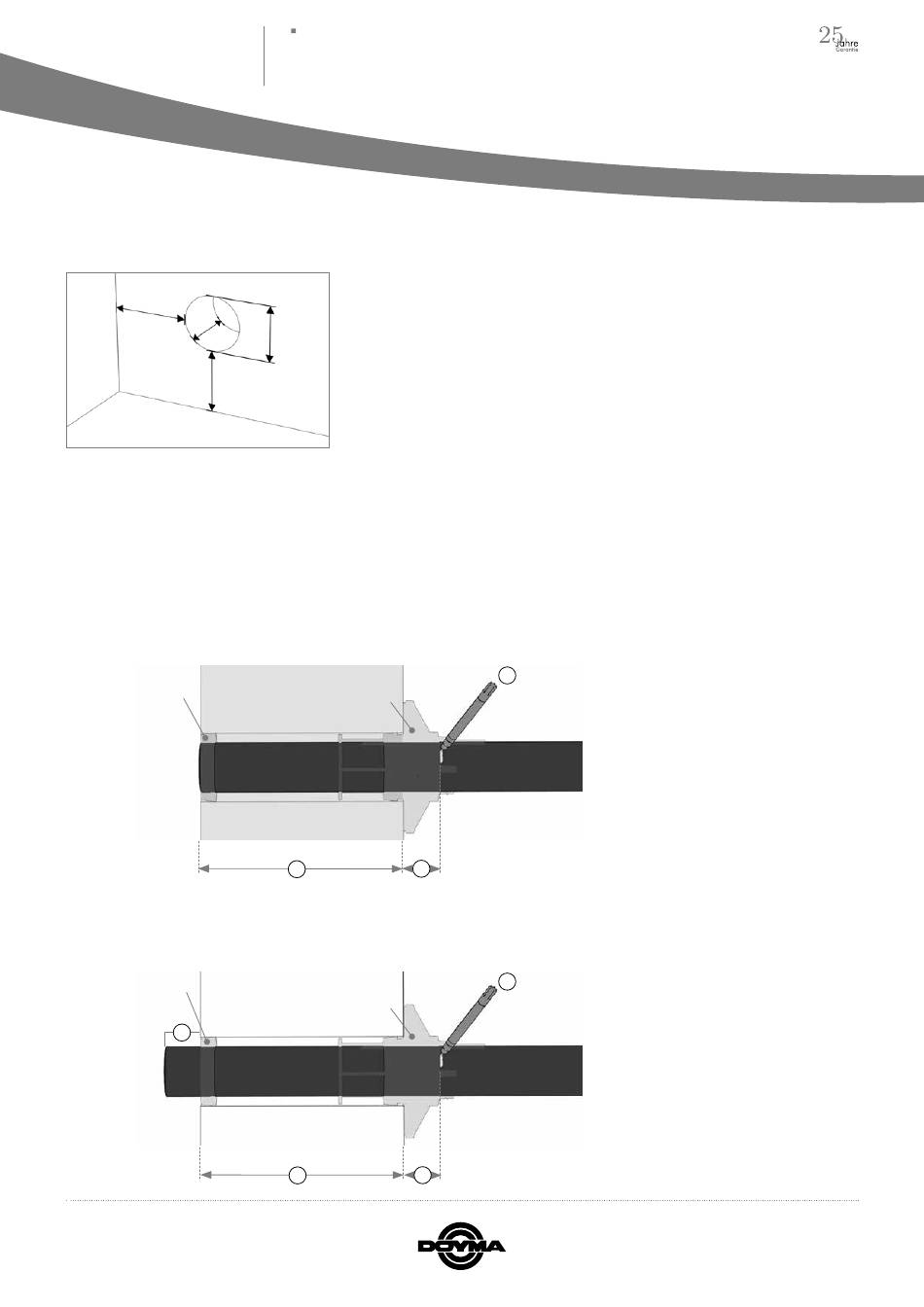

5 Vorbereitung

a a
≥ 60 mm
≥ 60 mm
5.2 Vorbereitung der Hauseinführung (Kontrollmarkierung setzen z. B. mit einem wasserfesten Stift)
Wandabschlussring
5.2.1 Vorbereitung der Hauseinführung mit Mantelrohranschluss (Kontrollmarkierung setzen
z. B. mit einem wasserfesten Stift)
Wandabschlussring
D
www.doyma.de
Quadro-Secura Quick/X
®
für Wasser, Energie, Telekommunikation, X-LWL oder optionale Medienleitungen

5.1 Erstellen einer Bohrung

Die Führung kann mit der Hand oder mittels Bohrständer erfolgen. Gebohrt werden
kann nur festes Material.
b
Bei porösem oder brüchigem Mauermaterial können Ausbrüche entstehen. Bei klein-
flächigen Ausbrüchen muss keine Nachbearbeitung vorgenommen werden, da die
Abdichtung durch das austretende Expansionsharz erfolgt.
Wenn die Bohrung großflächig ausbricht, ist der Verputz ordnungsgemäß wieder her-
zustellen und die Bauwerksabdichtung gemäß DIN 18533 zu ergänzen. Untergründe
müssen sauber, fest, staub- und fettfrei sein.
Standard: Wanddicke a: 200 mm – 600 mm (Hülsrohrlänge 760 mm)
Standard mit Mantelrohranschluss: Wanddicke a: 200 mm – 550 mm (Hülsrohr-
länge 760 mm)
Optional: Wanddicke a: 601 mm – 1200 mm (Hülsrohrlänge 1400 mm)
Optional mit Mantelrohranschluss: Wanddicke a: 551 mm – 1200 mm (Hüls-
rohrlänge 1400 mm)
Kernbohrung Durchmesser b: 99 mm – 103 mm
Außenabdichtung
C
B
Außenabdichtung
B C
Wandabstand einstellen und
A
Kontrollmarkierung setzen
A. Position der Kontrollmarkierung
B. Wanddicke
C. Position der Kontrollmarkierung
„Außenabdichtung" von weiteren
50 mm
Wandabstand einstellen und
A
Kontrollmarkierung setzen
A. Position der Kontrollmarkierung
B. Wanddicke
C. Position der Kontrollmarkierung
„Außenabdichtung" von weiteren
50 mm
D. Überstand 50 mm
Seite 4
