Konfigurieren der Telefonleitung
Installieren einer Verbindung mit voller Übertragungsrate
Wenn Sie eine Verbindung mit voller Übertragungsrate (G.dmt) verwenden,
schließt Ihr ISP die externe ADSL-Leitung an eine Daten-/Sprachtrennvor-
richtung (Splitter) an. In diesem Fall können Sie Telefone und Computer
wie nachfolgend gezeigt direkt an den Splitter anschließen:
Konventionelles
Telefonsystem
Anschlusspunkt
(Netzwerkschnitt-
stellengerät (NID))

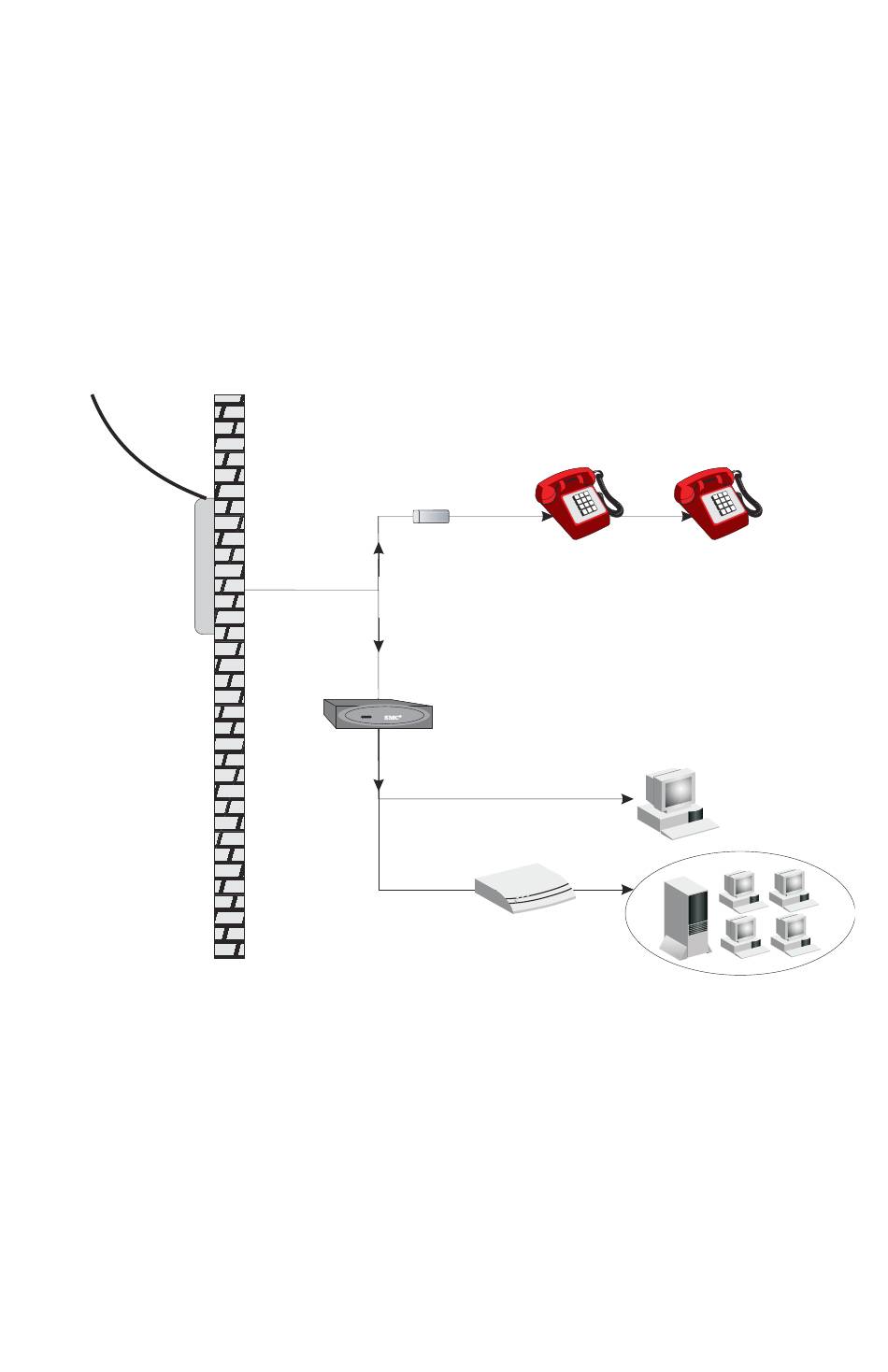

Abbildung 2-3. Installation einer Verbindung mit Splitter
2-6
Filter
Sprache
& Daten
Sprache
& Daten
ADSL-Router
Daten
oder
Sprache
Ethernet-Hub
oder -Switch
