Daten zwischen Geräten, die an Ihr LAN angeschlossen sind, können mit
bis zu 100 Mbit/s über die Fast-Ethernet-Ports und mit bis zu 54 Mbit/s
über den eingebauten Wireless-Netzwerk-Adapter übertragen werden.
Der Barricade verfügt über LED-Anzeigen auf der Vorderseite zur
Anzeige der Spannungsversorgung und der Aktivitäten an den Ports, die die
Installation und die Fehlerbehebung im Netzwerk erleichtern. Außerdem
verfügt er über folgende Anschlüsse an der Rückseite:

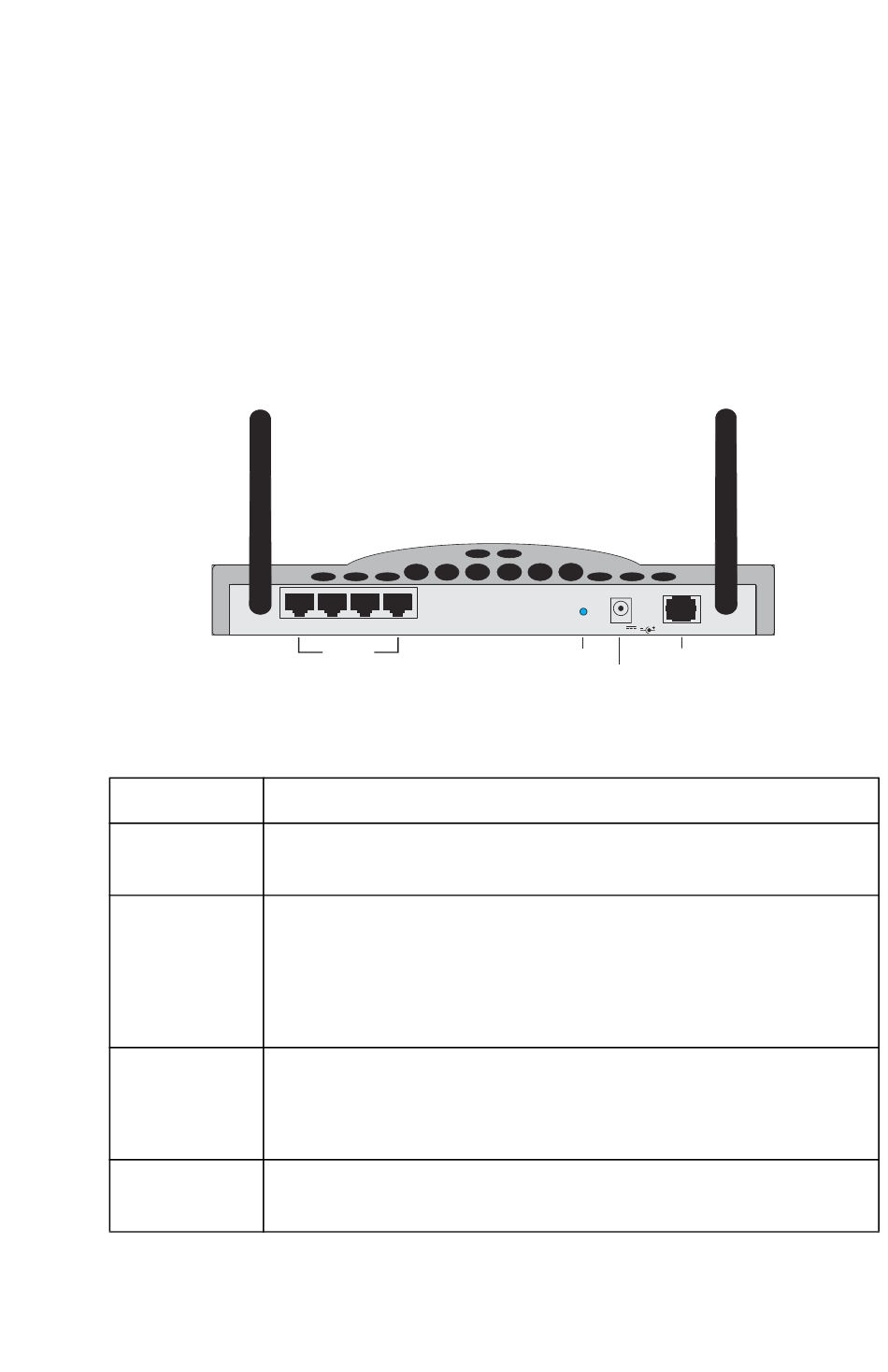

Abbildung 2-1. Rückseite
Element
LAN-Ports
Resetschalter
Spannungs-
versorgungs-
buchse
ADSL-Port
4 3 2
1
LAN-Ports
Beschreibung
Fast-Ethernet-Ports (RJ-45). Zum Anschließen von Geräten
in Ihrem LAN (PCs, Hubs oder Switches).
Mit dieser Taste können Sie das System aus- und wieder einschal-
ten und auf seine werkseitig voreingestellten Werte zurücksetzen.
In „[Reset] (Zurücksetzen)" auf Seite 4-62 wird beschrieben,
wie Sie das Gerät zurücksetzen, ohne die Konfigurationseinstel-
lungen zu löschen.
Das mitgelieferte Netzteil wird in diese Buchse eingesteckt.
Achtung: Bei Verwendung eines falschen Adapters kann das
System beschädigt werden.
WAN-Port (RJ-11). In diese Buchse können Sie Ihr ADSL-Kabel
einstecken.
H
ARDWAREBESCHREIBUNG
12V
RESET RESET ADSL ADSL
1A MA X
WAN-Port
Resetschalter
Spannungs-
versorgungs-
buchse
