Hardware-Installation
2.1 Anordnung der Bedienungsfelder
2.1.1. Vorderes Bedienungsfeld
LEDs überwachen den Status aller Anschlüsse.

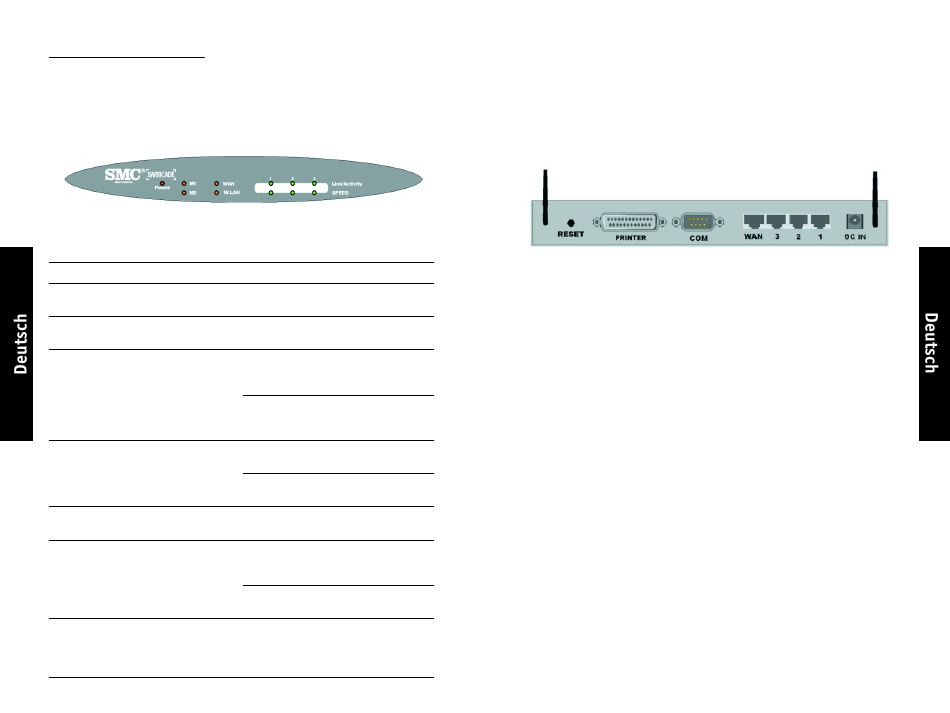

Abbildung 2-1 Vorderes Bedienungsfeld LED:
LED Funktion Farbe
POWER Strom-Anzeige Grün
(STROM)
M1 System-Status 1 Orange
M2 System-Status 2 Orange
WAN WAN-Port-Aktivität Grün
W.LAN Wireless-Aktivität Grün
Link/Act. Verbindungsstatus Grün
1~3
(Verb./Akt.
1~3)
SPEED Datenrate Grün
1~3
(RATE
1~3)
Status Beschreibung
Ein Dem Produkt wird
Strom zugeführt.
Blinkend Das Produkt
funktioniert richtig.
Ein Das Produkt wird für einen
bestimmten Dienst
eingesetzt.
Blinkend Das Produkt wird konfiguriert
oder aufgerüstet.
Nicht ausschalten!
Ein Der WAN-Port ist
angeschlossen.
Blinkend Der WAN-Port sendet oder
empfängt Daten.
Blinkend Senden oder Empfangen von
Daten über das WLAN.
Ein Eine aktive Station ist an den
entsprechenden LAN-Port
angeschlossen.
Blinkend Der entsprechende LAN-Port
sendet oder empfängt Daten.
Ein Der entsprechende LAN-Port
überträgt Daten mit
100 MBit/s.
2.1.2. Hinteres Bedienungsfeld
Auf dem hinteren Bedienungsfeld befinden sich drei 10/100-
MBit/s-Ethernet-Ports und ein WAN-Port (Wide Area Network). Der
WAN-Port ermöglicht den Anschluss eines DSL- oder Kabelmodems
an den Router. Die LAN-Ports werden für den Anschluss von
Computern oder anderen Netzwerkgeräten verwendet.
Abbildung 2-2 Hinteres Bedienungsfeld Ports:
Port Beschreibung
RESET Um die Systemeinstellungen auf die Werksvorgaben
(ZURÜCK- zurückzusetzen, gehen Sie wie folgt vor:
SETZEN) 1. Gerät ausschalten
2. Reset-Taste drücken und gedrückt halten
3. Gerät einschalten
4. Taste ungefähr 5 Sekunden lang gedrückt halten
5. Taste loslassen
6. Beobachten Sie die LEDs M1 und M2; sie blinken
achtmal auf, dann blinkt M1 einmal pro Sekunde.
PRINTER Druckerport (optional)
(DRUCKER)
COM Serieller Port (zum Anschluss von Wählmodem
oder Konsolenkabel)
WAN Port Port zum Anschluss eines Kabelmodems
(WAN-Port) (bzw. DSL-Modems) oder Ethernet-Routers.
Port 1-3 Ports zum Anschluss der Netzwerk-Computer
und anderer Geräte.
DC IN Stromeingang (12 V Gleichstrom)
(GS EIN)
