CYBEX Eagle Lateral Raise Bedienungsanleitung Seite 20

F. Den Bandriemen straffen und mit den beiden Stellschrauben
an der Klammer befestigen. HINWEIS: Die Schrauben mit
einem Drehmoment von 34 bis 40 Nm (300 bis 350 in-lbs)
anziehen. Siehe Abbildung 9.
G. Den Gewichtssatz-Steckbolzen in jede Platte einführen,
um den ordnungsgemäßen Sitz zu gewährleisten.
H. Das obere Gewicht ohne Auswahl eines Widerstands
anheben und absenken (um normales Training zu
simulieren).
I. Von einer zweiten Person überprüfen lassen, ob der
Bandriemen gleichmäßig läuft und gerade von der
Halterung der oberen Riemenscheibe zur
Bandriemenklammer des oberen Gewichts verlegt ist.
J. Die sechs in Schritt 6B entfernten Stufengewichte
wieder
installieren. Siehe Abbildung 10.
K. Den Stufengewicht-Wahlknopf so drehen, dass alle 15
lbs. ausgewählt sind.
8. Hintere Verkleidungen anbringen.
A. Die Verkleidung vorsichtig auf den beiden unteren
Schrauben positionieren. Siehe Abbildung 11.
B. Die oberen beiden Befestigungsschrauben der
hinteren Verkleidung anbringen. Siehe Abbildung 12.
C. Die drei Kreuzschlitzschrauben anbringen, um die obere
(hintere) Verkleidung zu befestigen. Siehe Abbildung 13.
Assembly
Page 4-4
Cybex Eagle 11160 Lateral Raise Owner's Manual
Bandriemen
Stellschraube

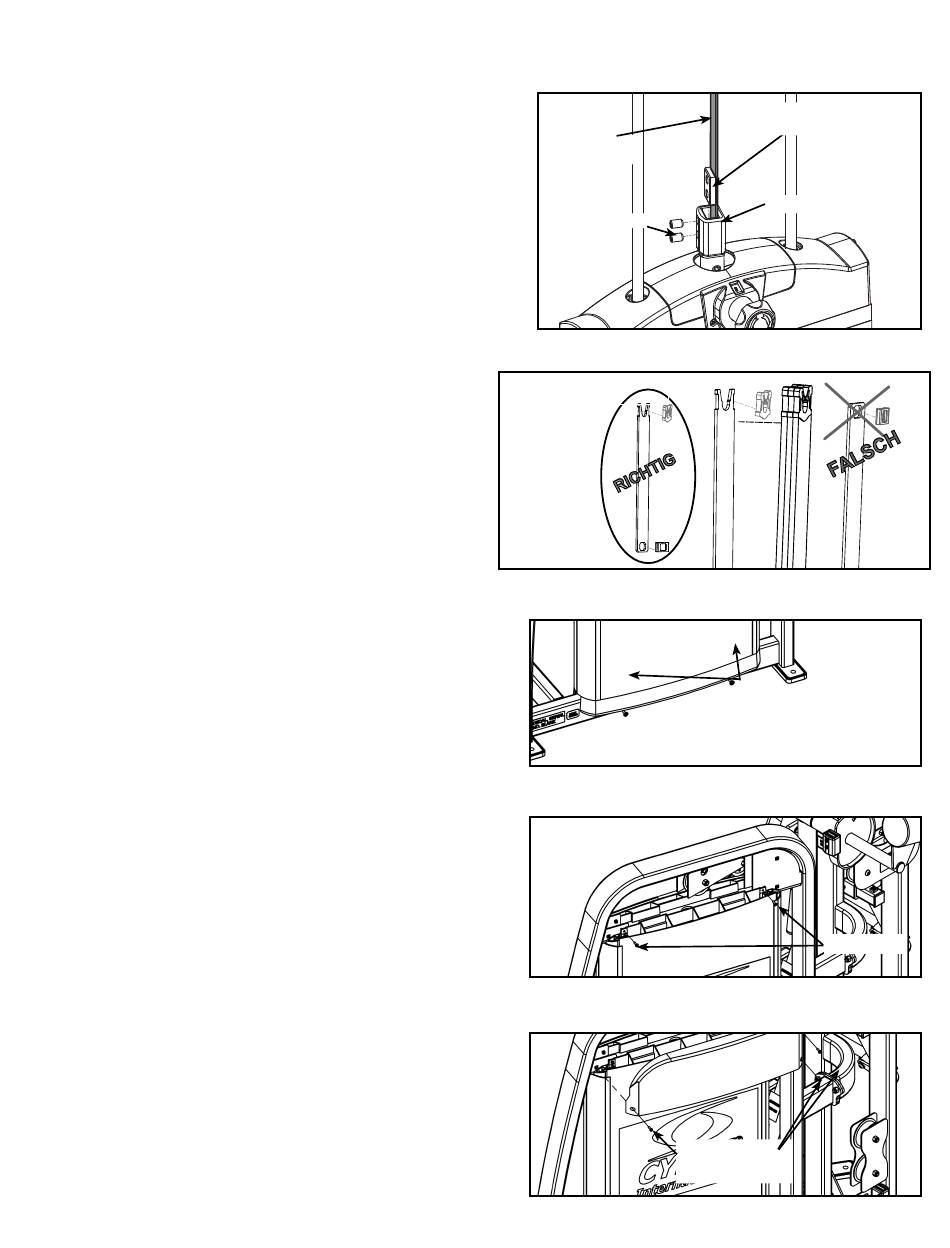

Abbildung 9
Stufengewichte
Abbildung 10
Abbildung 11
Abbildung 12
Kreuzschlitz-
schraube (3)
Abbildung 13
Einsatz der
Bandriemenklammer
Bandriemenklammer
Schraube
Schraube
