D.
Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig verbinden und mit den
in Schritt 4B entfernten neun BHSCS-Schrauben befestigen. Siehe Abbildung 1.
E.
Mit Schritt 5B fortfahren.
5.
Versandfüße und hintere Verkleidungen entfernen.
A.
Alle (standardmäßigen) konischen Versandhalterungen (mit
einem 3/4-Zoll-Steck- oder Schraubenschlüssel) entfernen.
B.
Die (im Lieferumfang enthaltenen) Gummifüße an jedem
Rahmenfuß sorgfältig anbringen.
C.
Den Versandgurt durchschneiden, mit dem das obere
Gewicht befestigt ist.
D.
Das obere Gewicht anheben und den Stufengewicht-
Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind
E.
Die drei Kreuzschlitzschrauben entfernen, mit denen die
obere (hintere) Verkleidung befestigt ist, und die Verkleidung
vorsichtig abnehmen. Siehe Abbildung 2.
F.
Die in Abbildung 3 gezeigten unteren beiden Schrauben lockern.
HINWEIS: Die unteren beiden Schrauben nicht entfernen.
G.
Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung entfernen. Siehe Abbildung 4.
H.
Die hintere Verkleidung vorsichtig nach oben schieben
und entfernen.
6.
Gewichtssatz installieren.
A.
Die Anordnung der Stufengewichte notieren.
B.
Die Stufengewichte von einer zweiten Person festhalten lassen,
den Wahlknopf auf 0 lbs. drehen und alle sechs Stufengewichte
(drei auf jeder Seite) entfernen.
C.
Den oberen Sicherungsring mit einer Außen-
Sicherungsringzange von einer der Führungsstangen
entfernen und die Führungsstange vorsichtig absenken.
Siehe Abbildung 5.
D.
Den unteren Sicherungsring und die Federscheibe von der
Führungsstange entfernen. Schritte 6C und 6D wiederholen,
um beide Sicherungsringe von der anderen Führungsstange
zu entfernen.
E.
Die Führungsstangen möglichst (vom Gerät weg) nach
außen neigen, um ausreichend Platz für den Einbau der
Gewichtsplatten zu erhalten.
F.
Das obere Gewicht nach oben aus dem Gerät nehmen
und vorsichtig beiseite legen.
G.
Die gesamte Länge der Führungsstangen gut abwischen.
Eine dünne Schicht Leichtlauföl auf die Stangen auftragen.
Assembly
Page 4-2
Cybex Eagle 11160 Lateral Raise Owner's Manual

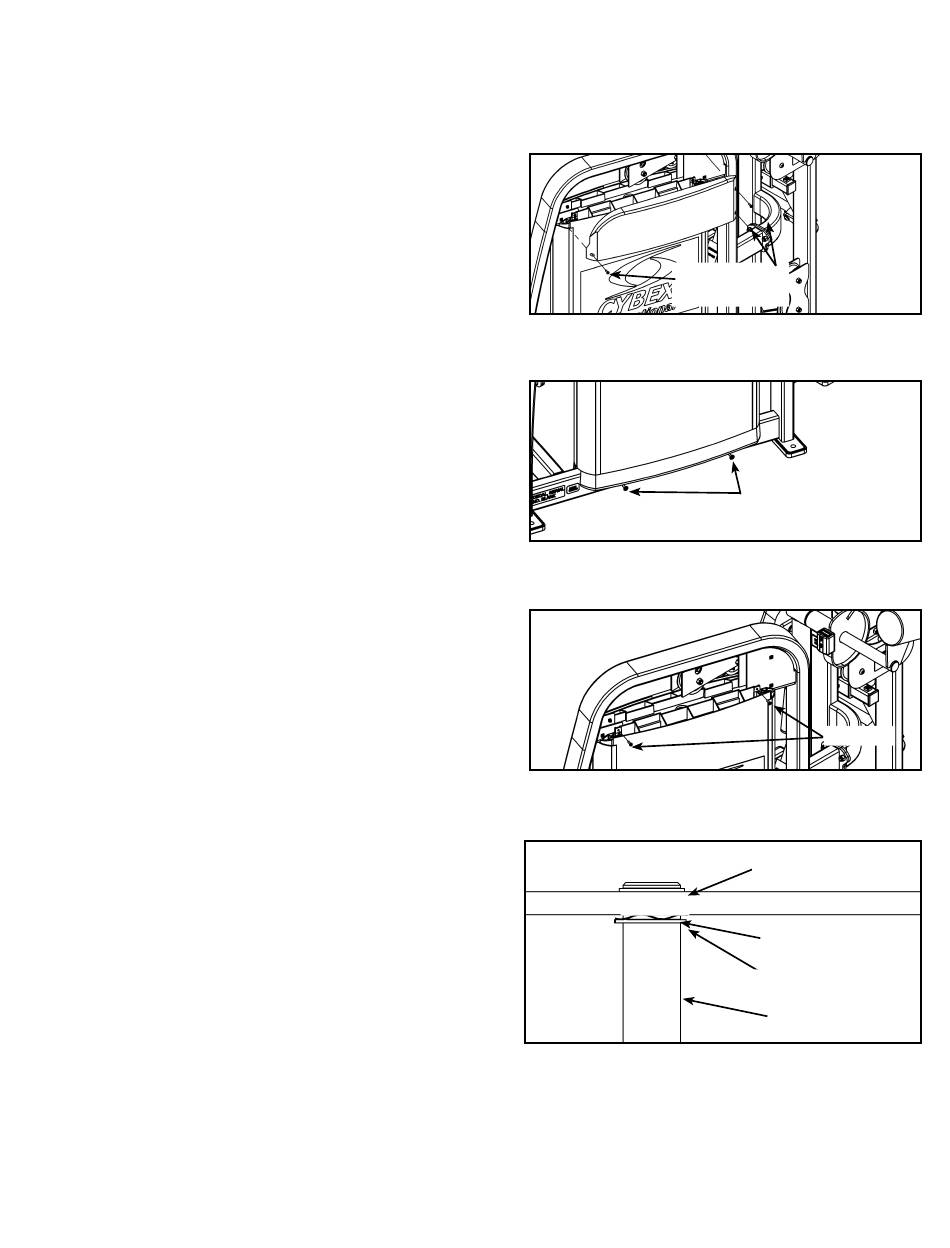

Kreuzschlitz-
