MDT Technologies BE-TAS5504.01 Betriebsanleitung

KNX Taster Smart 55 - KNX Push Button Smart 55
Technische Daten
Technical Data
Anzahl Tasterflächen
Number of push-buttons
Temperaturmessbereich
Measuring range for temperature
Messbereich Feuchtesensor
Humidity sensor measurement range
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available KNX application software
KNX Busanschlussklemme
KNX connection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Luftfeuchte (dauerhaft)
Humidity (permanent)
Luftfeuchte (kurzzeitig)
Humidity (short-term)
Schutzart
Protection classification
Abmessungen (B x H)
Dimensions (W x H)
Einbautiefe in Schalterdose
Depth in an installation box
* Betauung vermeiden
Avoid condensation
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 knx@mdt.de www.mdt.de
• •
Stand: 0224
BE-TAS5504.01 BE-TAS55T4.01
BE-TAS550406.01 BE-TAS55T406.01
4 Einzeltasten
4 single buttons
-- 0 ... 40 °C
-- 0 ... 95 % *
TP-256
ab ETS 4
as of ETS 4
Ø 0,8 mm, solid core
KNX-Bus
< 0,5 W
0 ... 45 °C
-- 20 ... 80%
-- 0 ... 95%
IP20
55 x 55 mm
12 mm
Papiermühle 1
•
Betriebsanleitung KNX Taster Smart 55
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button Smart 55
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der Europäischen Union und im
Vereinigten Königreich zugelassen und tragen das CE und UKCA Zeichen.
Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device is only to be carried out by authorised electricians. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for operation in the European
Union and in the United Kingdom. The products are respectively marked with the CE and UKCA symbols.
Use in USA and Canada is prohibited.

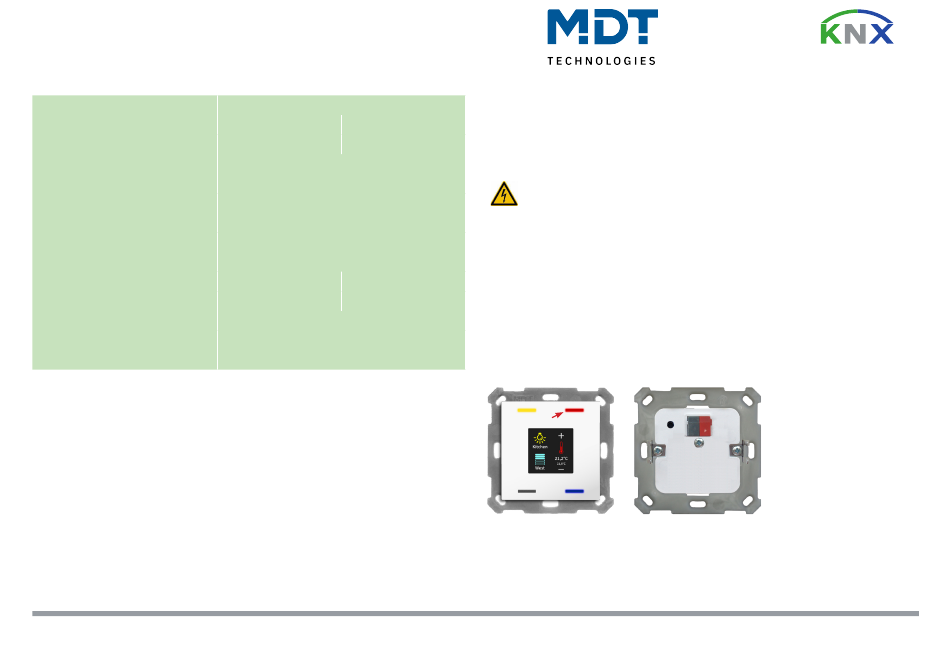

Anschluss und Bedienung Terminals and Operation
BE-TAS55T4.01 Front BE-TAS55xxxx.01 Back
1 1
2
1 1
1 - Schaltflächen 3 - Programmiertaster
- Buttons - Programming button
2 - RGBW Status LEDs 4 - KNX Busanschlussklemme
- RGBW status LEDs - KNX bus connection terminal
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
4
3
®
-
