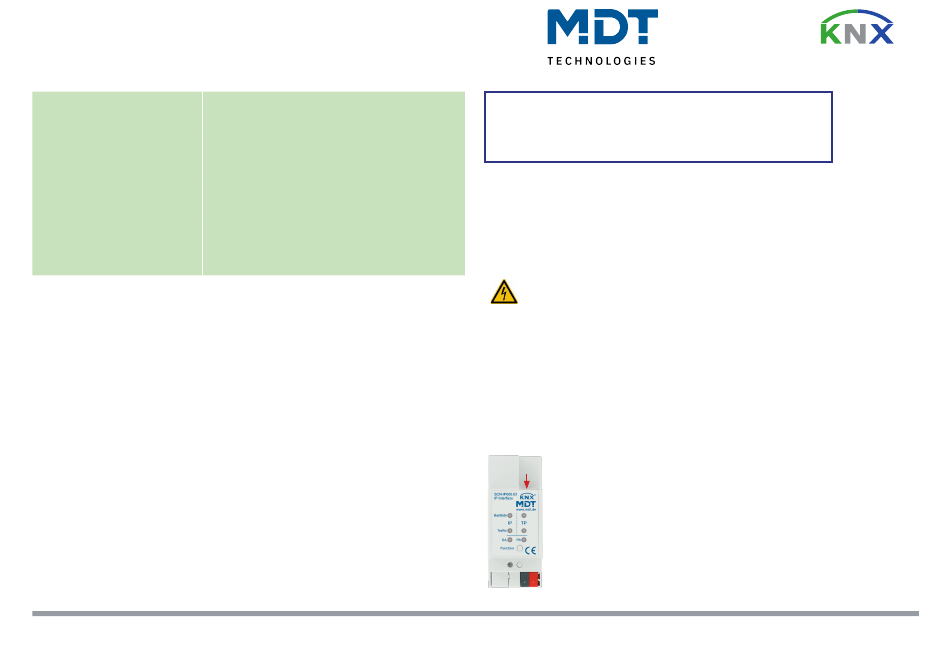

MDT Technologies SCN-IP000.03 Betriebsanleitung

KNX IP Interface mit IP Secure und Data Secure
KNX IP Interface with IP Secure and Data Secure
Technische Daten
Technical Data
Schnittstelle
Interface
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare Produktdatenbanken
Available application software
KNX-Busanschlussklemme
KNX bus connection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX-Bus, typisch
Typical power consumption KNX bus
Umgebungstemperatur im Betrieb
Ambient operating temperature
Schutzart
Protection classification
Einbaubreite
Installation width
Gerät zurücksetzten - Reset the device
1. Drücken und halten der Taste „Function" für mindestens 15 Sekunden.
Die beiden oberen und unteren LEDs leuchten daraufhin Orange.
2. Taste kurz los lassen und erneut für mindestens 3 Sekunden halten bis alle LEDs ausgehen. Die Taste nun loslassen.
3. Das Gerät führt einen Neustart durch. Es verschwindet kurzzeitig in der ETS und erscheint daraufhin mit aktiviertem DHCP und
der physikalischen Adresse 15.15.255.
4. Das Gerät ist nun zurückgesetzt.
1. Press and hold the "Function" button for at least 15 seconds.
The two LEDs at the top and bottom will then light up in orange.
2. Briefly release the button and hold it again for at least 3 seconds until all the LEDs go out. Now release the button.
3. The device restarts. It disappears briefly in the ETS and then appears with DHCP activated and the physical address 15.15.255.
4. The device is now reset.
Beschreibung KNX IP Interface mit IP Secure und Data Secure
Description KNX IP Interface with IP Secure and Data Secure
Das MDT IP Interface bildet die Schnittstelle zwischen dem KNX-Bus und dem Local Area Network (LAN). Es ermöglicht die Programmierung
und Diagnose des KNX-Bus über das Netzwerk. Bis zu 4 gleichzeitige Tunneling-Verbindungen zu weiteren Netzwerkgeräten sind möglich.
Unterstützung von KNX IP Secure und KNX Data Secure.
The MDT IP Interface creates the link between the KNX bus and the Local Area Network (LAN). It enables programming and diagnosis of the
KNX bus via the network. Up to 4 simultaneous tunneling connections to other network devices are possible. Support of KNX IP Secure and
KNX Data Secure.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Tel.: + 49 - 2263 - 880 • knx@mdt.de • www.mdt.de
Stand: 0224
SCN-IP000.03
Ethernet
TP-256 mit Long Frame Unterstützung
TP-256 with long frame support
ETS 4 (ohne KNX Secure), ETS 5 (KNX Secure ab ETS 5.7.2),
ETS 4 (without KNX Secure) ETS 5 (KNX Secure as of ETS 5.7.2,)
Ø 0,8 mm, solid core
KNX-bus
< 0,8 W
0 ... 45 °C
IP20
2 TE / 36 mm
2 SU / 36 mm
Inbetriebnahmecode - Dieses Dokument sicher aufbewahrern !
Commissioning code - Keep this document safe!
!!! Aufkleber mit Inbetriebnahmecode hier einkleben !!!
!!! Apply the sticker with commissioning code here !!!
Betriebsanleitung KNX IP Interface mit IP Secure und Data Secure
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX IP Interface with IP Secure and Data Secure
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
■
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der Europäischen Union und im Ver-
einigten Königreich zugelassen und tragen das CE und UKCA Zeichen. Die Verwendung in den USA und Kanada ist nicht
gestattet.
Installation and commissioning of the device is only to be carried out by authorised electricians. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for operation in the European Union
and in the United Kingdom. The products are respectively marked with the CE and UKCA symbols.
Use in USA and Canada is prohibited.
Anschluss und Bedienung - Terminals and Operation
SCN-IP000.03
1 - KNX Busanschlussklemme
5
- KNX bus connection terminal
2 - Programmiertaster und LED
- Programming button and LED
3 - Funktionstaste
4
- Function button
4 - Status LEDs
3
- Status LEDs
2
5 - RJ45 LAN Buchse
1
- RJ45 LAN port
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
®
-
ZZIPInt03 -
