Anschluß Ihres Systems

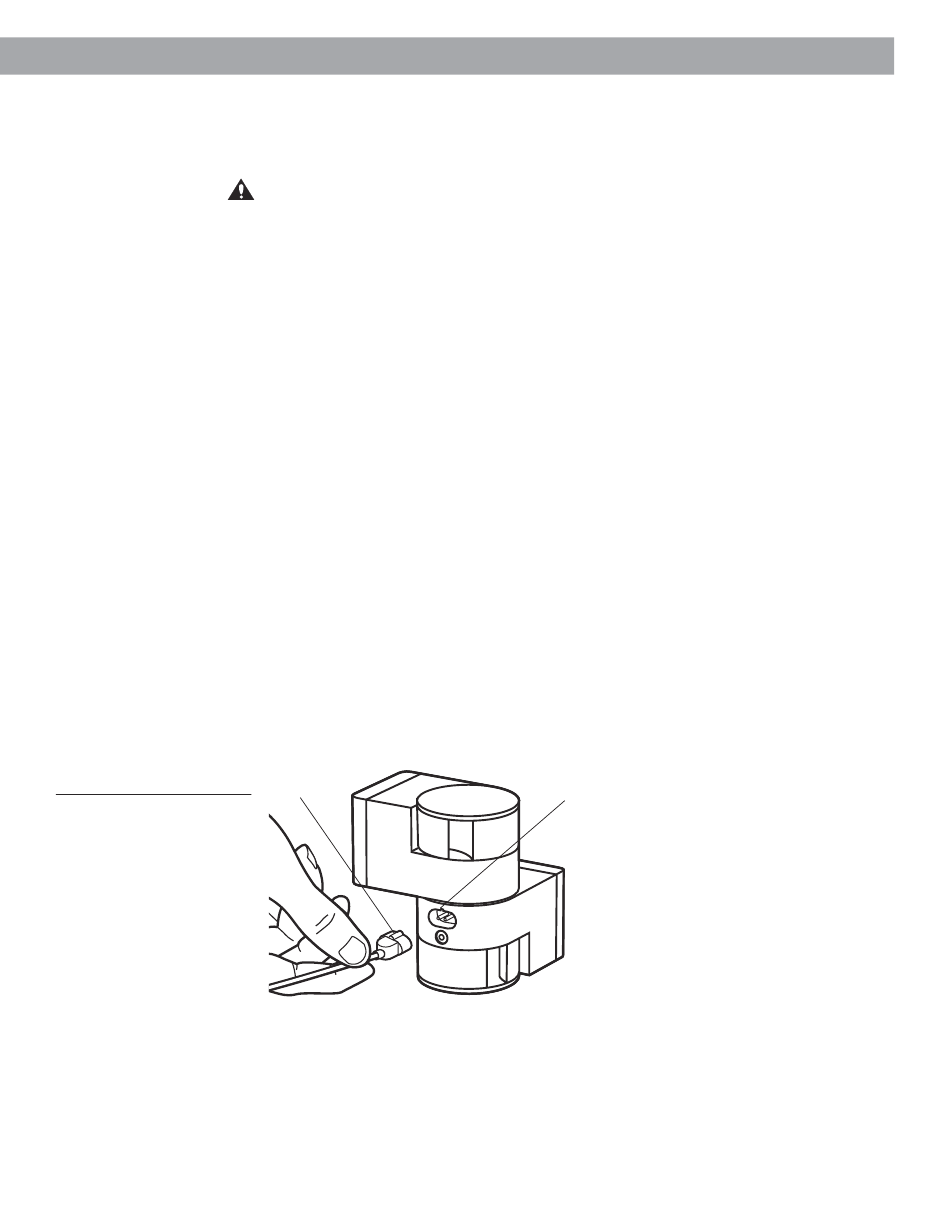

Abbildung 7
Anschluß der Lautsprecherkabel
an die Jewel Cube Lautsprecher
Nachdem Sie die Aufstellungsorte für Ihre Lautsprecher, Ihren CD-Wechsler und das Interface
ausgewählt haben, verbinden Sie die Systemkomponenten mit den entsprechenden Kabeln.
VORSICHT! Vergewissern Sie sich, daß keine der Komponenten ans Stromnetz ange-
schlossen ist, bevor Sie mit dem Anschluß Ihres Systems beginnen.
Anschließen der Jewel Cube
®
Acoustimass Modul
1. Stellen Sie fest, welche Kabel zu den einzelnen Lautsprechern gehören.
• Die Kabel für die Frontlautsprecher haben blaue RCA-Stecker an einem Ende. Die
Buchstaben L (links), R (rechts) oder C (Center) sind in die RCA- und die Jewel Cube-
Stecker am anderen Ende eingestanzt.
• Die Kabel für die Surround-Lautsprecher haben orangefarbene RCA-Stecker an einem
Ende. Die Buchstaben L (links) oder R (rechts) sind in die RCA- und die Jewel Cube-
Stecker am anderen Ende eingestanzt.
2. Stecken Sie die Stecker der Jewel-Cube-Kabel bis zum Anschlag in die entsprechenden
Buchsen auf den Rückseiten der fünf Lautsprecher (Abbildung 7). Richten Sie dabei die
vorstehende Rippe des Steckers mit der Buchsenrille (oben) aus.
3. Schließen Sie alle Kabel an den entsprechenden Buchsen am Acoustimass Modul an
(Abbildung 8).
• Stecken Sie die blauen Stecker in die entsprechenden Buchsen für den linken bzw.
rechten Frontlautsprecher bzw. den Centerlautsprecher.
• Stecken Sie die orangefarbenen Stecker in die Buchsen für den linken bzw. rechten
Surroundlautsprecher.
Sie können das mitgelieferte Lautsprecherkabel mit einem Lautsprecherkabel verlängern,
das an beiden Enden mit RCA-Phonosteckern versehen ist. Verwenden Sie außerdem einen
Buchse-zu-Buchse-Adapter („barrel" connector). Alternativ können Sie ein 0,75 mm
keres Kabel einspleißen (Verbinden Sie dabei + mit + und – mit –). Lassen Sie sich beim Kauf
der Kabelverlängerung von Ihrem Händler bzw. einem Elektronikfachgeschäft beraten, oder
wenden Sie sich an den Bose
Rippe
®
Lautsprecher an das
®
Kundendienst.
Buchsenrille
