Aufstellung

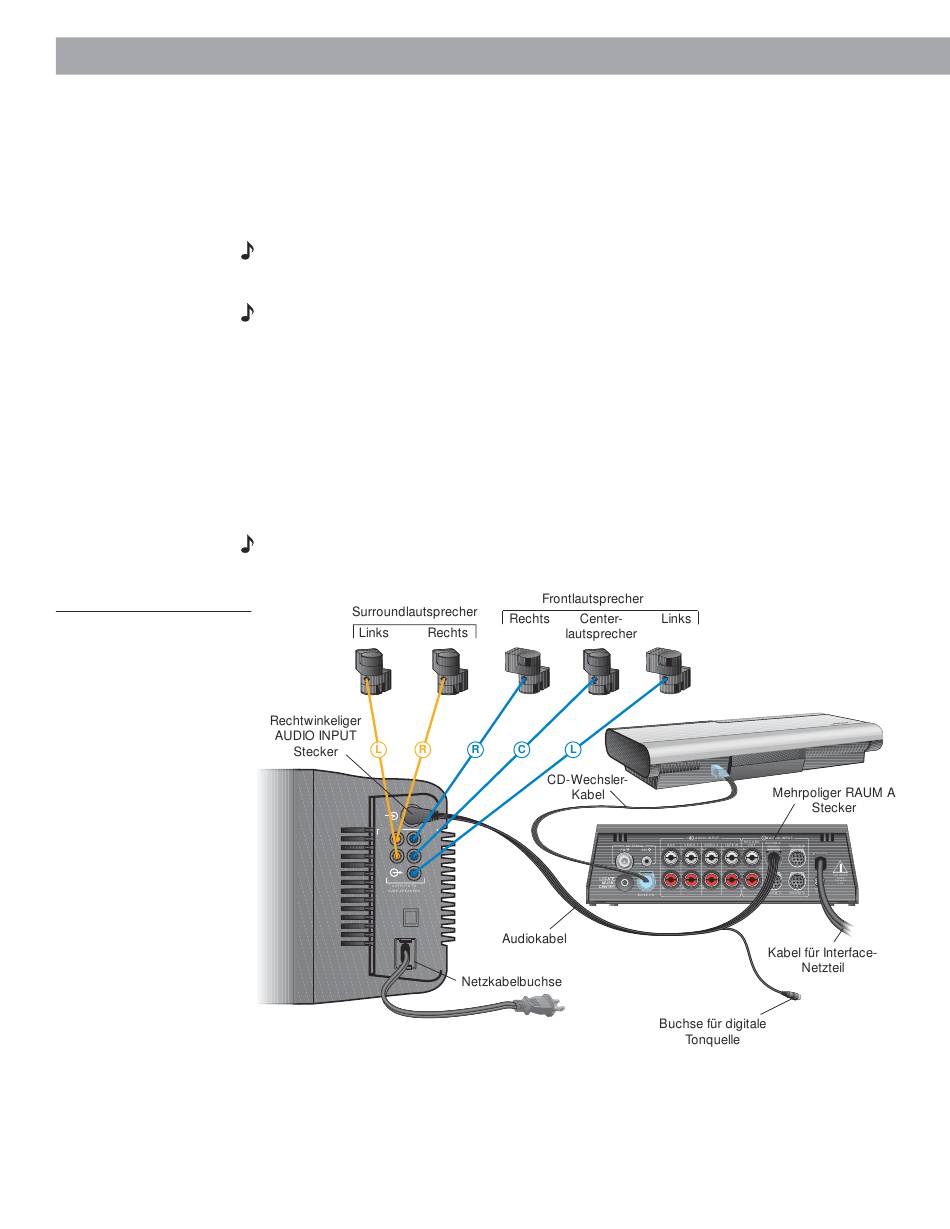

Abbildung 8
Kabelverbindungen zwischen
Lautsprechern, CD-Wechsler
und Multi-Room-Interface
10
Anschluß des Acoustimass
Verbinden Sie Modul und Interface mit dem Audio-Eingangskabel (Abbildung 8).
1. Stecken Sie den mehrpoligen Winkelstecker des Audiokabels in die Buchse AUDIO INPUT
am Acoustimass Modul. Richten Sie dabei den Stecker wie in Abbildung 8 gezeigt aus.
2. Stecken Sie den kleinen schwarzen mehrpoligen Stecker (mit der flachen Seite nach oben)
in die Buchse RAUM A (PRIMARY) auf der Rückseite des Interfaces.
Hinweis: Die RCA-Buchse des Audioeingangskabels ist für den Anschluß des digitalen
Ausgangssignals eines DVD-Spielers oder einer anderen digitalen Tonquelle des Systems
gedacht. Siehe „Anschluß einer digitalen Tonquelle" auf Seite 12.
Hinweis: Achten Sie darauf, daß jeder Stecker bis zum Anschlag in die zugehörige Buchse
eingesteckt ist.
Informationen zum Anschluß von Multi-Room-Systemen finden Sie im Abschnitt „Anschluß
weiterer Räume" auf Seite 40.
Anschluß des CD-Wechslers an das Multi-Room-Interface
Verbinden Sie CD-Wechsler und Interface mit dem CD-Wechsler-Kabel (Abbildung 8).
1. Stecken Sie dazu einen blauen mehrpoligen Stecker (mit der flachen Seite nach oben) in
die Buchse BOSE CD auf der Rückseite des Interfaces.
2. Stecken Sie den anderen blauen mehrpoligen Stecker (mit der flachen Seite nach links) in
die Buchse BOSE CD auf der Rückseite des CD-Wechslers.
Hinweis: Achten Sie darauf, daß jeder Stecker bis zum Anschlag in die zugehörige Buchse
eingesteckt ist.
AUDIO
INPUT
SURROUND FRONT
RIGHT RIGHT
LEFT CENTER
LEFT
®

Moduls an das Multi-Room-Interface
