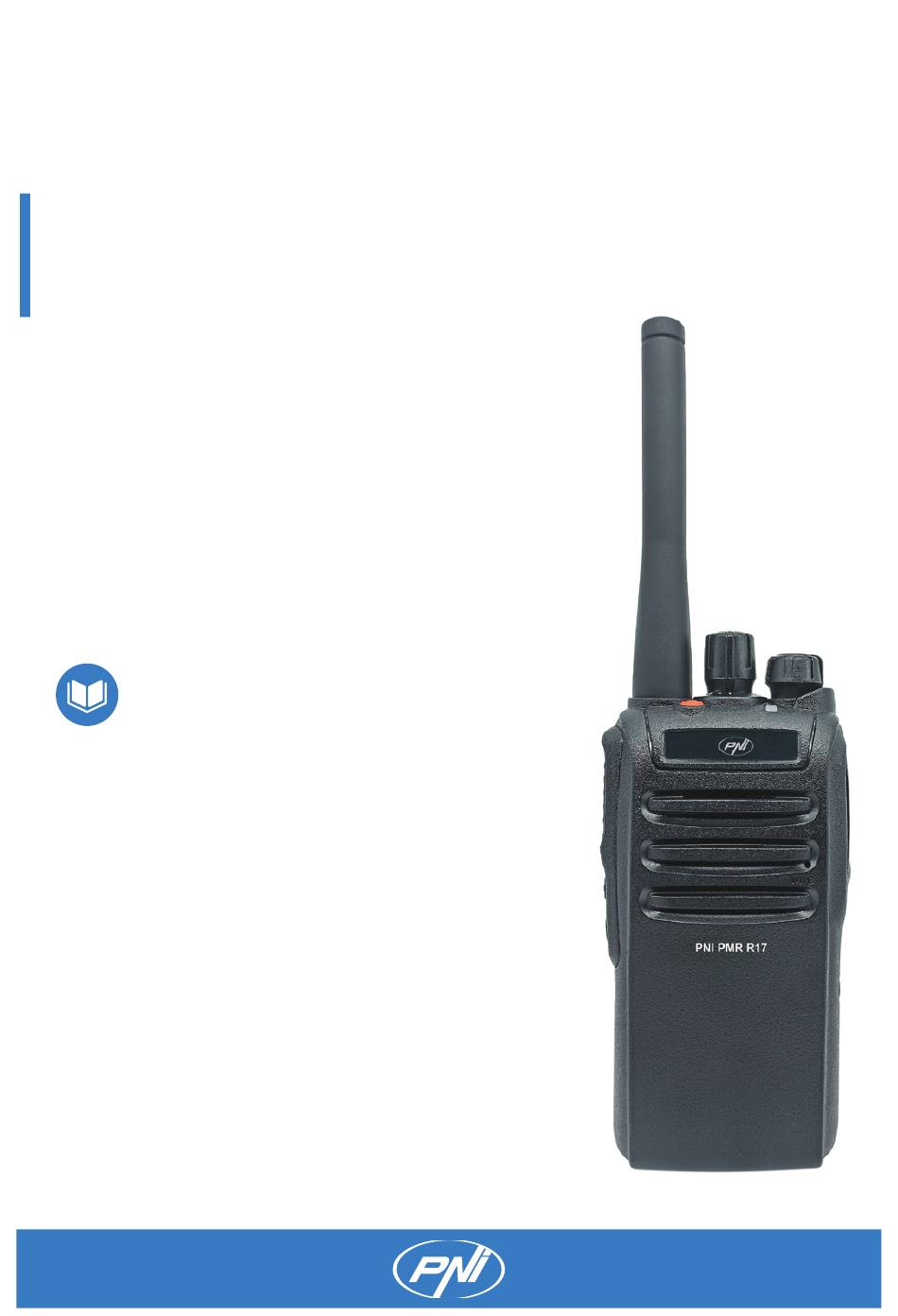

PNI PMR R17 Bedienungsanleitung
Tragbares pmr-radio
Verwandte Anleitungen für PNI PMR R17
Inhaltszusammenfassung für PNI PMR R17
- Seite 27 Sicherheitswarnungen Betreiben Sie das Radio NICHT ohne angebrachte Antenne, da dies zu Schäden am Radio führen und außerdem zu einer Überschreitung der HF- Expositionsgrenzwerte führen kann. Die Antenne wird zusammen mit diesem Radio geliefert und kann nicht abgenommen werden. Senden Sie NICHT mehr als 50 % der Gesamtzeit mit dem Funkgerät, da mehr als 50 % der Zeit dazu führen kann, dass die Anforderungen an die HF-Exposition überschritten werden.
- Seite 28 Benutzern zu ermöglichen. Bei unsachgemäßer Anwendung kann HF-Energie biologische Schäden verursachen. Alle PNI-Funkgeräte werden entwickelt, hergestellt und getestet, um sicherzustellen, dass sie die gesetzlich festgelegten HF-Expositionswerte einhalten. Diese Anweisungen sind wichtig, da sie Benutzer über die Exposition gegenüber HF-Energie informieren und einfache Verfahren zu deren Kontrolle bereitstellen.
-
Seite 29: Die Batterie Aufladen
Weitere Informationen zur Belastung durch HF- Energie finden Sie auf der folgenden Website: http:// www.who.int/en/. Das Benutzerhandbuch für dieses Gerät enthält Informationen und Bedienungsanleitungen, die zur Kontrolle der HF-Exposition und zur Einhaltung von Compliance-Anforderungen erforderlich sind. Um den gesetzlichen Anforderungen zu entsprechen, sollten Gerätereparaturen nur von einer zertifizierten Person oder unter deren Aufsicht durchgeführt werden. - Seite 30 Explosionsgefahr. Laden Sie den Akku unter Umgebungsbedingungen mit einer Temperatur zwischen 0 und 40 °C auf. Außerhalb dieses Temperaturbereichs kann es sein, dass der Akku unvollständig aufgeladen wird. Schalten Sie das Radio aus, während der Akku geladen wird. Wenn Sie das Radio eingeschaltet lassen, kann dies die korrekte Ladung des Akkus beeinträchtigen.
-
Seite 31: Einführung
zusammen mit diesem laden. Zum Laden des Akkus verwenden Sie die mit dem Radio gelieferte Ladestation. Während des Ladevorgangs leuchtet die rote LED an der Ladestation. Wenn der Akku vollständig aufgeladen ist (nach 5-7 Stunden), leuchtet die grüne LED. Einführung Antenne Mikrofon Kanalwähler... - Seite 32 Schaltfläche Notfall Knopf „Scannen“. Lautsprecher Monitor-Taste Schalten Sie das Radio ein und aus Um das Radio einzuschalten, drehen Sie den Ein-/ Aus-Knopf oben am Radio im Uhrzeigersinn, bis Sie einen Piepton hören. Eine Sprachansage bestätigt die aktuelle Kanalnummer. Um das Radio auszuschalten, drehen Sie den Ein-/Aus- Knopf oben am Radio gegen den Uhrzeigersinn.
-
Seite 33: Kanalüberwachungsfunktion (Squelch Offen)
LED leuchtet grün, wenn das Radio ein Signal empfängt. Sprechen Sie nicht zu nah am Mikrofon oder zu laut, um das übertragene Signal nicht zu verzerren. Kanalsuchfunktion Drücken kurz Scan-Seitentaste. Sprachansage bestätigt Scan-Aktivierung „Scanning on“. Während des Scans blinkt die grüne LED. Wenn das Funkgerät ein Signal erkennt, stoppt es den Suchlauf und bleibt auf diesem Kanal, bis das Signal verschwindet. -
Seite 34: Programmierbare Funktionen Über Die Programmiersoftware
Programmierbare Funktionen über Programmiersoftware Hinweis: Das Programmierkabel und die Software müssen separat erworben werden (Produktcode PNI- PSR17).. Squelch-Pegel Es stehen 9 Level zur Verfügung. Stufe 9: Das Radio empfängt nur stärkere Signale. Stufe 1: Das Radio empfängt auch schwächere Signale. -
Seite 35: Vox-Empfindlichkeitsstufe
Optionen: Aus (deaktivierte Funktion), 30–300 Sekunden. Standard 180 Sek. Wenn Sie die voreingestellte Übertragungszeit überschreiten, gibt das Radio einen Piepton aus und unterbricht die Übertragung. Lassen Sie die PTT-Taste los und drücken Sie sie erneut, um die Übertragung fortzusetzen. VOX-Empfindlichkeitsstufe Mit der VOX-Funktion können Sie senden, ohne die PTT-Taste zu drücken. -
Seite 36: Scanmodus
Scanmodus Optionen: Carrier und Time. Carrier Frequency: Wenn das Funkgerät ein Signal erkennt, stoppt es den Suchlauf und bleibt auf diesem Kanal, bis das Signal verschwindet. 2 Sekunden nach dem Verschwinden des Signals wird der Suchlauf fortgesetzt. Time Operatio. Wenn das Radio ein Signal erkennt, stoppt es den Suchlauf für 5 Sekunden und setzt den Suchlauf dann fort, auch wenn das Signal weiterhin besteht. -
Seite 37: Technische Spezifikationen
±2,5 ppm Li-Ion-Akku 7,4 V 2200 Stromversorgung Antennenimpedanz 50 Ohm Betriebstemperatur -26°C ~ +80°C Abmessungen (ohne 55 x 130 x 34 mm Antenne) Antennenlänge 95 mm Gewicht 300 g Schutzgrad IP68 Kopfhöreranschluss 2-poliges PNI-MT Sender Übertragungsleistung 0,5 W Benutzerhandbuch Deutsch... - Seite 38 Breitband ≤ 5KHz Modulation Schmalband ≤ 2,5 kHz FM-Rauschen ≤ 45 dB Frequenzabweichung ≤ ±500mA Empfänger RX-Empfindlichkeit 0,222 uV Nachbarkanalselektivität ≥ 55 d B Audioleistung Audioverzerrung ≤ 5 % Deutsch Benutzerhandbuch...
-
Seite 120: Ctcss Table
CTCSS Table Tone Tone Tone Tone Tone 67.0 94.8 131.8 171.3 203.5 69.3 97.4 136.5 173.8 206.5 71.9 100.0 141.3 177.3 210.7 74.4 103.5 146.2 179.9 218.1 77.0 107.2 151.4 183.5 225.7 79.7 110.9 156.7 186.2 229.1 82.5 114.8 159.8 189.9 233.6 85.4... - Seite 121 D073N D212N D325N D074N D223N D331N D114N D225N D332N D115N D226N D343N D116N D243N D346N D122N D244N D351N Code Code Code D356N D506N D731N D364N D516N D732N D365N D523N D734N D371N D526N D743N D411N D532N D754N D412N D546N D413N D565N D423N D606N D431N...
- Seite 124 на ЕС декларацията за съответствие е достъпен на следния интернет адрес: https://www.mypni.eu/products/9656/download/certifications Vereinfachte EU- Konformitätserklärung ONLINESHOP SRL erklärt, dass das Tragbares PMR-Radio PNI PMR R17 der Richtlinie RED 2014/53/UE entspricht. Sie finden den ganzen Text der EU-Konformitätserklärung an der folgenden Internetadresse: https://www.mypni.eu/products/9656/download/certifications Declaración UE de conformidad simplificada ONLINESHOP SRL declara que el Radio portátil PMR PNI PMR...
