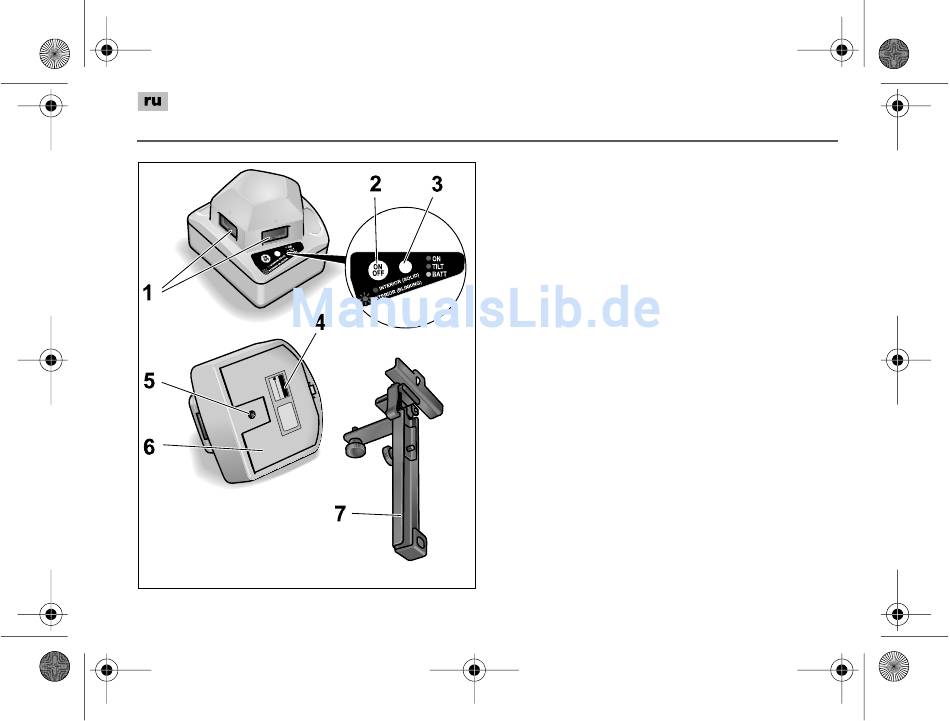

Общий вид
1 Выходные окна лазерного луча
2 Кнопка включения/выключения/меню
Включение/выключение и выбор
режима работы.
3 Светодиод рабочего состояния
Светится зеленым при включенном
лазерном луче.
Светится красным при превышении
диапазона самовыравнивания.
Светится желтым при слабой батарее.
Мигает при импульсном луче для исполь-
зования в светлых местах или для увели-
чения диапазона действия с помощью
лазерного детектора (в виде опции).
Импульсный луч обладает меньшей
яркостью, чем непрерывный луч.
4 Предупреждающая табличка для
лазера
5 ¼"-резьба
Для крепления изделия на настенном
крепежном устройстве.
6 Отсек для батарей
7 Настенно-потолочное крепежное
устройство WCB ¼-ALC
