Systemüberblick

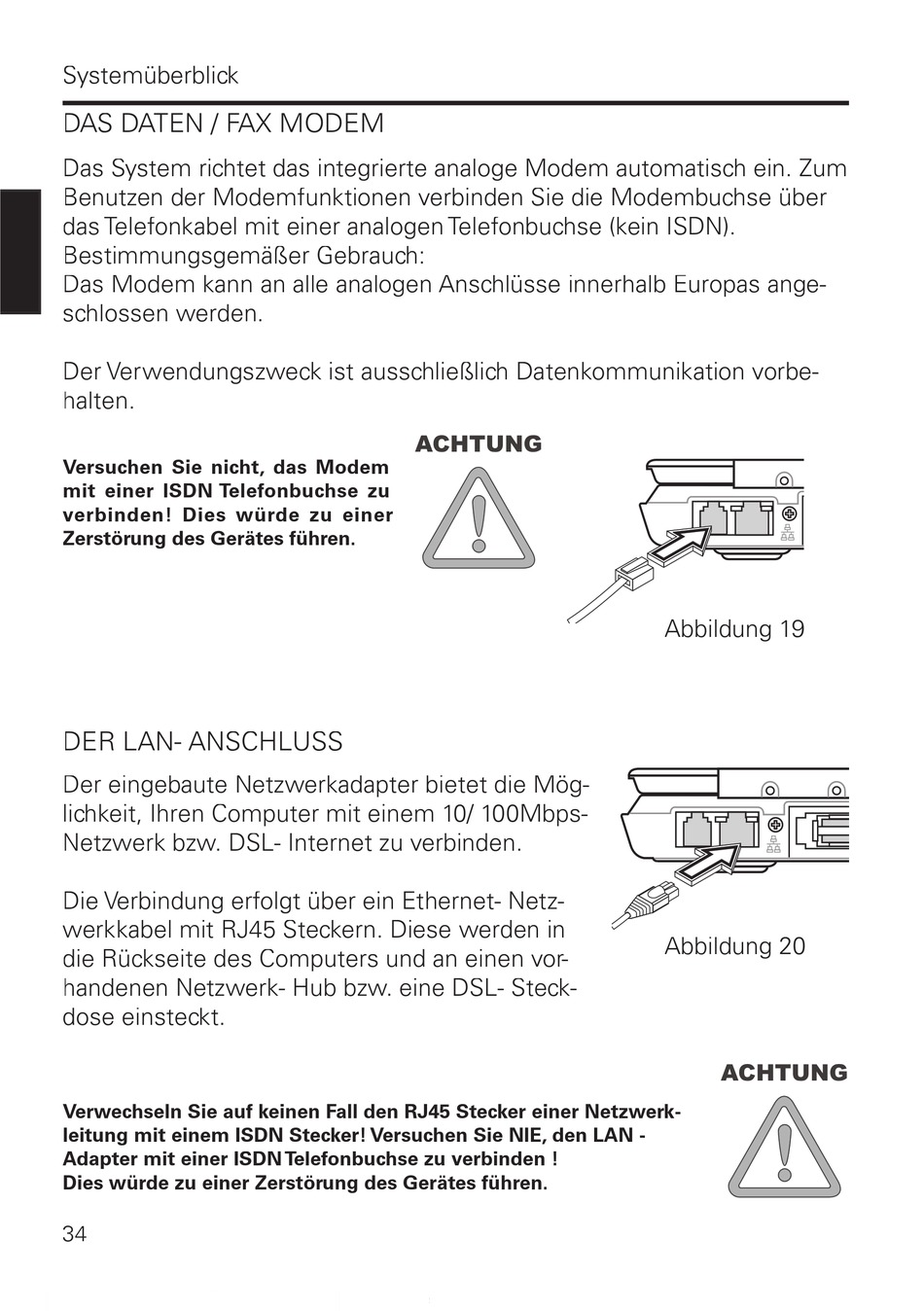

DAS DATEN / FAX MODEM
Das System richtet das integrierte analoge Modem automatisch ein. Zum
Benutzen der Modemfunktionen verbinden Sie die Modembuchse über
das Telefonkabel mit einer analogen Telefonbuchse (kein ISDN).
Bestimmungsgemäßer Gebrauch:
Das Modem kann an alle analogen An schlüs se in ner halb Europas ange-
schlossen werden.
Der Verwendungszweck ist ausschließlich Datenkommunikation vor be -
hal ten.
Versuchen Sie nicht, das Mo dem
mit einer ISDN Te le fon buch se zu
ver bin den! Dies würde zu einer
Zer stö rung des Gerätes füh ren.
DER LAN ANSCHLUSS
Der eingebaute Netzwerkadapter bietet die Mög-
lich keit, Ihren Com pu ter mit einem 10/ 100Mbps-
Netzwerk bzw. DSL Internet zu verbinden.
Die Verbindung erfolgt über ein Ethernet Netz-
werk ka bel mit RJ45 Steckern. Diese werden in
die Rückseite des Computers und an einen vor-
handenen Netzwerk Hub bzw. eine DSL Steck-
do se ein steckt.
Verwechseln Sie auf keinen Fall den RJ45 Stecker einer Netz werk -
lei tung mit einem ISDN Stecker! Versuchen Sie NIE, den LAN
Adapter mit einer ISDN Te le fon buch se zu verbinden !
Dies würde zu einer Zerstörung des Gerätes führen.
34
�������
