Victron energy MultiPlus-II GX Betriebsanleitung

Victron energy MultiPlus-II GX Betriebsanleitung

Wechselrichter/ladegerät
Vorschau ausblenden Andere Handbücher für MultiPlus-II GX:

Werbung

#

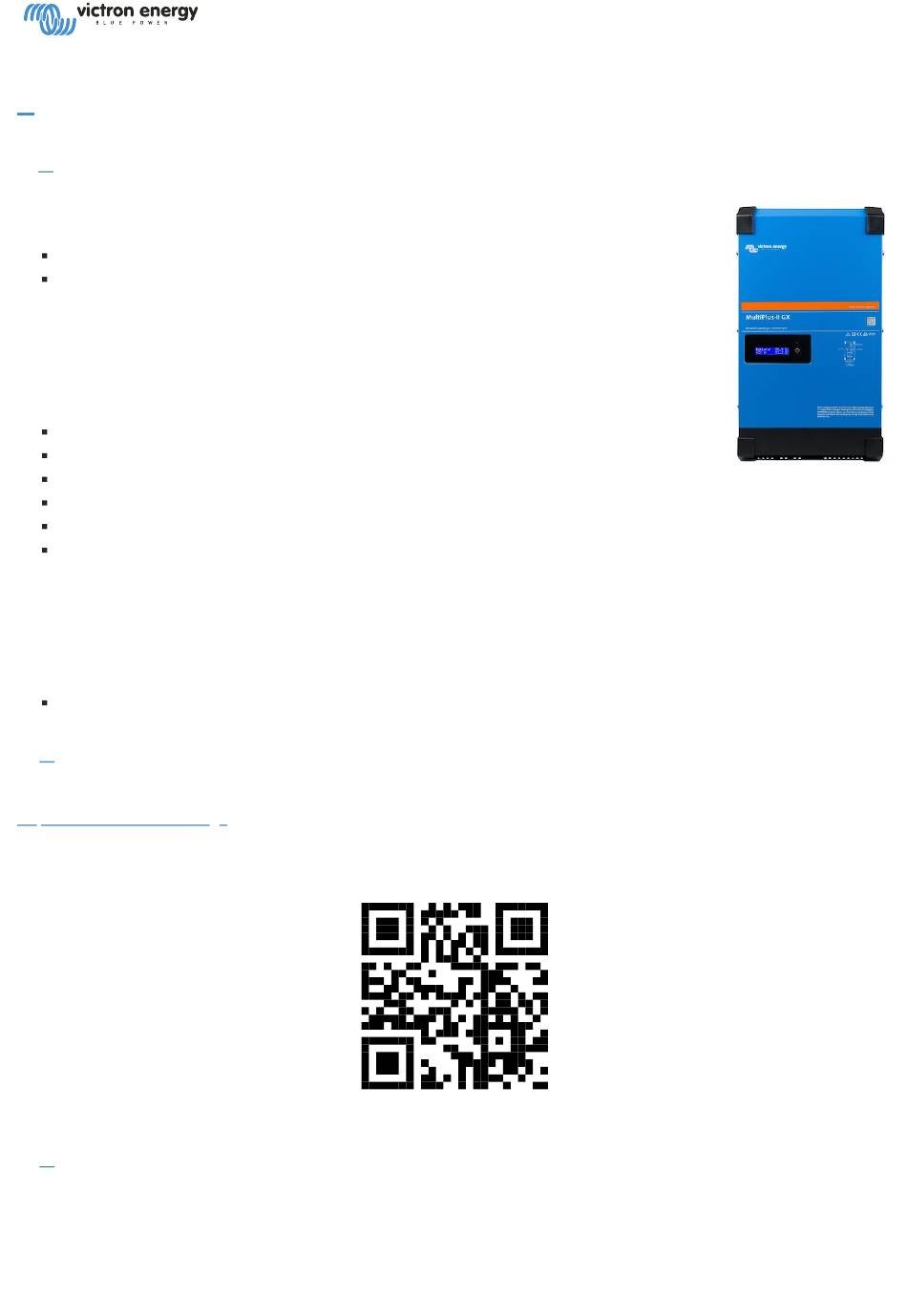

MultiPlus-II GX - Betriebsanleitung
1.
#
Einführung
Der Victron MultiPlus-II GX integriert die folgenden Elemente:
Ein leistungsstarker MultiPlus-II-Wechselrichter/Ladegerät
Eine GX-Karte mit 2x 16 Zeichen Anzeige
Diese Elemente sind vorverkabelt und zusammen in einer einzigen Einheit vorkonfiguriert. Dies
vereinfacht die Installation und spart Zeit und Geld.
Dieses Dokument beschreibt:
Merkmale
Verhalten
Technische Daten
Einschränkungen
Einbauanweisungen
Schritte der Fehlerbehebung
Machen Sie sich unbedingt mit dieser Betriebsanleitung vertraut, um Ihr Produkt sicher und zuverlässig einsetzen
können.
Diese Betriebsanleitung bezieht sich auf das Produkt:
MultiPlus-II GX 48/3000/35-32
2.
#
Aktuelle Dokumentation
Sie können online auf die neueste Version dieser Anleitung zugreifen, indem Sie dem folgenden Link folgen:
https://ve3.nl/MultiPlus-ii-gx
Oder scannen Sie diesen QR-Code mit Ihrem Handy ein:
3.
#
Sicherheitshinweise
Lesen Sie zuerst die mit diesem Produkt gelieferte Dokumentation, und machen Sie sich mit den
Sicherheitskennzeichnungen und Sicherheitshinweisen vertraut, bevor Sie das Produkt verwenden. Dieses Produkt
de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V
1 / 28

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Victron energy MultiPlus-II GX

  • Seite 1 MultiPlus-II GX - Betriebsanleitung Einführung Der Victron MultiPlus-II GX integriert die folgenden Elemente: Ein leistungsstarker MultiPlus-II-Wechselrichter/Ladegerät Eine GX-Karte mit 2x 16 Zeichen Anzeige Diese Elemente sind vorverkabelt und zusammen in einer einzigen Einheit vorkonfiguriert. Dies vereinfacht die Installation und spart Zeit und Geld.
  • Seite 2 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards entwickelt und erprobt. Das Produkt ist nur für die vorgesehene Anwendung zu verwenden. WARNING GEFAHR DURCH STROMSCHLAG Das Gerät wird in Verbindung mit einer ständigen Spannungsquelle (Batterie) benutzt. Auch bei ausgeschaltetem Produkt können an den Eingangs- und Ausgangsklemmen gefährliche elektrische Spannungen auftreten.
  • Seite 3: Produktbeschreibung

    de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V Stellen Sie sicher, dass das Gerät entsprechend den vorgesehenen Betriebsbedingungen genutzt wird. Betreiben Sie das Gerät niemals in nasser oder staubiger Umgebung. Sorgen Sie dafür, dass jederzeit ausreichend freier Lüftungsraum um das Gerät herum vorhanden ist, und dass die Lüftungsöffnungen nicht blockiert werden.
  • Seite 4 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V 4.1.5. 2 Wechselstrom-Ausgänge Neben dem üblichen unterbrechungsfreien Ausgang (AC-Out-1) gibt es einen zusätzlichen Ausgang (AC-Out-2), der jedoch im Fall von Batteriestromversorgung abschaltet. Beispiel: ein Warmwasserboiler der ausschließlich mit Land- oder Generatorstrom arbeiten darf. Es gibt mehrere Anwendungen für AC-Out-2. 4.1.6.
  • Seite 5 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V 4.2.2. Frequenzverschiebung Wenn Solarwechselrichter an den Wechselstrom-Ausgang des Produkts angeschlossen werden, wird überschüssige Sonnenenergie zum Aufladen der Batterien verwendet. Nachdem die Konstantspannung erreicht wurde, wird der Ladestrom reduziert und überschüssige Energie wird zurück in das Stromnetz eingespeist. Wenn das Stromnetz nicht verfügbar ist, erhöht das Produkt die Wechselstromfrequenz leicht, um die Leistung des Solarwechselrichters zu reduzieren.
  • Seite 6 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V vermieden wird, wird die Geschwindigkeit des Spannungsanstiegs begrenzt, sobald die Gasungsspannung erreicht wird. Weniger Wartung und Alterung bei Nichtbenutzung der Batterie: der Lager-Modus. Der Lager-Modus wird immer dann aktiviert, wenn innerhalb von 24 Stunden keine Entladung erfolgt ist. Im Lager- Modus wird die Ladungserhaltungsspannung dann auf 2,2 V/Zelle (13,2 V für eine 12 V-Batterie) gesenkt, um Gasentwicklung und Korrosion an den positiven Platten zu minimieren.
  • Seite 7: Betrieb

    de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V Das Produkt kann auch als zweiseitiger, netzunabhängiger Wechselrichter verwendet werden, der in ein kundenspezifisches System (SPS oder andere) integriert ist, das den Regelkreis und die Netzmessung übernimmt. Besonderer Hinweis zu NRS-097 (Südafrika) 1. Die maximal zulässige Impedanz des Netzwerks beträgt 0,28Ω + j0,18Ω 2.
  • Seite 8 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V GX LCD-Schnittstelle Auf der Anzeige werden nützliche Informationen über Ihr System angezeigt. 6.1. Ein/Aus-Verhalten Wenn das Produkt mit dem physischen Schalter am Gerät oder mit den Fern-Ein/Aus-Klemmen ausgeschaltet wird, wird auch die GX-Karte deaktiviert. Wenn Sie das Produkt mit einer digitalen Multi-Steuerung fernbedient umschalten, bleibt die GX-Karte aktiviert.
  • Seite 9: Einbau

    de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V VE.Bus-Fehlercodes MPPT-Fehlercodes Fehler werden angezeigt, bis sie behoben sind. Einbau Dieses Produkt enthält gefährliche Spannungen. Der Einbau darf nur unter der Aufsicht eines geeigneten qualifizierten Installateurs mit entsprechender Ausbildung und unter Beachtung der vor Ort geltenden Vorschriften erfolgen. Für weitere Informationen oder notwendige Schulungen wenden Sie sich bitte an Victron. 7.1.
  • Seite 10 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V Aus Sicherheitsgründen ist das Gerät vor übermäßiger Hitze zu schützen. Stellen Sie sicher, dass keine brennbaren Chemikalien, Plastikteile, Vorhänge oder andere Textilien in unmittelbarer Nähe sind. 7.2. Anschluss der Batteriekabel Zur vollen Leistungs-Nutzung des Gerätes müssen Batterien ausreichender Kapazität sowie Batteriekabel mit entsprechendem Querschnitt eingebaut werden.
  • Seite 11 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V Schließen Sie die Batteriekabel an. Schließen Sie zuerst das - Kabel, dann das + Kabel an Beachten Sie, dass es bei den Batterieanschlüssen zu Funkenbildung kommen kann. Ziehen Sie die Muttern für optimalen Kontaktwiderstand mit den vorgeschriebenen Drehmomenten an. 7.4.
  • Seite 12 Mit einem digitalen Multi-Bedienfeld (angeschlossen an eine der beiden RJ45-Buchsen L, siehe Anhang A). Dies ist nur möglich, wenn der Schalter am MultiPlus-II GX auf „Ein“ steht. Das Digital Multi Bedienfeld ist mit einem Drehknopf ausgestattet, der den maximalen Strom des Wechselstrom- Eingangs einstellt: siehe PowerControl und PowerAssist.
  • Seite 13 Um das Auffinden identischer Einheiten zu erleichtern, sollten Sie stattdessen MultiPlus-II für parallele und dreiphasige Systeme und ein externes GX-Gerät verwenden. Bis zu sechs Geräte können parallel geschaltet werden. Beim Anschluss eines MultiPlus-II GX mit MultiPlus-II in einem parallelen System sind die folgenden Anforderungen erfüllen: WARNING Es ist ausschlaggebend, dass der negative Batteriepol zwischen den Geräten stets angeschlossen ist.
  • Seite 14 7.5.6.1. Verbindung zum VRM-Portal Die Verbindung des MultiPlus-II GX mit dem VRM-Portal erfordert eine Internetverbindung. Dies kann über WLAN oder vorzugsweise über ein fest verdrahtetes Ethernet-Kabel zu einem ans Internet angeschlossenen Router erfolgen. Die VRM-Standortnummer befindet sich auf einem Aufkleber im Bereich der Kabelverbindungen des Gerätes.
  • Seite 15 Ausgangsfrequenz, wenn kein Wechselstrom am Eingang anliegt. Einstellbar: 50 Hz; 60 Hz Eingangsfrequenzbereich Der Eingangsfrequenzbereich gibt die für den MultiPlus-II GX zulässigen Frequenzen an. Der MultiPlus-II GX synchronisiert innerhalb dieses Bereiches mit der Wechselstrom-Eingangsfrequenz. Die Ausgangsfrequenz entspricht dann der Eingangsfrequenz.
  • Seite 16 Anstelle des AES-Modus kann auch der Such-Modus ausgewählt werden. Steht der Such-Modus auf „ein“, reduziert sich der Stromverbrauch bei Nulllastbetrieb um etwa 70 %. In diesem Modus schaltet sich MultiPlus-II GX bei Nulllast bzw. bei nur geringer Last ab, wenn er im Wechselrichter-Modus betrieben wird, und schaltet sich alle zwei...
  • Seite 17 Konstantstromdauer ab (adaptive Ladekurve), damit die Batterie optimal geladen wird. 8.2.1. Ausgleich Traktions-Batterien müssen regelmäßig nachgeladen werden. Bei diesem Ausgleichs-Modus lädt MultiPlus-II GX mit erhöhter Spannung über eine Stunde (4 V bei 48 V Batterien). Der Ladestrom ist dann auf 1/4 des eingestellten Wertes begrenzt.
  • Seite 18 Wenn diese Funktionalität eingeschaltet ist - schaltet der MultiPlus-II GX praktisch unterbrechungsfrei auf Wechselrichterbetrieb, sobald eine Störung der Eingangsspannung eintritt. Die Ausgangsspannung vieler kleinerer Generatoren ist häufig derart instabil, dass der MultiPlus-II GX bei aktivierter Einstellung immer wieder auf Wechselrichter-Betrieb umschaltet. Deshalb kann diese Funktionalität ausgeschaltet werden.
  • Seite 19: Konfiguration Von Multiplus-Ii Gx

    MK3-USB (VE.Bus an USB) Schnittstelle. RJ45 UTP-Kabel. 9.1. VEConfigure PC-Software Die Konfiguration von MultiPlus-II GX erfolgt mit einem Tool namens VEConfigure. Lesen Sie außerdem die separate VEConfigure-Anleitung und nehmen Sie an einer Victron-Schulung teil, um den sicheren Gebrauch dieses Tools zu gewährleisten.
  • Seite 20: Wartung

    Wartung MultiPlus-II GX benötigt keine spezielle Wartung. Es reicht aus, wenn die Anschlüsse einmal jährlich kontrolliert werden. Feuchtigkeit, Staub, Öl- und sonstige Dämpfe vermeiden. Halten Sie die Geräte sauber. Fehleranzeigen Mit den folgenden Verfahren können die meisten Fehler schnell identifiziert werden. Falls Sie einen Fehler nicht beheben können, wenden Sie sich bitte an Ihren Victron Energy Händler.
  • Seite 21 Wählen Sie die Einstellungen “WeakAC” und Eingangsspannung ist zu groß schalten Sie die Dynamische Strombegrenzung (Generator Einspeisung). ein. Das Ladegerät MultiPlus-II GX befindet sich im Überprüfen Sie die Batterien. HINWEIS: Der funktioniert nicht. Modus Konstantstrom-Schutz; die Fehlermodus lässt sich durch Aus- und Konstantstrom-Schutz...
  • Seite 22 Sie den Temperaturmessgeber an. Der Ladestrom geht Defekter Batterie- Ziehen Sie den Stecker des gegen Null zurück, Temperaturmessgeber Temperaturmessgebers vom MultiPlus-II GX ab. sobald die Falls innerhalb von ca. einer Minute die Lade- Konstantspannungsphase Funktion wieder in Ordnung ist, muss der beginnt.
  • Seite 23: Anhang A: Übersicht Der Anschlüsse

    Gerät nicht ermöglicht. Interner Fehler. Dieser Fehler tritt normalerweise nicht auf. Schalten Sie alle Geräte aus und dann wieder an. Falls das Problem weiterhin besteht, nehmen Sie Kontakt mit Victron Energy auf. Technische Daten Anhang A: Übersicht der Anschlüsse 23 / 28...
  • Seite 24 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V Referenz Beschreibung Anschluss Lastanschluss. AC-OUT-1 Links nach rechts: N (Neutral), PE (Erde/Masse), L (Phase) Lastanschluss. AC-OUT-2 Links nach rechts: N (Neutral), PE (Erde/Masse), L (Phase) Wechselstrom-Eingang. AC-IN Links nach N (Neutral), PE (Erde/Masse), L (Phase) rechts: Alarmkontakt: links nach rechts NO, NC, COM.
  • Seite 25: Anhang B: Blockschaltbild

    de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V Phasenbetrieb. Anschluss für Fernschalter Kurze Verbindung zum Einschalten. VE.Can / CAN-Bus Reset-Taste Wofür wird die Reset-Taste verwendet? MCO Ethernet-Port VE.Direct-Port Anhang B: Blockschaltbild A Co u t2 A C in A Co u t1 Fuse Battery Anhang C: Parallelanschlüsse Für parallele Systeme sind zusätzliche Bedingungen zu erfüllen.
  • Seite 26: Anhang E: Ladekennlinien

    de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V Für Dreiphasen-Systeme sind zusätzliche Bedingungen zu erfüllen. Weitere Spezifikationen finden Sie unter dem folgenden Link: https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems Anhang E: Ladekennlinien 17.1. 4-stufiges Laden: Konstantstrom Eingeleitet, wenn Ladegerät gestartet wird. Konstantstrom wird zugeführt, bis die nominale Batteriespannung erreicht wird. Dies ist abhängig von der Temperatur und der Eingangsspannung. Danach wird konstante Energie zugeführt, bis zu dem Punkt an dem die übermäßige Gasung einsetzt (28,8 V bzw.
  • Seite 27: Anhang F: Temperaturkompensation

    de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V Die an der Batterie anliegende Spannung wird schrittweise erhöht, bis die eingestellte Konstantspannung erreicht wird. Der BatterySafe-Modus ist Teil der berechneten Konstantspannungsdauer. 17.1.2. Konstantspannung Die Konstantspannungsdauer hängt von der Konstantstromdauer ab. Die maximale Konstantspannungsdauer ist die eingestellte Maximale Konstantspannungsdauer. 17.1.3.
  • Seite 28 de/manual-multiplus-ii-gx-24Vand48V-3000and5000-230V   28 / 28...
