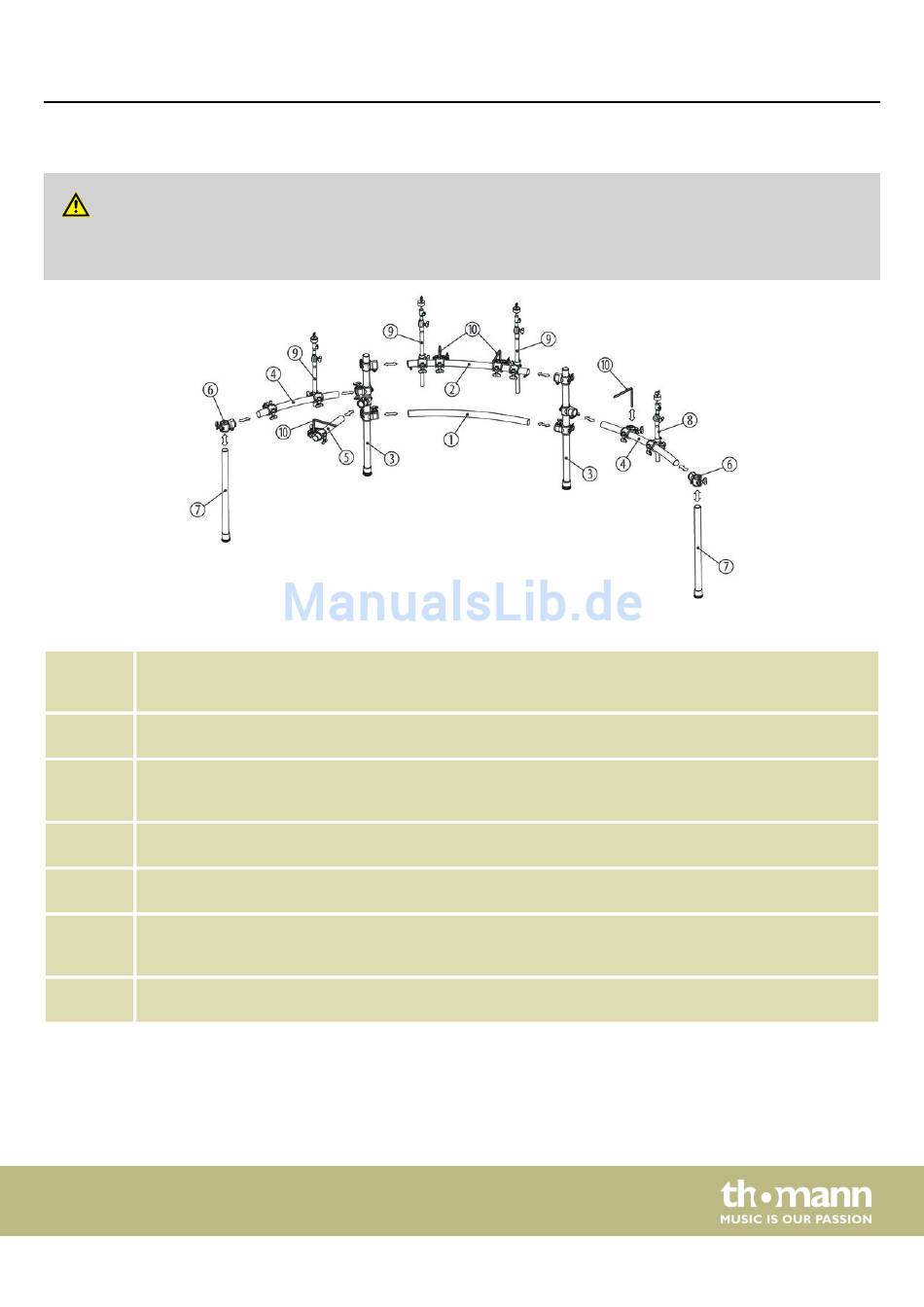

Aufbau des Racks
VORSICHT!
Schnittgefahr an Händen und Fingern
Achten Sie beim Zusammenstecken der Verbindungen auf scharfe Kanten an den Metallrohren, Schrauben usw.
1 Richten Sie die obere und untere Halterung für die Verbindungsrohre (1, 2) der beiden Standfüße (3) des Racks in
der Höhe und entsprechend der gewünschten Spielposition aus. Setzen Sie die Verbindungsrohre (1, 2) wie dar‐
gestellt in die Halterungen ein und ziehen Sie die Befestigungsschrauben an.
2 Setzen Sie die Seitenarme (4) in die mittleren Halterungen der beiden Standfüße (3) des Racks. Achten Sie hierbei
darauf, dass die horizontalen Rohre einen durchgehenden Bogen bilden.
3 Befestigen Sie die beiden seitlichen Stützrohre (7) des Racks in den Befestigungsklemmen der Seitenarme (4).
Achten Sie darauf, dass die Enden der Stützrohre am Boden aufliegen. Ziehen Sie anschließend die Befestigungs‐
schrauben an.
4 Positionieren Sie die Befestigungsklemmen (10) für die einzelnen Pads. Ziehen Sie anschließend die Befestigungs‐
schrauben an.
5 Drehen Sie die Winkelstücke in die richtige Position für die Montage der Pads. Ziehen Sie anschließend die Befes‐
tigungsschrauben an.
6 Setzen Sie die drei langen Halterungen (9) und die kurze Halterung (8) für die Cymbals wie dargestellt in die vor‐
gesehenen Befestigungsklemmen am Rack. Fixieren Sie die Halterungen mit Hilfe der Befestigungsschrauben in
der gewünschten Höhe.
7 Lösen Sie die Fixierschrauben an den Gelenken der Halterungen und drehen Sie die Halterungen (8, 9) in die
gewünschten Spielpositionen. Ziehen Sie anschließend die Fixierschrauben wieder fest.
