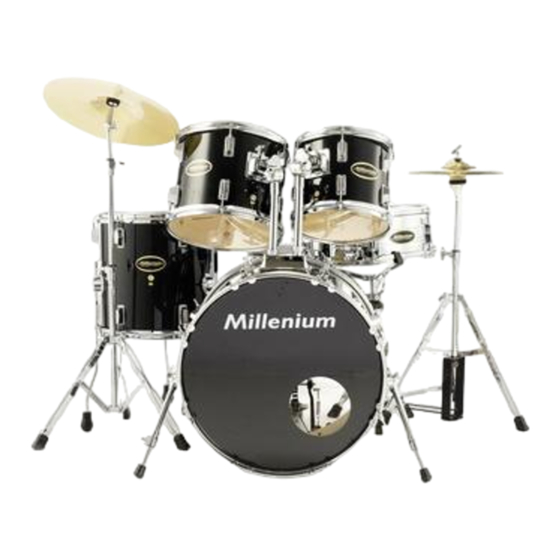

- Seite 1 Millenium MX-Set drum-set aufbauanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 22.02.2013...
-
Seite 3: Inhaltsverzeichnis
Aufbau der Bass-Drum...................... 10 Montage der Toms....................... 12 Montage der Fußmaschine....................14 Montage der Hi-Hat......................15 Montage der Beckenständer..................16 Montage des Snare-Drum-Ständers................17 Kessel stimmen........................18 Aufstellung des Drum-Sets....................20 Anbringen der Becken ...................... 23 Umweltschutz........................26 Millenium MX-Set... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungs‐ gemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedien‐ knöpfe o.ä.) lösen. -
Seite 5: Hinweis
Hinweis Hinweis Dieses Dokument ist eine allgemeine Anleitung, in der die typischen Schritte beim Aufbau eines Drum-Sets dargestellt werden. Je nach Modell können einzelne Komponenten und Mengenangaben variieren. Millenium MX-Set... -
Seite 6: Auspacken
Auspacken Auspacken Zuordnen Die folgende Anleitung macht es einfach, das Schlagzeug komplett zusammenzu‐ bauen, zu stimmen und richtig aufzustellen. Das komplette Schlagzeug wird in zwei Kartons geliefert. Es ist in Einzelteile zerlegt. Wir empfehlen, die Einzelteile wie im Folgenden beschrieben, erst einmal nach der Zugehörigkeit zu ordnen. - Seite 7 Insgesamt sind 37 Schrauben im Set enthalten – 24 für die Hänge-Toms, 12 für das Stand-Tom und 1 als Ersatz. Die Schrauben sind alle gleich lang. Stand-Tom Folgende Teile gehören zum Stand-Tom: 1 Trommelkessel 2 Spannreifen 2 Felle 12 Spannschrauben mit jeweils einer Unterlegscheibe 3 Standbeine. Millenium MX-Set...
- Seite 8 Auspacken Hadware-Paket Folgende Teile gehören zum Hardware-Paket: 1 Fußmaschine 1 Hi-Hat-Ständer 1 Snare-Ständer 1 Galgenbeckenständer 1 gerader Beckenständer 2 Tom-Halter. drum-set...
- Seite 9 Auspacken Zubehör Folgende Teile gehören zum Zubehör: 1 Stimmschlüssel 1 Paar Schlagzeugstöcke. Becken Je nach Lieferumfang liegt ein Beckensatz bei: 1 Ride-Becken 1 Crash-Becken 2 Hi-Hat-Becken. Millenium MX-Set...
-
Seite 10: Aufbau Der Bass-Drum
Aufbau der Bass-Drum Aufbau der Bass-Drum Wir fangen mit der Bass-Drum an. Der Bass-Drum-Kessel wird so hingelegt, dass die Schrauben der Tom-Halterosette nach unten zeigen. Jetzt wird das schwarze Resonanzfell auf den Kessel gelegt und ein Spannreifen kommt darüber. Beide Spannreifen sind identisch, es ist also egal, welcher zuerst kommt. - Seite 11 Tom-Halterosette verwendet werden – die Flügelschrauben werden für die restlichen Befestigungen benutzt. Bitte nicht zu fest anziehen, nur soweit, dass der Spannreifen sich nicht verschiebt. Alles Weitere kommt dann beim Stimmen. Die Bass-Drum ist zunächst einmal fertig und weiter geht’s mit den Toms. Millenium MX-Set...
-
Seite 12: Montage Der Toms
Montage der Toms Montage der Toms Hänge-Toms Die Toms werden im Prinzip genauso zusammengebaut, wie die Bass-Drum. Die Kessel sind kleiner und haben daher auch nicht so viele Spannschrauben. Die Spann‐ reifen sind aus Stahl. Sie benötigen daher keine Spannklauen, sondern werden direkt angeschraubt. - Seite 13 Stabilität zu gewährleisten. Die beiden hintenliegenden Beine werden bei liegendem Kessel so etwa mittig befestigt. Das zum Spieler zuge‐ wandte Bein wird zunächst leicht fixiert und dann im Stehen eingestellt. Eine Hand hält den Kessel – die andere Hand schraubt. Millenium MX-Set...
-
Seite 14: Montage Der Fußmaschine
Montage der Fußmaschine Montage der Fußmaschine Nehmen wir uns als nächstes die Hardware vor. Die Fußmaschine muss erst einmal zusammengebaut werden. Günstige Fußmaschinen haben oft keine durchgängige Bodenplatte. Um eine stabile Auflage zu gewährleisten, sind die Elemente mit einem Verbindungsgestänge ausgestattet. Eigentlich sind es 2 Rundeisenstäbe, die per Federwirkung nach außen drücken. -
Seite 15: Montage Der Hi-Hat
Als nächstes wird die Zugstange in das Gewinde des Stativs fest eingeschraubt. Das Mittelrohr wird jetzt über die Zugstange geführt und festgeschraubt. Die genaue Höheneinstellung nehmen wir später vor, nachdem wir den Hi-Hat- Ständer am korrekten Platz positioniert haben und wenn die Becken angebracht werden. Millenium MX-Set... -
Seite 16: Montage Der Beckenständer
Montage der Beckenständer Montage der Beckenständer Die Ständerbeine von beiden Stativen (gerader und Galgen-Beckenständer) werden ausgeklappt bzw. ausgefahren, bis die Ständer einen sicheren Stand haben. Anschlie‐ ßend werden die Beine mit der Flügelmutter festgestellt. Die beiden Beckenständer unterscheiden sich in der Größe ein wenig. Der etwas größere Standfuß... -
Seite 17: Montage Des Snare-Drum-Ständers
Fußteil gesteckt und festgeschraubt. Durch Herunterdrehen der Überwurfmutter lassen sich die Trägerarme öffnen. Die Flügelmutter am Gelenk ermöglicht das Einstellen des Neigungswinkels. Auch hier nehmen wir alle nötigen Einstellungen später bei der Positionierung des Sets vor. Millenium MX-Set... -
Seite 18: Kessel Stimmen
Kessel stimmen Kessel stimmen Alle Drum-Kessel sind montiert. Alle Hardware ist zusammengebaut. Prinzipielles Spannschrauben werden immer über Kreuz angezogen, um eine gleichmäßige Span‐ nung zu gewährleisten. Alle Schrauben sollten gleichmäßig angezogen werden. Am Anfang dreht man die Schraube nicht mehr als eine Umdrehung – zum Ende hin nimmt man ¼... - Seite 19 Ton auf beiden Fellen produziert wird. Wird das Fell zu sehr gespannt, geht der klare Sound der Kessel wieder verloren. Dann ist es am leichtesten, wieder alle Stimmschrauben gleichmäßig zu lösen (Umdrehungen zählen) und von vorn zu beginnen. Stückchenweise rückwärts stimmen ist bei Drum- Fellen nicht möglich. Millenium MX-Set...
-
Seite 20: Aufstellung Des Drum-Sets
Aufstellung des Drum-Sets Aufstellung des Drum-Sets Um ein optimales Spiel zu ermöglichen, brauchen wir nicht nur gestimmte Kessel, sondern auch eine optimal angepasste Positionierung aller Instrumente des Schlag‐ zeugs. Alle Einstellungen, die wir bisher vernachlässigt haben, werden jetzt vorge‐ nommen. Der hier beschriebene Aufbau gilt für Rechtshänder. Für Linkshänder gilt die entsprechend gespiegelte Version. - Seite 21 Platz findet, gibt es einen Adapter für beide Tom-Arme. Unsere Tom-Rosette nimmt beide Tom-Arme direkt auf. Auch hier gibt es Memoryklammern, die mit einer Aussparung versehen sind. Hier „merkt“ sich die Klammer nicht nur, wie weit das Rohr eingesteckt wurde, sondern auch in welchem Winkel. Millenium MX-Set...
- Seite 22 Aufstellung des Drum-Sets Bass-Drum und Hi-Hat Die Snare-Drum ist nun zwischen den Knien des Drummers und wir fügen Bass- Drum- und Hi-Hat-Ständer hinzu. Der Platz für Bass-Drum-Pedal und Hi-Hat-Pedal ist da, wo die Füße des Drummers in aufrechter Sitzposition natürlich ruhen. Die Knie dürfen dabei nicht an der Snare-Drum anliegen.
-
Seite 23: Anbringen Der Becken
Tom. Wir nehmen dafür den geraden Beckenständer. Das Becken wird, wie bei der Hi-Hat, zwischen die 2 Filzscheiben geschraubt. Das Becken wird nun so positioniert, dass es bequem mit dem Stock zu erreichen ist und nicht an die Kessel anschlägt. Millenium MX-Set... - Seite 24 Anbringen der Becken Der Galgenbeckenständer wird links vor der Snare-Drum aufgestellt. Das Crash- Becken wird, wie die anderen Becken, zwischen die Filzscheiben geschraubt. Man kann das Becken nun leicht mittels des Galgenarms so ausrichten, dass es leicht zu spielen ist und nirgends anstößt. drum-set...
- Seite 25 Anbringen der Becken Alle Teile sind jetzt da, wo sie hin sollen und es kann losgehen. Wir wünschen viel Freude mit dem neuen Drum-Set. Millenium MX-Set...
-
Seite 26: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. - Seite 28 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
