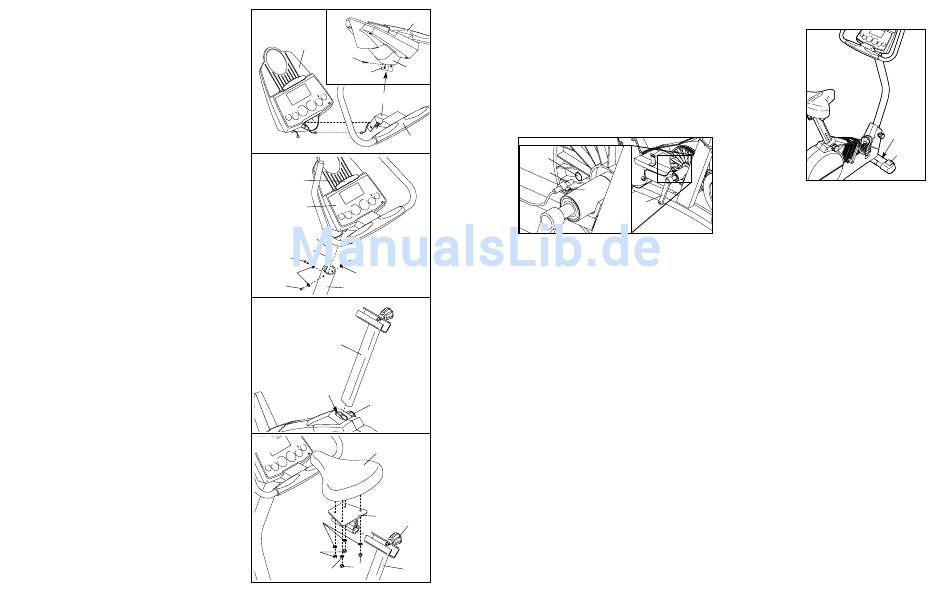

5. Verbinden Sie den Drahthalter am Handgriff-Pulssen-
sor (15) mit dem angezeigten Drahthalter am Com-
puter (16). Führen Sie beide Drahthalter in die Öffnung
unten im Computer ein. Dann führen Sie das
Metallrohr am Handgriff-Pulssensor in die Öffnung
unten am Computer ein. Achten Sie darauf, dass Sie
die Drahthalter nicht einklemmen.
Beziehen Sie sich auf die Nebenzeichnung. Ziehen Sie
eine M4 x 16mm Schraube (66) in der angezeigten
Klammer am Computer (16) und in der Metallröhre am
Handgriff-Pulssensor (15) fest.
6. Während eine andere Person den Computer (16) in
der gezeigten Position hält, verbinden Sie den Draht-
halter am Computer mit dem oberen Drahthalter (36).
Führen Sie den zusätzlichen Drahthalter in den
Pfosten (13) ein.
Befestigen Sie den Computer (16) mit drei M10 x
27mm knopfförmige Schrauben (51) und drei schwarz-
en M10 geschlitzen Unterlegscheiben (50) am Pfosten
(13). Achten Sie darauf, dass Sie die Drahthalter
nicht einklemmen.
Drücken Sie den Buchhalter in den Computer (16) ein,
so dass er fest einschnappt, wie gezeigt.
7. Drehen Sie den angezeigten Verstellknopf (28) zwei
oder drei Umdrehungen gegen den Uhrzeigersinn, um
ihn zu lockern. Dann ziehen Sie den Knopf, führen Sie
den Sattelpfosten (5) in den Rahmen (1) ein und las-
sen Sie den Knopf wieder los. Schieben Sie den
Sattelpfosten leicht hoch und runter bis der Stift
am Knopf in eines der Löcher am Sattelpfosten
einschnappt. Dann drehen Sie den Knopf im
Uhrzeigersinn bis er fest sitzt.
8. Befestigen Sie den Sattel (12) mit vier M8 Nylon-
Verschlussmuttern (10) und vier M8 geschlitzten
Unterlegscheiben (70) an der Sitzklammer (6).
Anmerkung: Die Nylon-Verschlussmuttern und
geschlitzte Unterlegscheiben können eventuell schon
an der Unterseite des Sattels angebracht worden sein.
Drehen Sie den Sattel-Verstellknopf (9) zwei oder drei
Umdrehungen gegen den Uhrzeigersinn, um ihn zu
lockern. Dann ziehen Sie den Knopf, führen Sie den
Sattelklammer (6) in den Sattelpfosten (5) ein und las-
sen Sie den Knopf wieder los. Schieben Sie die
Sattelklammer vorwärts und rückwärts, bis der
Stift am Knopf in eines der Löcher am Pfosten ein-
schnappt. Dann drehen Sie den Knopf im Uhrzeiger-
sinn bis er fest sitzt.
5
16
66
Klammer
Metallröhre
6
Buchablage
16
Drahthalter
36
51
Klemmen
51
Sie die
50
50
Drahthalter
51
nicht ein.
13
7
5
1
28
8
12
6
70
10
10
70
6
Dann finden Sie den Membranenschalter (43).
15
Drehen Sie den linken Kurbelarm (42) bis der Magnet
(38) nach dem Membranenschalter ausgerichtet ist.
Lockern Sie die Schraube (66), aber entfernen Sie sie
nicht. Schieben Sie den Membranenschalter leicht
näher an den Magnet oder weiter weg. Ziehen Sie die
16
Schraube wieder fest. Drehen Sie die Kurbel für einen
Moment. Wiederholen Sie dies bis der Computer die
korrekte Rückinformation angibt. Wenn der Membra-
nenschalter korrekt justiert ist, befestigen Sie wieder
die linke Seitenschutzplatte, die Seitenschutzdeckung
und das linke Pedal.
15
38
43
9
5
DAS HEIMFAHRRAD TRANSPORTIEREN
Um das
Heimfahrrad zu
transportieren,
stellen Sie sich
zuerst vor das
Heimfahrrad,
halten die Halte-
stangen und
stellen Sie einen
Fuß auf den vor-
deren Stabilisa-
tor. Ziehen Sie
an die Halte-
stangen bis das
Heimfahrrad auf
den Vorderräder
bewegt werden
66
kann. Transportieren Sie das Heimfahrrad vorsichtig
42
zum gewünschten Ort und lassen Sie es herunter.
15
Einen
Fuß hier
stellen
Rad
