7 STRINGPLANUNG
Die Verschaltung der Module innerhalb der SmartSolarBox ermöglichen eine einfache Verschaltung der
SSB's in der Anlage:

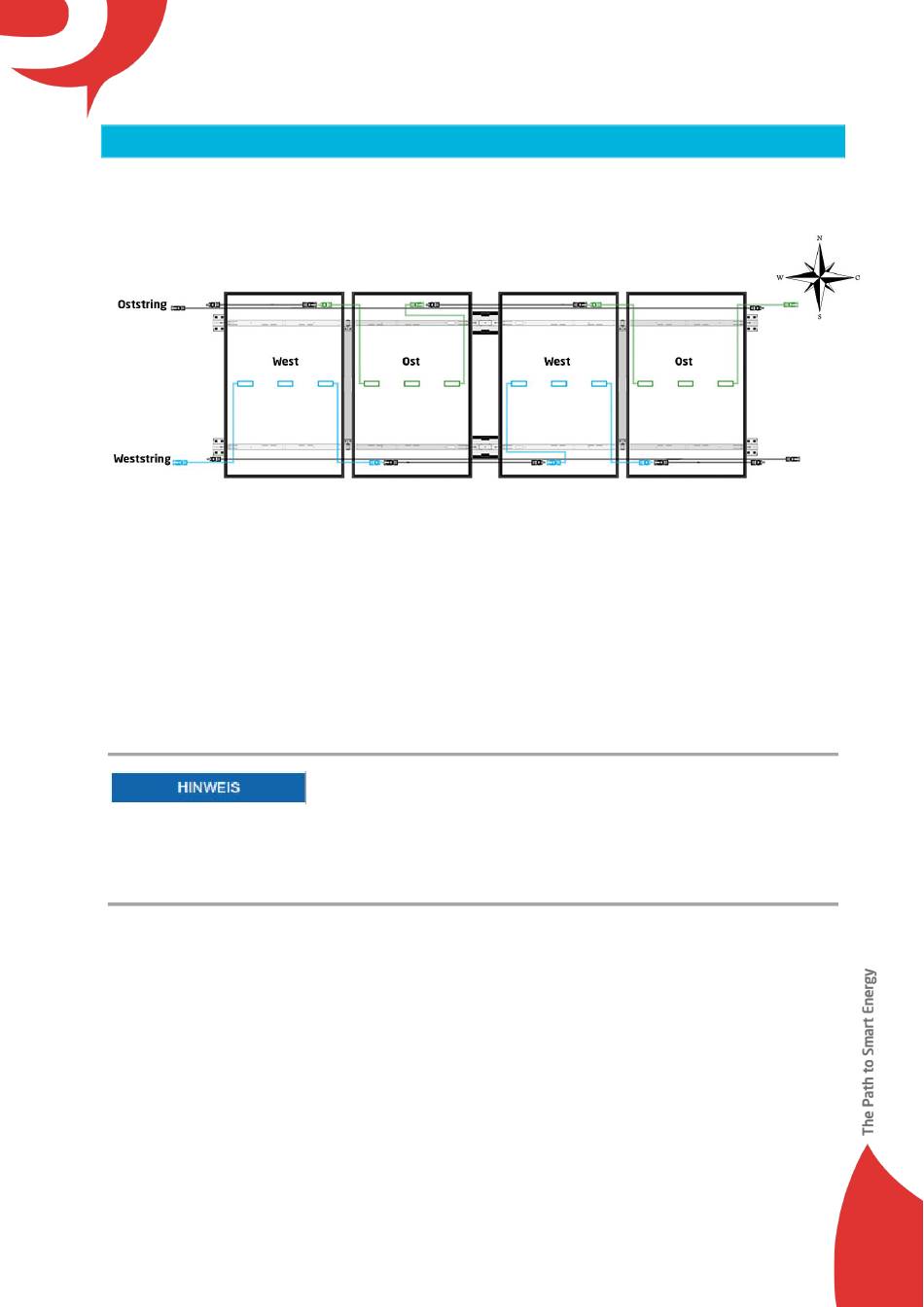

Abbildung 16: SSB4 – Interne Verschaltung
Mit dem integrierten Rückführkabel wird sichergestellt, dass innerhalb des Strings keine Schleifen
entstehen können. Der String-Anfang wird mittels + und - Leitung mit dem Wechselrichter verbunden.
Innerhalb des Strings werden jeweils die hintereinanderstehenden SSB's einfach mit jeweils 4
Steckverbindungen mit der nächsten SSB verbunden. Am String-Ende werden dann einfach die beiden
Stecker eines Strings miteinander verbunden und somit der String geschlossen.
Hinweis: Das Ende eines Strings ist nur am Ende der SSB möglich – die Trennung eines Strings in der
Mitte einer SSB4 ist unmöglich. Sollte bei der Stringplanung ein String-Ende in der Mitte einer SSB4 zu
liegen kommen, muss diese SSB4 durch 2 Stk. SSB2 mit derselben Ballastierung ersetzt werden.
